Tempat asal: | Cina |
---|---|
Nama merek: | TOBO |
Nomor model: | ANSI B16.9 ANSI B16.11 304L 316L 310S 2205 904L |
Kuantitas min Order: | 2PCS |
Harga: | Discussion |
Kemasan rincian: | KASUS ply-WOODEN OR PALLET |
Syarat-syarat pembayaran: | T/T, L/C, D/A, D/P, Western Union |
Sertifikasi: | API,CE,ISO9001:2008,LRQA,PED | Jenis pipa fitting: | Tee Lurus & Salib Lurus |
---|---|---|---|
Menandai:: | Logo, Nomor Panas, Kelas Baja, Standar, Ukuran | Spesifikasi Standar: | ASTM, JIS, BS, DIN, UNI dll |
Cahaya Tinggi: | tee pipa baja,butt weld tee |

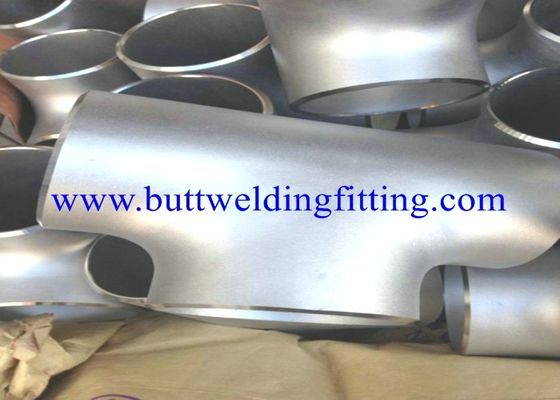

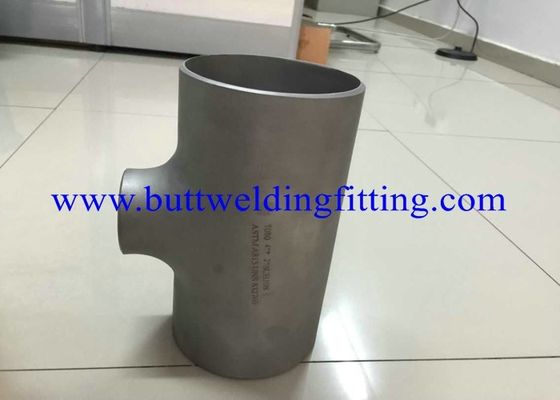

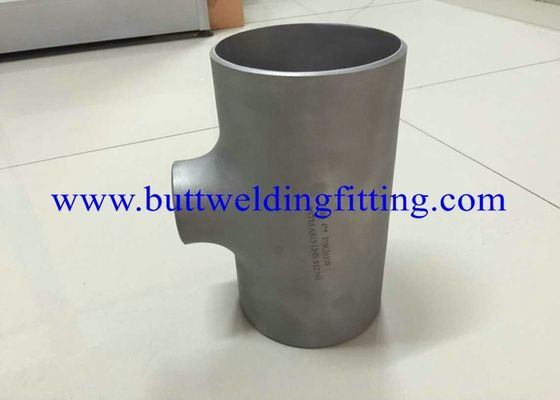

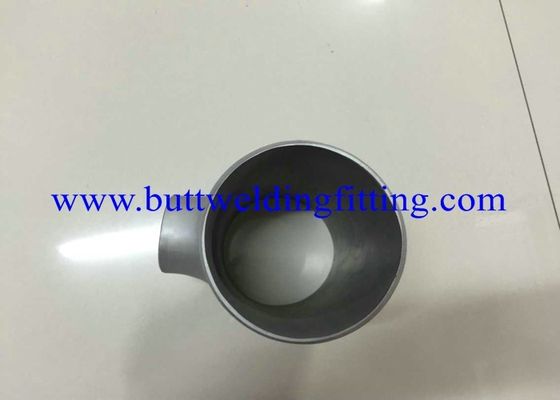

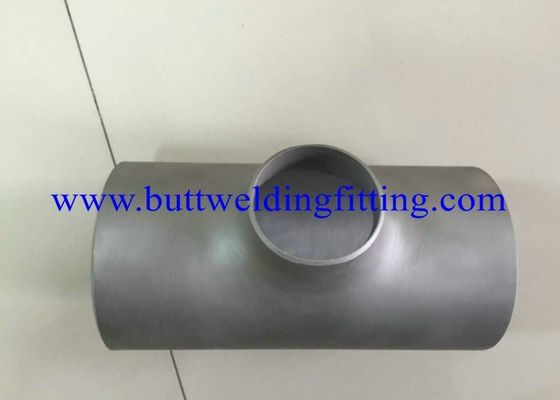

ANSI B16.9 ANSI B16.11 Tee Stainless Steel 304L 316L 310S 2205 904L 1 "24" SCH80
Kami menyediakan alat kelengkapan butt weld untuk klien kami yang terbuat dari stainless steel berkualitas tinggi oleh pabrikan asli kami. Ditawarkan dalam bentuk yang mulus dan dilas, fitting ini dibuat secara presisi dan ditawarkan kepada klien kami dalam spesifikasi berikut:
Bentuk:
1/8 "NB SAMPAI 48" NB. (Seamless & Welded)
Ketebalan
SCH: 5s, 10s, 40s, 80s, 10, 20, 40, STD, 60, 80, XS, 100, 120, 140, 160, XXS & NS tersedia dengan NACE MR 01-75
Mengetik:
· Siku dalam 45 deg, 90 deg, 180 deg, R = 1D, 1.5D, 3D, 5D, 6D, 8D, 10D & 20D.
· Peredam eksentrik & konsentris.
· Tutup & umpan silang.
· Tee yang sama & tidak sama.
· Panjang rintisan pendek & pendek.
Standar:
· ASME: ANSI B16.9, ANSI B16.28, MSS SP75
· DIN: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
· SGP: JIS B2313
· EN: EN10253-1, EN10253-2
Bahan:
Stainless Steel: ASTM A403 WP 304 / 304L / 304H / 316 / 316L / 317 / 317L / 321/310/347 / 904L / dll.
Baja Karbon: ASTM A234 WPB / A420 WPL3 / A420 WPL6 / MSS-SP-75 WPHY 42/46/52/56/60/65/70 dll.
Baja paduan: ASTM A234 WP1 / WP5 / WP9 / WP11 / WP22 / WP91 / dll.
Bahan lain: Monel, Nikel, Inconel, Hastalloy, Tembaga, Kuningan, Perunggu, Titanium, Tantalum, Bismuth,
Aluminium, Baja Kecepatan Tinggi, Seng, Timbal, dll.
Ukuran tabung | Diameter Luar (OD) | Ketebalan dinding (t) | 90 o L / R Pusat siku ke ekor A | 45 o L / R tengah untuk menekuk ujung ekor B | 90 o S / R hingga akhir A Center Elbow | Tiga tautan ke Pusat CM ujung ekor | Panjang tutupnya | |||
Sch.5S | Sch.10S | Sch.40S | Sch.80S | |||||||
1/2 | 0,840 | 0,065 | 0,083 | 0,109 | 0,147 | 1,50 | 0,625 | - | 1,00 | 1,00 |
3/4 | 1.050 | 0,065 | 0,083 | 0,113 | 0,154 | 1.12 | 0,438 | - | 1.13 | 1,00 |
1 | 1.315 | 0,065 | 0,109 | 0,133 | 0,179 | 1,50 | 0,875 | 1,00 | 1,50 | 1,50 |
1-1 / 4 | 1.660 | 0,065 | 0,109 | 0,140 | 0,191 | 1.88 | 1,00 | 1.25 | 1.88 | 1,50 |
1-1 / 2 | 1,900 | 0,065 | 0,109 | 0,145 | 0,200 | 2.25 | 1.12 | 1,50 | 2.25 | 1,50 |
2 | 2.375 | 0,065 | 0,109 | 0,154 | 0,218 | 3,00 | 1.38 | 2,00 | 2,50 | 1,50 |
2-1 / 2 | 2.875 | 0,083 | 0,120 | 0,203 | 0,276 | 3,75 | 1.75 | 2,50 | 3,00 | 2,00 |
3 | 3.500 | 0,083 | 0,120 | 0,216 | 0,300 | 4,50 | 2,00 | 3,00 | 3.38 | 2,50 |
4 | 4.500 | 0,083 | 0,120 | 0,237 | 0,337 | 6,00 | 2,50 | 4,00 | 4.13 | 3,00 |
5 | 5.563 | 0,109 | 0,134 | 0,258 | 0,375 | 7,50 | 3.12 | 5.00 | 4.88 | 3,50 |
6 | 6.625 | 0,109 | 0,134 | 0,280 | 0,432 | 9.00 | 3,75 | 6,00 | 5.63 | 4,00 |
8 | 8.625 | 0,109 | 0,148 | 0,322 | 0,500 | 12.00 | 5.00 | 8.00 | 7.00 | 5.00 |
10 | 10.750 | 0,134 | 0,165 | 0,375 | 0,500 | 15.00 | 6.25 | 10.00 | 8.50 | 6,00 |
12 | 12.750 | 0,156 | 0,180 | 0,375 | 0,500 | 18.00 | 7,50 | 12.00 | 10.00 | 7.00 |
14 | 14.000 | 0,156 | 0,250 | 0,375 | 0,500 | 21.00 | 8.75 | 14.00 | 11.00 | 7,50 |
16 | 16.000 | 0,165 | 0,250 | 0,375 | 0,500 | 24.00 | 10.00 | 16.00 | 12.00 | 8.00 |
18 | 18.000 | 0,165 | 0,250 | 0,375 | 0,500 | 27.00 | 11.25 | 18.00 | 13.50 | 9.00 |
20 | 20.000 | 0,188 | 0,250 | 0,375 | 0,500 | 30.00 | 12.50 | 20.00 | 15.00 | 10.00 |
24 | 24.000 | 0,218 | 0,250 | 0,375 | 0,500 | 36.00 | 13.50 | 24.00 | 17.00 | 12.00 |
Kisaran aplikasi: Untuk digunakan dalam minyak bumi, peleburan, bahan makanan, listrik, pembuatan kertas, kimia, peralatan medis, penerbangan, penukar panas boiler, dan bidang lainnya.
Catatan: Menyediakan komposisi, ukuran, dan paket yang disesuaikan dengan pelanggan
