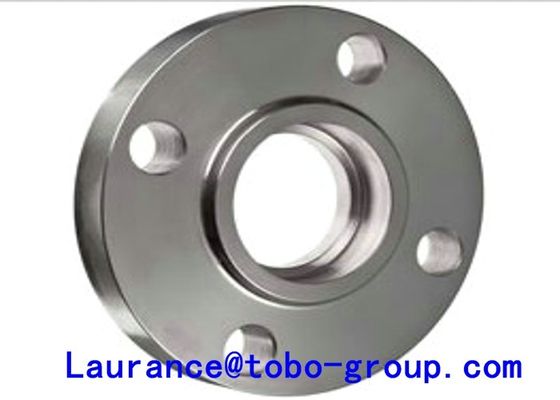

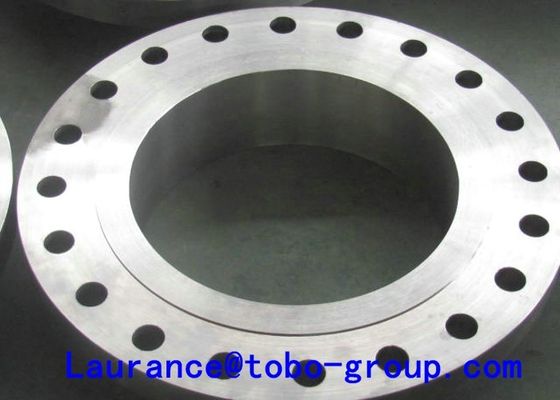

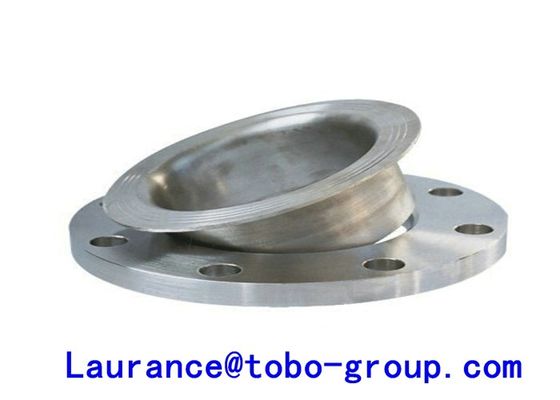

Fitting Tempa Padat Dan Flensa dengan Bahan Baja Cabon A105

Deskripsi:

Steel Flange, Flensa Ringkas 1/2 Inch - 48 Inch dan 150 # Sampai 2500 # Dengan A182 / F51 / Inconel 625.

Compact Flensa (RCF), NORSOK L005, A182 F316 / 316L, F51, F53, F55, Inconel 625, Incoloy 825, A105, A350 LF2, LF52-70

• RCF NORSOK NCF5 Series

Berdasarkan kode NORSOK L005, cocok untuk aplikasi penyegelan kritis dengan ekspansi termal tinggi, pemuatan siklik seperti Riser, sistem tambat titik tunggal, manifold, X-Trees, jaringan pipa bawah laut, penukar panas, dan banyak sistem perpipaan proses.

• Keuntungan RCF
  • Hemat ruang
    • Hemat berat hingga 70% ~ 80% dari flensa ANSI
  • Segel Independen Ganda membuatnya lebih aman
    • Metode penyegelan positif
  • Sistem penyegelan terpadu (baik di dalam maupun di luar)
    • Kisaran yang lebih besar dalam suhu dan tekanan desain
• Prinsip Kerja RCF
  • Prinsip desain flensa kompak RCF adalah bahwa muka flensa mencakup dua segel independen. Segel pertama dibuat dengan aplikasi stres tempat duduk segel pada tumit mengarah. Segel utama adalah cincin segel IX. Kekuatan cincin segel disediakan oleh energi yang tersimpan elastis di dalam cincin segel yang ditekan. Setiap kebocoran tumit akan memberikan tekanan internal yang bekerja pada cincin segel di dalam mengintensifkan aksi penyegelan.
  • Ukuran dan Tekanan RCF Rating
    • Ukuran 1/2 ”~ 48” dan peringkat tekanan Kelas 150 # hingga 2500 #.
    • Ukuran lebih besar dan peringkat tekanan lebih tinggi berdasarkan permintaan.
  • Bahan RCF
    • ASTM A105, A350 LF2, LF6, A694 F52 ~ F70
    • AISI 4130, AISI 8630
    • A182 F316 / 316L, F51, F53, F55, Inconel 625, Incoloy 825.
    • Bahan lainnya berdasarkan permintaan
    • RCF IX seal ring, gaya aksial diberikan pada lancip dari cincin seal metal dan diterjemahkan menjadi kekuatan penyegelan radial. Selanjutnya dengan peningkatan pra-beban, bevel ditutup dan kontak tatap muka dicapai pada irisan luar sementara sebagian besar pra-beban baut dipindahkan sebagai gaya tekan antara permukaan flensa pada tumit.
  • Desain dan Verifikasi RCF
    • Yuhong Special Steel menyediakan layanan perhitungan berdasarkan ASME bagian VIII Divisi 1, 2 dan 3. Juga kami memiliki insinyur perangkat lunak ANSYS untuk melakukan analisis dan verifikasi desain

  • jenis flange	Flange Baja, Flange Baja Inconel, ASTM AB564, NO6600 / Alloy 600, NO6625 / Alloy 625, Alloy 690, Alloy 718
    Standar	ASME / ANSI B16.5
    Ukuran	1/2 '' ~ 60 ''
    Tingkat tekanan	150lb hingga 2500lb
    Proses pembuatan	Push, Press, Forge, Cast, dll.
    Bahan	Inconel Alloy Steel Flange
    Baja karbon	ASTM A 105
    Allloy flensa baja	ASTM A182 F5; F11; F22; F91; F51 ASTM A350 LF1; LF2; A350 LF3; LF4; LF6; LF8
    Flensa Stainless Steel	ASTM A182 F304 / 304H / 304L ASTM A182 F316 / 316H / 316L ASTM A182 F321 / 321H ASTM A182 F347 / 347H
    Paduan Nikel Flensa	Monel 400 & 500, Inconel 600 & 625, Incolloy 800, 825, Hastelloy C22, C276
    Campuran Tembaga Flange	ASTM AB564, NO6600 / Alloy 600, NO6625 / Alloy 625, Alloy 690, Alloy 718
    Inconel Alloy Steel Flange	ASTM AB564, NO8800 / Alloy800, NO8810 / Alloy 800H, NO8811 / Alloy 800HT
    Standar pembuatan	ANSI: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 DIN: DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2656, DIN2627, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2637, DIN2637, DIN2637, DIN2623 BS: BS4504, BS4504, BS1560, BS10
    Paket	Kotak kayu, palet, tas nilon atau sesuai dengan kebutuhan pelanggan
    MOQ	1 buah
    Waktu pengiriman	10-100 hari tergantung pada kuantitas
    Syarat pembayaran	T / T atau Western Union atau LC
    Pengiriman	FCA Tianjin / Shanghai, CFR, CIF, dll
    Aplikasi	Minyak / Daya / Kimia / Konstruksi / Gas / Metalurgi / Pembuatan Kapal dll
    Komentar	Bahan dan gambar lain tersedia.
