Tempat asal: | Cina |
---|---|
Nama merek: | TOBO |
Sertifikasi: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
Nomor model: | A403 WP316L, WP321, WP310S |
Kuantitas min Order: | 3PCS |
Harga: | Negotiation |
Kemasan rincian: | KASUS ply-WOODEN OR PALLET |
Waktu pengiriman: | 15days |
Syarat-syarat pembayaran: | T/T, L/C, Western Union |
Menyediakan kemampuan: | 9980000PCS Per Bulan |
Standar:: | ASME B16.9, ASME B16.25, MSS SP-75 DIN2617 JISB2311 JISB2312 JISB2313 | Materia: | A403 WP316L, WP321, WP310S |
---|---|---|---|
Proses manufaktur: | Push, Press, Forge, Cast, dll | Aplikasi: | Petroleum / Daya / Kimia / Konstruksi / Gas / Metalurgi / Kapal dll |
Uji: | Spektrum Cahaya Membaca Langsung, Uji Hidrostatik, Detektor sinar-X, Deteksi Cacat ultrasonik, Detek | Kemasan rincian: | Detail :: Pemasangan Pipa Las Butt Umumnya Harus Dikirim Dalam Kasus Kayu, Palet Kayu Atau Sesuai Pe |
Cahaya Tinggi: | tee pipa stainless steel,tee butt weld |
Detail Cepat:
· Bahan: Baja Karbon, Baja Aolly, Baja Seamless
· Tehnik: Forging, forging butt welding
· Jenis: Tee & Cross
· Koneksi: Pengelasan
· Bentuk: Mengurangi
· Kode Kepala: Bulat
· Ukuran: 1 / 2-18
· Standar: ASME B16.9 B16.49 B16.25
· Packing: kasus kayu atau sebagai tuntutan cusdtomers
· OD: 40mm-500mm
· Perawatan permukaan: lukisan galvaized atau sesuai permintaan pelanggan
· WT: Sch10-Sch190 xxs
Deskripsi:

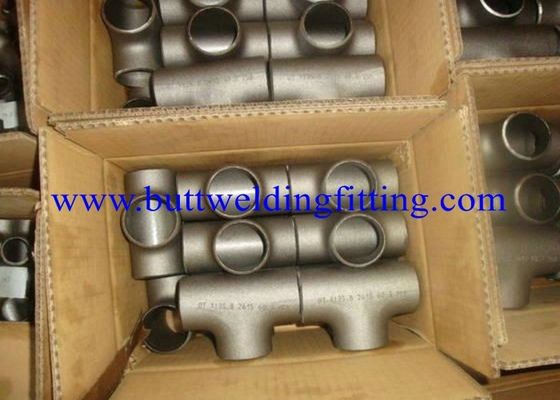

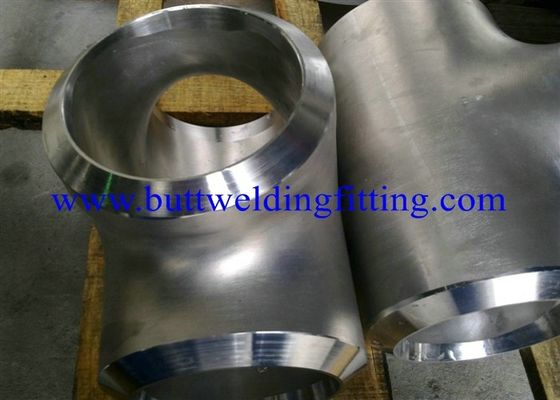

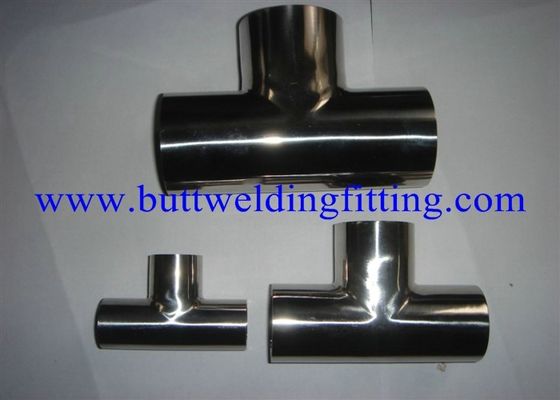

1. Item Produk No .: A403 WP316L, WP321, WP310S Stainless Steel Tee Sama Mulus Peredam Tee 10 "SCH40S SCH80S
2. Ukuran: NPS 1/2 "-120" (DN15-3000)
3. Varietas: SCH5S / 10S, SCH20 / 40/8 Pipa Pas Stainless steel SMLS reducer tee 0/160, STD / XS / XXS, SGP
4. Bahan:
Baja karbon: ASTM A234 GR WPB, ST37.2, ST35.8…
Baja paduan: A234 WP5 / WP9 / WP11 / WP22 / WP91, A420 WPL6, A860 WHPY 42/52/60/65/70/80…
Baja tahan karat: A403 WP304 / TP304, WP304L / TP304L, WP316 / TP316, WP316L / TP316L, WP321 / TP321, WP310 / TP310…
5. Standar: ANSI B16.9 / ANSI B16.28 / MSS SP43 / MSS P75 / JIS2311 / JIS 2312 / JIS2313 / DIN2615 / GB-12459 / GB-T13401, Gost17376, kami juga dapat memproduksi sesuai dengan gambar oleh pelanggan.
6. Pengobatan permukaan:
Baja karbon: Tembakan keras, lukisan hitam, minyak anti karat, minyak transparan, galvanisasi, galvanisasi panas
Baja paduan: Tembakan keras, lukisan hitam, minyak anti karat, minyak transparan, galvanisasi, galvanisasi panas
Stainless steel: acar,
7. Istilah perdagangan: FOB, CNF & CFR, CIF
8. Penggunaan: Minyak / Daya / penggunaan Kimia / Penggunaan konstruksi / Gas / Logam / Pembuatan Kapal
9. Sertifikat: GB / T19001-2008-ISO 9001: 2008

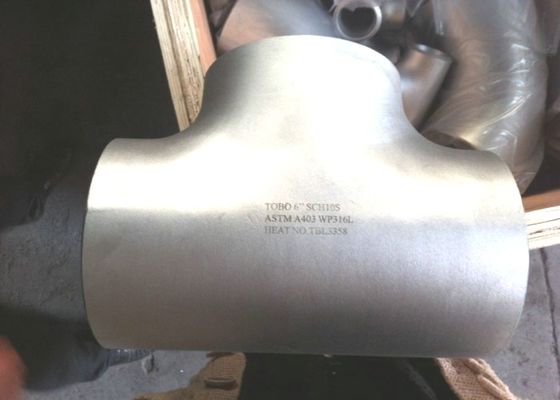

10. Penandaan: Logo terdaftar, Nomor Panas, Kelas Baja, Standar, Ukuran
11. Packing: Kotak kayu atau palet kayu.
12. Kode HS: 73072300
Spesifikasi
Ukuran Pipa Norminal | Diameter Luar di Bevel | Center to End | ||||
DN | D1 | D2 | C | M. | ||
Seri A | Seri B | Seri A | Seri B | |||
20 × 20 × 15 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
25 × 25 × 20 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
25 × 25 × 15 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
32 × 32 × 25 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
32 × 32 × 20 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
32 × 32 × 15 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
40 × 40 × 32 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
40 × 40 × 25 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
40 × 40 × 20 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
40 × 40 × 15 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
50 × 50 × 40 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
50 × 50 × 32 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
50 × 50 × 25 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
50 × 50 × 20 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
65 × 65 × 50 | 76.1 (73) | 76 | 60.3 | 57 | 76 | 70 |
65 × 65 × 40 | 76.1 (73) | 76 | 48.3 | 45 | 76 | 67 |
65 × 65 × 32 | 76.1 (73) | 76 | 42.4 | 38 | 76 | 64 |
65 × 65 × 25 | 76.1 (73) | 76 | 33.7 | 32 | 76 | 57 |
80 × 80 × 65 | 88.9 | 89 | 76.1 (73) | 76 | 86 | 83 |
80 × 80 × 50 | 88.9 | 89 | 60.3 | 57 | 86 | 76 |
80 × 80 × 40 | 88.9 | 89 | 48.3 | 45 | 86 | 73 |
80 × 80 × 32 | 88.9 | 89 | 42.4 | 38 | 86 | 70 |
90 × 90 × 80 | 101.6 | - | 88.9 | - | 95 | 92 |
90 × 90 × 65 | 101.6 | - | 76.1 (73) | - | 95 | 89 |
90 × 90 × 50 | 101.6 | - | 60.3 | - | 95 | 83 |
90 × 90 × 40 | 101.6 | - | 48.3 | - | 95 | 79 |
100 × 100 × 90 | 114.3 | - | 101.6 | - | 105 | 102 |
100 × 100 × 80 | 114.3 | 108 | 88.9 | 89 | 105 | 98 |
100 × 100 × 65 | 114.3 | 108 | 76.1 (73) | 76 | 105 | 95 |
100 × 100 × 50 | 114.3 | 108 | 60.3 | 57 | 105 | 89 |
100 × 100 × 40 | 114.3 | 108 | 48.3 | 45 | 105 | 86 |
125 × 125 × 100 | 139.7 | 133 | 114.3 | 108 | 124 | 117 |
125 × 125 × 90 | 139.7 | - | 101.6 | - | 124 | 114 |
125 × 125 × 80 | 139.7 | 133 | 88.9 | 89 | 124 | 111 |
125 × 125 × 65 | 139.7 | 133 | 76.1 (73) | 76 | 124 | 108 |
125 × 125 × 50 | 139.7 | 133 | 60.3 | 57 | 124 | 105 |
150 × 150 × 125 | 168.3 | 159 | 139.7 | 133 | 143 | 137 |
150 × 150 × 100 | 168.3 | 159 | 114.3 | 108 | 143 | 130 |
150 × 150 × 90 | 168.3 | - | 101.6 | - | 143 | 127 |
150 × 150 × 80 | 168.3 | 159 | 88.9 | 89 | 143 | 124 |
150 × 150 × 65 | 168.3 | 159 | 76.1 (73) | 76 | 143 | 121 |
200 × 200 × 150 | 219.1 | 219 | 168.3 | 159 | 178 | 168 |
200 × 200 × 125 | 219.1 | 219 | 139.7 | 133 | 178 | 162 |
200 × 200 × 100 | 219.1 | 219 | 114.3 | 108 | 178 | 156 |
200 × 200 × 90 | 219.1 | - | 101.6 | - | 178 | 152 |
250 × 250 × 200 | 273 | 273 | 219.1 | 219 | 216 | 203 |
250 × 250 × 150 | 273 | 273 | 168.3 | 159 | 216 | 194 |
250 × 250 × 125 | 273 | 273 | 139.1 | 133 | 216 | 191 |
250 × 250 × 100 | 273 | 273 | 114.3 | 108 | 216 | 184 |
300 × 300 × 250 | 323.9 | 325 | 273 | 273 | 254 | 241 |
300 × 300 × 200 | 323.9 | 325 | 219.1 | 219 | 254 | 229 |
300 × 300 × 150 | 323.9 | 325 | 168.3 | 159 | 254 | 219 |
300 × 300 × 125 | 323.9 | 325 | 139.7 | 133 | 254 | 216 |
350 × 350 × 300 | 355.6 | 377 | 323 | 325 | 279 | 270 |
350 × 350 × 250 | 355.6 | 377 | 273 | 273 | 279 | 257 |
350 × 350 × 200 | 355.6 | 377 | 219.1 | 219 | 279 | 248 |
350 × 350 × 150 | 255.6 | 377 | 168.3 | 159 | 279 | 238 |
400 × 400 × 350 | 406.4 | 426 | 355.6 | 377 | 305 | 305 |
400 × 400 × 300 | 406.4 | 426 | 323.9 | 325 | 305 | 295 |
400 × 400 × 250 | 406.4 | 426 | 273 | 273 | 305 | 283 |
400 × 400 × 200 | 406.4 | 426 | 219.1 | 219 | 305 | 273 |
400 × 400 × 150 | 406.4 | 426 | 168.3 | 159 | 305 | 264 |
450 × 450 × 400 | 457.2 | 478 | 406.4 | 426 | 343 | 330 |
450 × 450 × 350 | 457.2 | 478 | 355.6 | 377 | 343 | 330 |
450 × 450 × 300 | 457.2 | 478 | 323.9 | 325 | 343 | 321 |
450 × 450 × 250 | 457.2 | 478 | 273 | 273 | 343 | 308 |
450 × 450 × 200 | 457.2 | 478 | 219.1 | 219 | 343 | 298 |
500 × 500 × 450 | 508 | 529 | 457.2 | 478 | 381 | 368 |
500 × 500 × 400 | 508 | 529 | 406.4 | 426 | 381 | 356 |
500 × 500 × 350 | 508 | 529 | 355.6 | 377 | 381 | 356 |
500 × 500 × 300 | 508 | 529 | 323.9 | 325 | 381 | 346 |
500 × 500 × 250 | 508 | 529 | 273 | 273 | 381 | 333 |
500 × 500 × 200 | 508 | 529 | 219.1 | 219 | 381 | 324 |
Ukuran Pipa Norminal | Diameter Luar di Bevel | Center to End | ||||
DN | D1 | D2 | C | M. | ||
Seri A | Seri B | Seri A | Seri B | |||
350 × 350 × 300 | 356 | 377 | 324 | 325 | 279 | 270 |
350 × 350 × 250 | 356 | 377 | 273 | 273 | 279 | 257 |
350 × 350 × 200 | 356 | 377 | 219 | 219 | 279 | 248 |
350 × 350 × 150 | 356 | 377 | 168 | 159 | 279 | 238 |
400 × 400 × 350 | 406 | 426 | 356 | 377 | 305 | 305 |
400 × 400 × 300 | 406 | 426 | 324 | 325 | 305 | 295 |
400 × 400 × 250 | 406 | 426 | 273 | 273 | 305 | 283 |
400 × 400 × 200 | 406 | 426 | 219 | 219 | 305 | 273 |
400 × 400 × 150 | 406 | 426 | 168 | 159 | 305 | 264 |
450 × 450 × 400 | 457 | 480 | 406 | 426 | 343 | 330 |
450 × 450 × 350 | 457 | 480 | 356 | 377 | 343 | 330 |
450 × 450 × 300 | 457 | 480 | 324 | 325 | 343 | 321 |
450 × 450 × 250 | 457 | 480 | 273 | 273 | 343 | 308 |
450 × 450 × 200 | 457 | 480 | 219 | 219 | 343 | 298 |
500 × 500 × 450 | 508 | 530 | 457 | 480 | 381 | 368 |
500 × 500 × 400 | 508 | 530 | 406 | 426 | 381 | 356 |
500 × 500 × 350 | 508 | 530 | 356 | 377 | 381 | 356 |
500 × 500 × 300 | 508 | 530 | 324 | 325 | 381 | 346 |
500 × 500 × 250 | 508 | 530 | 273 | 273 | 381 | 333 |
500 × 500 × 200 | 508 | 530 | 219 | 219 | 381 | 324 |
550 × 550 × 500 | 559 | - | 508 | - | 419 | 406 |
550 × 550 × 450 | 559 | - | 457 | - | 419 | 394 |
550 × 550 × 400 | 559 | - | 406 | - | 419 | 394 |
600 × 600 × 550 | 610 | - | 559 | - | 432 | 432 |
600 × 600 × 500 | 610 | 630 | 508 | 530 | 432 | 432 |
600 × 600 × 450 | 610 | 630 | 457 | 480 | 432 | 419 |
650 × 650 × 600 | 660 | - | 610 | - | 495 | 483 |
650 × 650 × 550 | 660 | - | 559 | - | 495 | 470 |
650 × 650 × 500 | 660 | - | 508 | - | 495 | 457 |
700 × 700 × 650 | 711 | - | 660 | - | 521 | 521 |
700 × 700 × 600 | 711 | 720 | 610 | 630 | 521 | 521 |
700 × 700 × 550 | 711 | - | 559 | - | 521 | 508 |
750 × 750 × 700 | 762 | - | 711 | - | 559 | 546 |
750 × 750 × 650 | 762 | - | 660 | - | 559 | 546 |
750 × 750 × 600 | 762 | - | 610 | - | 559 | 533 |
800 × 800 × 750 | 813 | - | 762 | - | 597 | 584 |
800 × 800 × 700 | 813 | 820 | 711 | 720 | 597 | 572 |
800 × 800 × 650 | 813 | - | 660 | - | 597 | 572 |
850 × 850 × 800 | 864 | - | 813 | - | 635 | 622 |
850 × 850 × 750 | 864 | - | 762 | - | 635 | 597 |
850 × 850 × 700 | 864 | - | 711 | - | 635 | 597 |
900 × 900 × 850 | 914 | - | 864 | - | 673 | 660 |
900 × 900 × 800 | 914 | 920 | 813 | 820 | 673 | 648 |
900 × 900 × 750 | 914 | - | 762 | - | 673 | 648 |
950 × 950 × 900 | 965 | - | 914 | - | 711 | 711 |
950 × 950 × 850 | 965 | - | 864 | - | 711 | 698 |
950 × 950 × 800 | 965 | - | 813 | - | 711 | 686 |
1000 × 1000 × 950 | 1016 | - | 965 | - | 749 | 749 |
1000 × 1000 × 900 | 1016 | 1020 | 914 | 920 | 749 | 737 |
1000 × 1000 × 850 | 1016 | - | 864 | - | 749 | 724 |
1050 × 1050 × 1000 | 1067 | - | 1016 | - | 762 | 711 |
1050 × 1050 × 950 | 1067 | - | 965 | - | 762 | 711 |
1050 × 1050 × 900 | 1067 | - | 914 | - | 762 | 711 |
1100 × 1100 × 1050 | 1118 | - | 1067 | - | 813 | 762 |
1100 × 1100 × 1000 | 1118 | 1120 | 1016 | 1020 | 813 | 749 |
1100 × 1100 × 950 | 1118 | - | 965 | - | 813 | 737 |
1150 × 1150 × 1100 | 1168 | - | 1118 | - | 851 | 800 |
1150 × 1150 × 1050 | 1168 | - | 1067 | - | 851 | 787 |
1150 × 1150 × 1000 | 1168 | - | 1016 | - | 851 | 775 |
1200 × 1200 × 1150 | 1220 | - | 1168 | - | 889 | 838 |
1200 × 1200 × 1100 | 1220 | 1220 | 1118 | 1120 | 889 | 838 |
1200 × 1200 × 1050 | 1220 | - | 1067 | - | 889 | 838 |
1300 × 1300 × 1200 | 1320 | - | 1220 | - | 958 | 888 |
1300 × 1300 × 1100 | 1320 | - | 1120 | - | 958 | 862 |
1300 × 1300 × 1200 | 1320 | - | 1020 | - | 958 | 841 |
1400 × 1400 × 1300 | 1420 | - | 1320 | - | 1027 | 956 |
1400 × 1400 × 1200 | 1420 | - | 1220 | - | 1027 | 938 |
1400 × 1400 × 1100 | 1420 | - | 1120 | - | 1027 | 912 |
1500 × 1500 × 1400 | 1520 | - | 1420 | - | 1096 | 1025 |
1500 × 1500 × 1400 | 1520 | - | 1320 | - | 1096 | 1006 |
1500 × 1500 × 1400 | 1520 | - | 1220 | - | 1096 | 988 |
1600 × 1600 × 1500 | 1620 | - | 1520 | - | 1160 | 1093 |
1600 × 1600 × 1400 | 1620 | - | 1420 | - | 1160 | 1075 |
1600 × 1600 × 1300 | 1620 | - | 1320 | - | 1160 | 1056 |
Detail Cepat:
· Bahan: Baja Karbon, Baja Sepenuhnya, Baja Mulus
· Tehnik: Forging, forging butt welding
· Jenis: Tee & Cross
· Koneksi: Pengelasan
· Bentuk: Mengurangi
· Kode Kepala: Bulat
· Ukuran: 1 / 2-18
· Standar: ASME B16.9 B16.49 B16.25
· Packing: kasus kayu atau sebagai tuntutan cusdtomers
· OD: 40mm-500mm
· Perawatan permukaan: lukisan galvaized atau sesuai permintaan pelanggan
· WT: Sch10-Sch190 xxs
Deskripsi:
1. Item Produk No .: A403 WP316L, WP321, WP310S Stainless Steel Tee Sama Mulus Peredam Tee 10 "SCH40S SCH80S
2. Ukuran: NPS 1/2 "-120" (DN15-3000)
3. Varietas: SCH5S / 10S, SCH20 / 40/8 Pipa Pas Stainless steel SMLS reducer tee 0/160, STD / XS / XXS, SGP
4. Bahan:
Baja karbon: ASTM A234 GR WPB, ST37.2, ST35.8…
Baja paduan: A234 WP5 / WP9 / WP11 / WP22 / WP91, A420 WPL6, A860 WHPY 42/52/60/65/70/80…

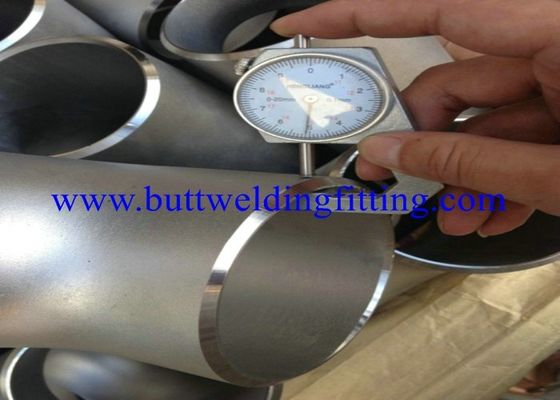

Baja tahan karat: A403 WP304 / TP304, WP304L / TP304L, WP316 / TP316, WP316L / TP316L, WP321 / TP321, WP310 / TP310…
5. Standar: ANSI B16.9 / ANSI B16.28 / MSS SP43 / MSS P75 / JIS2311 / JIS 2312 / JIS2313 / DIN2615 / GB-12459 / GB-T13401, Gost17376, kami juga dapat memproduksi sesuai dengan gambar oleh pelanggan.
6. Pengobatan permukaan:
Baja karbon: Tembakan keras, lukisan hitam, minyak anti karat, minyak transparan, galvanisasi, galvanisasi panas
Baja paduan: Tembakan keras, lukisan hitam, minyak anti karat, minyak transparan, galvanisasi, galvanisasi panas
Stainless steel: acar,
7. Istilah perdagangan: FOB, CNF & CFR, CIF
8. Penggunaan: Minyak / Daya / penggunaan Kimia / Penggunaan konstruksi / Gas / Logam / Pembuatan Kapal
9. Sertifikat: GB / T19001-2008-ISO 9001: 2008
10. Penandaan: Logo terdaftar, Nomor Panas, Kelas Baja, Standar, Ukuran
11. Packing: Kotak kayu atau palet kayu.
12. Kode HS: 73072300
Spesifikasi
Ukuran Pipa Norminal | Diameter Luar di Bevel | Center to End | ||||
DN | D1 | D2 | C | M. | ||
Seri A | Seri B | Seri A | Seri B | |||
20 × 20 × 15 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
25 × 25 × 20 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
25 × 25 × 15 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
32 × 32 × 25 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
32 × 32 × 20 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
32 × 32 × 15 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
40 × 40 × 32 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
40 × 40 × 25 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
40 × 40 × 20 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
40 × 40 × 15 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
50 × 50 × 40 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
50 × 50 × 32 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
50 × 50 × 25 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
50 × 50 × 20 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
65 × 65 × 50 | 76.1 (73) | 76 | 60.3 | 57 | 76 | 70 |
65 × 65 × 40 | 76.1 (73) | 76 | 48.3 | 45 | 76 | 67 |
65 × 65 × 32 | 76.1 (73) | 76 | 42.4 | 38 | 76 | 64 |
65 × 65 × 25 | 76.1 (73) | 76 | 33.7 | 32 | 76 | 57 |
80 × 80 × 65 | 88.9 | 89 | 76.1 (73) | 76 | 86 | 83 |
80 × 80 × 50 | 88.9 | 89 | 60.3 | 57 | 86 | 76 |
80 × 80 × 40 | 88.9 | 89 | 48.3 | 45 | 86 | 73 |
80 × 80 × 32 | 88.9 | 89 | 42.4 | 38 | 86 | 70 |
90 × 90 × 80 | 101.6 | - | 88.9 | - | 95 | 92 |
90 × 90 × 65 | 101.6 | - | 76.1 (73) | - | 95 | 89 |
90 × 90 × 50 | 101.6 | - | 60.3 | - | 95 | 83 |
90 × 90 × 40 | 101.6 | - | 48.3 | - | 95 | 79 |
100 × 100 × 90 | 114.3 | - | 101.6 | - | 105 | 102 |
100 × 100 × 80 | 114.3 | 108 | 88.9 | 89 | 105 | 98 |
100 × 100 × 65 | 114.3 | 108 | 76.1 (73) | 76 | 105 | 95 |
100 × 100 × 50 | 114.3 | 108 | 60.3 | 57 | 105 | 89 |
100 × 100 × 40 | 114.3 | 108 | 48.3 | 45 | 105 | 86 |
125 × 125 × 100 | 139.7 | 133 | 114.3 | 108 | 124 | 117 |
125 × 125 × 90 | 139.7 | - | 101.6 | - | 124 | 114 |
125 × 125 × 80 | 139.7 | 133 | 88.9 | 89 | 124 | 111 |
125 × 125 × 65 | 139.7 | 133 | 76.1 (73) | 76 | 124 | 108 |
125 × 125 × 50 | 139.7 | 133 | 60.3 | 57 | 124 | 105 |
150 × 150 × 125 | 168.3 | 159 | 139.7 | 133 | 143 | 137 |
150 × 150 × 100 | 168.3 | 159 | 114.3 | 108 | 143 | 130 |
150 × 150 × 90 | 168.3 | - | 101.6 | - | 143 | 127 |
150 × 150 × 80 | 168.3 | 159 | 88.9 | 89 | 143 | 124 |
150 × 150 × 65 | 168.3 | 159 | 76.1 (73) | 76 | 143 | 121 |
200 × 200 × 150 | 219.1 | 219 | 168.3 | 159 | 178 | 168 |
200 × 200 × 125 | 219.1 | 219 | 139.7 | 133 | 178 | 162 |
200 × 200 × 100 | 219.1 | 219 | 114.3 | 108 | 178 | 156 |
200 × 200 × 90 | 219.1 | - | 101.6 | - | 178 | 152 |
250 × 250 × 200 | 273 | 273 | 219.1 | 219 | 216 | 203 |
250 × 250 × 150 | 273 | 273 | 168.3 | 159 | 216 | 194 |
250 × 250 × 125 | 273 | 273 | 139.1 | 133 | 216 | 191 |
250 × 250 × 100 | 273 | 273 | 114.3 | 108 | 216 | 184 |
300 × 300 × 250 | 323.9 | 325 | 273 | 273 | 254 | 241 |
300 × 300 × 200 | 323.9 | 325 | 219.1 | 219 | 254 | 229 |
300 × 300 × 150 | 323.9 | 325 | 168.3 | 159 | 254 | 219 |
300 × 300 × 125 | 323.9 | 325 | 139.7 | 133 | 254 | 216 |
350 × 350 × 300 | 355.6 | 377 | 323 | 325 | 279 | 270 |
350 × 350 × 250 | 355.6 | 377 | 273 | 273 | 279 | 257 |
350 × 350 × 200 | 355.6 | 377 | 219.1 | 219 | 279 | 248 |
350 × 350 × 150 | 255.6 | 377 | 168.3 | 159 | 279 | 238 |
400 × 400 × 350 | 406.4 | 426 | 355.6 | 377 | 305 | 305 |
400 × 400 × 300 | 406.4 | 426 | 323.9 | 325 | 305 | 295 |
400 × 400 × 250 | 406.4 | 426 | 273 | 273 | 305 | 283 |
400 × 400 × 200 | 406.4 | 426 | 219.1 | 219 | 305 | 273 |
400 × 400 × 150 | 406.4 | 426 | 168.3 | 159 | 305 | 264 |
450 × 450 × 400 | 457.2 | 478 | 406.4 | 426 | 343 | 330 |
450 × 450 × 350 | 457.2 | 478 | 355.6 | 377 | 343 | 330 |
450 × 450 × 300 | 457.2 | 478 | 323.9 | 325 | 343 | 321 |
450 × 450 × 250 | 457.2 | 478 | 273 | 273 | 343 | 308 |
450 × 450 × 200 | 457.2 | 478 | 219.1 | 219 | 343 | 298 |
500 × 500 × 450 | 508 | 529 | 457.2 | 478 | 381 | 368 |
500 × 500 × 400 | 508 | 529 | 406.4 | 426 | 381 | 356 |
500 × 500 × 350 | 508 | 529 | 355.6 | 377 | 381 | 356 |
500 × 500 × 300 | 508 | 529 | 323.9 | 325 | 381 | 346 |
500 × 500 × 250 | 508 | 529 | 273 | 273 | 381 | 333 |
500 × 500 × 200 | 508 | 529 | 219.1 | 219 | 381 | 324 |
Ukuran Pipa Norminal | Diameter Luar di Bevel | Center to End | ||||
DN | D1 | D2 | C | M. | ||
Seri A | Seri B | Seri A | Seri B | |||
350 × 350 × 300 | 356 | 377 | 324 | 325 | 279 | 270 |
350 × 350 × 250 | 356 | 377 | 273 | 273 | 279 | 257 |
350 × 350 × 200 | 356 | 377 | 219 | 219 | 279 | 248 |
350 × 350 × 150 | 356 | 377 | 168 | 159 | 279 | 238 |
400 × 400 × 350 | 406 | 426 | 356 | 377 | 305 | 305 |
400 × 400 × 300 | 406 | 426 | 324 | 325 | 305 | 295 |
400 × 400 × 250 | 406 | 426 | 273 | 273 | 305 | 283 |
400 × 400 × 200 | 406 | 426 | 219 | 219 | 305 | 273 |
400 × 400 × 150 | 406 | 426 | 168 | 159 | 305 | 264 |
450 × 450 × 400 | 457 | 480 | 406 | 426 | 343 | 330 |
450 × 450 × 350 | 457 | 480 | 356 | 377 | 343 | 330 |
450 × 450 × 300 | 457 | 480 | 324 | 325 | 343 | 321 |
450 × 450 × 250 | 457 | 480 | 273 | 273 | 343 | 308 |
450 × 450 × 200 | 457 | 480 | 219 | 219 | 343 | 298 |
500 × 500 × 450 | 508 | 530 | 457 | 480 | 381 | 368 |
500 × 500 × 400 | 508 | 530 | 406 | 426 | 381 | 356 |
500 × 500 × 350 | 508 | 530 | 356 | 377 | 381 | 356 |
500 × 500 × 300 | 508 | 530 | 324 | 325 | 381 | 346 |
500 × 500 × 250 | 508 | 530 | 273 | 273 | 381 | 333 |
500 × 500 × 200 | 508 | 530 | 219 | 219 | 381 | 324 |
550 × 550 × 500 | 559 | - | 508 | - | 419 | 406 |
550 × 550 × 450 | 559 | - | 457 | - | 419 | 394 |
550 × 550 × 400 | 559 | - | 406 | - | 419 | 394 |
600 × 600 × 550 | 610 | - | 559 | - | 432 | 432 |
600 × 600 × 500 | 610 | 630 | 508 | 530 | 432 | 432 |
600 × 600 × 450 | 610 | 630 | 457 | 480 | 432 | 419 |
650 × 650 × 600 | 660 | - | 610 | - | 495 | 483 |
650 × 650 × 550 | 660 | - | 559 | - | 495 | 470 |
650 × 650 × 500 | 660 | - | 508 | - | 495 | 457 |
700 × 700 × 650 | 711 | - | 660 | - | 521 | 521 |
700 × 700 × 600 | 711 | 720 | 610 | 630 | 521 | 521 |
700 × 700 × 550 | 711 | - | 559 | - | 521 | 508 |
750 × 750 × 700 | 762 | - | 711 | - | 559 | 546 |
750 × 750 × 650 | 762 | - | 660 | - | 559 | 546 |
750 × 750 × 600 | 762 | - | 610 | - | 559 | 533 |
800 × 800 × 750 | 813 | - | 762 | - | 597 | 584 |
800 × 800 × 700 | 813 | 820 | 711 | 720 | 597 | 572 |
800 × 800 × 650 | 813 | - | 660 | - | 597 | 572 |
850 × 850 × 800 | 864 | - | 813 | - | 635 | 622 |
850 × 850 × 750 | 864 | - | 762 | - | 635 | 597 |
850 × 850 × 700 | 864 | - | 711 | - | 635 | 597 |
900 × 900 × 850 | 914 | - | 864 | - | 673 | 660 |
900 × 900 × 800 | 914 | 920 | 813 | 820 | 673 | 648 |
900 × 900 × 750 | 914 | - | 762 | - | 673 | 648 |
950 × 950 × 900 | 965 | - | 914 | - | 711 | 711 |
950 × 950 × 850 | 965 | - | 864 | - | 711 | 698 |
950 × 950 × 800 | 965 | - | 813 | - | 711 | 686 |
1000 × 1000 × 950 | 1016 | - | 965 | - | 749 | 749 |
1000 × 1000 × 900 | 1016 | 1020 | 914 | 920 | 749 | 737 |
1000 × 1000 × 850 | 1016 | - | 864 | - | 749 | 724 |
1050 × 1050 × 1000 | 1067 | - | 1016 | - | 762 | 711 |
1050 × 1050 × 950 | 1067 | - | 965 | - | 762 | 711 |
1050 × 1050 × 900 | 1067 | - | 914 | - | 762 | 711 |
1100 × 1100 × 1050 | 1118 | - | 1067 | - | 813 | 762 |
1100 × 1100 × 1000 | 1118 | 1120 | 1016 | 1020 | 813 | 749 |
1100 × 1100 × 950 | 1118 | - | 965 | - | 813 | 737 |
1150 × 1150 × 1100 | 1168 | - | 1118 | - | 851 | 800 |
1150 × 1150 × 1050 | 1168 | - | 1067 | - | 851 | 787 |
1150 × 1150 × 1000 | 1168 | - | 1016 | - | 851 | 775 |
1200 × 1200 × 1150 | 1220 | - | 1168 | - | 889 | 838 |
1200 × 1200 × 1100 | 1220 | 1220 | 1118 | 1120 | 889 | 838 |
1200 × 1200 × 1050 | 1220 | - | 1067 | - | 889 | 838 |
1300 × 1300 × 1200 | 1320 | - | 1220 | - | 958 | 888 |
1300 × 1300 × 1100 | 1320 | - | 1120 | - | 958 | 862 |
1300 × 1300 × 1200 | 1320 | - | 1020 | - | 958 | 841 |
1400 × 1400 × 1300 | 1420 | - | 1320 | - | 1027 | 956 |
1400 × 1400 × 1200 | 1420 | - | 1220 | - | 1027 | 938 |
1400 × 1400 × 1100 | 1420 | - | 1120 | - | 1027 | 912 |
1500 × 1500 × 1400 | 1520 | - | 1420 | - | 1096 | 1025 |
1500 × 1500 × 1400 | 1520 | - | 1320 | - | 1096 | 1006 |
1500 × 1500 × 1400 | 1520 | - | 1220 | - | 1096 | 988 |
1600 × 1600 × 1500 | 1620 | - | 1520 | - | 1160 | 1093 |
1600 × 1600 × 1400 | 1620 | - | 1420 | - | 1160 | 1075 |
1600 × 1600 × 1300 | 1620 | - | 1320 | - | 1160 | 1056 |
