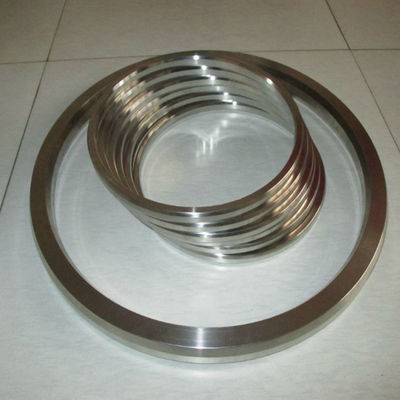

Metal Gasket Logam Bergelombang ASME B16.9 DN15 - DN1200 WP316L Untuk Kimia

Logam Gasket Logam Bergelombang ASME B16.9 DN15 - DN1200 WP316L Untuk Kimia

Spesifikasi:

1.Produk diproduksi sesuai dengan semua standar gasket yang relevan untuk memenuhi penunjukan flange: ASME B 16.20, ASME B 16.5, BS1560, ASME B 16.47 A (B), BS EN 1092, DIN, JIS, dan NF, dll.

2. Kabel warna sebagai ASME B 16.20 berdasarkan permintaan.

Standar produk:

Produksi kami sesuai dengan standar ASME B 16.20, MSS SP-44, API 605, DIN, JIS, JPI, BS 1560, JG / T, GB / T, HG, SH, dll. Atau produk dapat disesuaikan sesuai dengan persyaratan pelanggan. Harap berikan gambar spesifik jika paking digunakan dalam penukar panas dengan tulang rusuk.

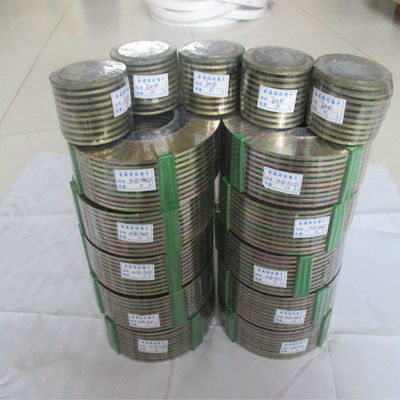

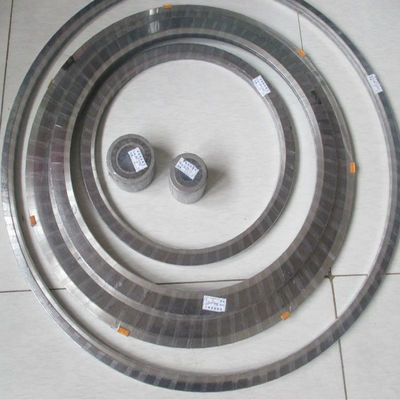

JENIS GASKET LUKA SPIRAL:

gasekest luka spiral, memiliki 4 jenis:

SW - Tipe Dasar

Tipe konstruksi dasar tanpa cincin luar dan dalam yang kokoh diperkuat dengan beberapa lapisan logam
filler untuk memberikan stabilitas yang lebih besar dan karakteristik kompresi yang lebih baik. - Cocok untuk lidah dan lekukan, pria
dan perempuan atau majelis flange wajah datar.

SWI - Jenis Cincin Dalam

Cincin logam bagian dalam bertindak sebagai penghenti kompresi. Untuk mencegah akumulasi padatan, kurangi
aliran cairan proses yang bergolak dan meminimalkan erosi. Gasket itu berada di antara lubang flensa dan bagian dalam
diameter. Ruang annular diisi oleh cincin logam dalam yang solid. - Cocok untuk flensa pipa pria dan wanita.

SWC - Jenis Cincin Luar

Cincin luar padat secara akurat menempatkan gasket pada permukaan mengarah untuk memberikan kekuatan radial tambahan
mencegah semburan gasket dan bertindak sebagai pembatas kompresi. Dalam hal memasang cincin luar, sangat mudah
untuk memasang gasket ke flens wajah karena ujung cincin luar akan menyentuh baut - Cocok untuk digunakan dengan datar
wajah dan flensa wajah mengangkat.

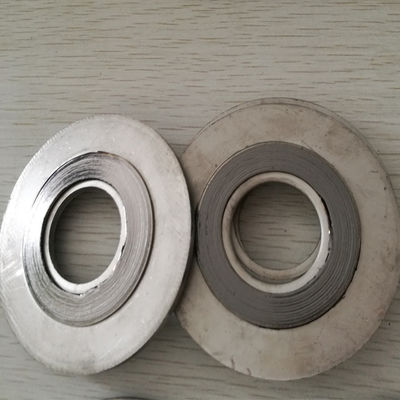

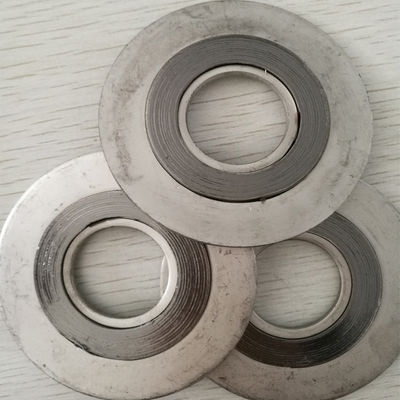

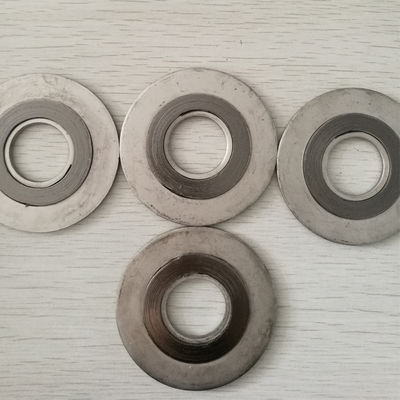

SWCI - Jenis Cincin Dalam & Luar

Gasket tipe ring dalam dan cincin luar akan memberikan penghenti pembatas kompresi tambahan untuk gasket dalam
dan sisi luar. Ini akan mencegah korosi pada wajah mengarah pada ruang berbentuk lingkaran. - Cocok digunakan dengan wajah rata
dan flensa permukaan terangkat dan ditentukan untuk layanan tekanan / suhu tinggi - Kelas 900LB dan di atasnya atau di mana
media korosif atau beracun hadir.

Struktur :

1. Strip logam: strip logam yang diproses memiliki elastisitas dan pemulihan yang baik. Ini memberikan kekuatan tarik pengisi yang cukup.

2. Pengisi: bagian ini adalah bagian utama dari paking dan bahan yang berbeda digunakan dalam kondisi yang berbeda

3.Centering ring: cincin centering tidak bersentuhan langsung dengan cairan yang terkandung. Itu biasanya terbuat dari baja karbon dan plat elektro atau dicat untuk menghindari korosi. Bahan-bahan lain tersedia berdasarkan permintaan.

4.Inner ring: cincin bagian dalam digunakan untuk menghindari kompresi berlebihan karena tekanan tempat duduk yang tinggi dalam layanan tekanan tinggi dan juga digunakan untuk mengurangi turbulensi di area flensa. Itu biasanya terbuat dari bahan yang sama dengan strip logam paking.

Bahan:
