GRUP TOBO
TOBO Perdagangan Internasional (Shanghia) Co., LtdTianda Oil Pipe Co., Ltd
Peralatan Pipa TOBO Co, Ltd Pipa TPCO & TISCO (Tianjin) Co, Ltd.
| Tempat asal: | Cina |
|---|---|
| Nama merek: | TOBO |
| Sertifikasi: | ABS ,CC ,TUV,CC ,GL ,BV ,ISO14001 ,ISO9001 ,OHSMS |
| Nomor model: | TOBO-0054 |
| Kuantitas min Order: | 1pcs |
| Harga: | 55 USD per pcs |
| Kemasan rincian: | Kasus kayu, pallet, tas nilon atau sesuai kebutuhan pelanggan |
| Waktu pengiriman: | 7-15 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Menyediakan kemampuan: | 1118000 pcs per bulan |

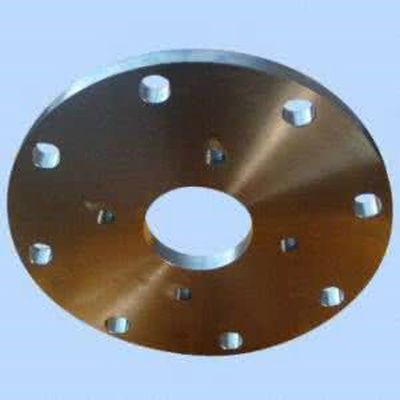

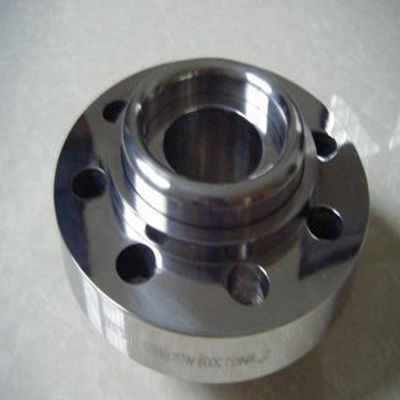

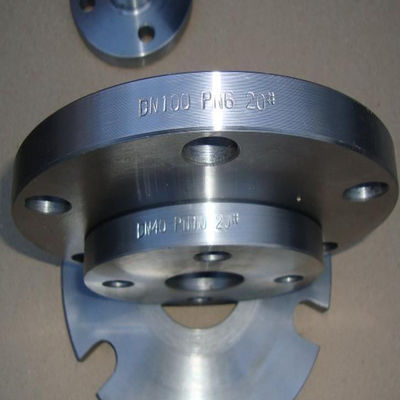

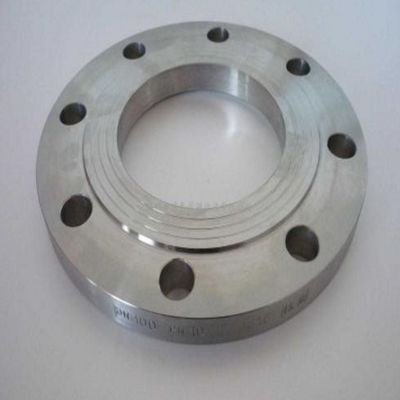

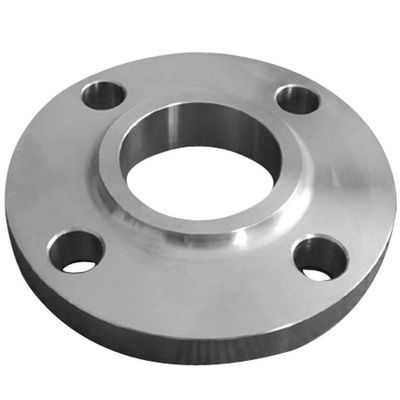

| Nama Produk: | TOBO Butt welding fitting flange | Bahan: | 90/10 Paduan Nikel Tembaga |
|---|---|---|---|
| Standar: | ASME / ANSI B16.5 | Aplikasi: | Minyak / Daya / Kimia |
| Ukuran: | 1/2 "-12" | Technics: | Ditempa |
| Tempat asal: | Cina | Mengetik: | Flange |
| Menyoroti: | flensa dan flensa palsu,flensa butt weld |
||
Karakteristik Paduan Nikel Tembaga;
Tabel Perbandingan Spesifikasi Standar untuk Pipa Cu-Ni 90/10
DIN 17664 2.0872 | DIN 86019 2.1972 | BS 2871 CN 102 | EEMUA 144-1987 UNS C7060x | MIL-T-16420K ASTM B 466 C 70600 | JIS H 3300 C 7060T Cu + Ni + Fe | |
Cu% Ni% Fe% M N% C% Pb% S% P% Zn% Imp lainnya. | rem. 9.0 - 11.0 1.0 - 2.0 0,5 - 1,0 maks. 0,05 maks. 0,03 maks. 0,02 maks. 0,02 maks. 0,50 maks. 0,30 | rem. 9.0 - 11.0 1.5 - 1.8 0,5 - 1,0 maks. 0,05 maks. 0,01 maks. 0,005 maks. 0,02 maks. 0,05 maks. 0,20 | rem. 10.0 - 11.0 1.0 - 2.0 0,5 - 1,0 maks. 0,05 maks. 0,01 maks. 0,05 - - maks. 0,30 | rem. 10.0 - 11.0 1.5 - 2.0 0,5 - 1,0 maks. 0,05 maks. 0,01 maks. 0,02 maks. 0,02 maks. 0,20 maks. 0,30 | rem. 9.0 - 11.0 1.0 - 1.8 maks. 1,00 maks. 0,05 maks. 0,02 maks. 0,02 maks. 0,02 maks. 0,50 - | rem. 9.0 - 11.0 1.0 - 1.8 0,2 - 1,0 - maks. 0,05 - - maks. 0,50 Cu + Ni + Fe + Mn: min 99,5% |
Tabel Perbandingan Spesifikasi Standar untuk Pipa Cu-Ni 70/30
DIN 17664 2.0882 | BS 2871 CN 107 | MIL-T-16420K ASTM B 466 C 71500 | JIS H 3300 C 7150T | |
Cu% Ni% Fe% M N% C% Pb% S% P% Zn% Imp lainnya. | rem. 30.0 - 32.0 0.4 - 1.0 0,5 - 1,5 maks. 0,05 maks. 0,03 maks. 0,02 maks. 0,02 maks. 0,50 maks. 0,30 | rem. 30.0 - 32.0 0.4 - 1.0 0,5 - 1,5 maks. 0,06 maks. 0,01 maks. 0,08 - - - | rem. 29.0 - 33.0 0.4 - 1.0 maks. 1,00 maks. 0,05 maks. 0,02 maks. 0,02 maks. 0,02 maks. 0,50 - | rem. 29.0 - 33.0 0.4 - 1.0 0,2 - 1,0 - maks. 0,05 - - maks. 0,50 Cu + Ni + Fe + Mn: min 99,5% |
Bahan
90/10 Paduan Nikel Tembaga
DIN 86013 2.1972, DIN 17664 2.0872
BS2871, 2872, 2875 CN102
EEMUA 144
ASTM B466, B467, C70600, MIL-T-16420K C70600
JIS H3300 C7060T
70/30 Paduan Nikel Tembaga
DIN 17664 2.0882
BS2871, 2872, 2875 CN107
ASTM B466, B467, C71500, MIL-T-16420K C71500
JIS H3300 C7150T
Dimensi
DIN 86011, 86087, 86088, 86089, 86090
BS1640
ANSI B16.9, B16.28
JMS 7354
Ukuran - 10 mm OD hingga 400 mm OD
Ketebalan - 1 mm hingga 10 mm
Kelas - UNS NO. C70600 (CU-NI 90/10), UNS C71500 (CU -NI 70/30).
Flens
1. Aplikasi:
Untuk menyegel atau menyambungkan pipa / saluran tub-e
2. Bahan:
90/10 Paduan Nikel Tembaga 304.304L, 316.316L, baja karbon atau bahan lainnya berdasarkan permintaan
3. Standar:
ANSI, DIN, JIS, BS, EN1092-1
4. Ukuran:
DN15 (1/2 ") hingga DN5000 (200")
5. Jenis:
Flensa Berulir, Flensa Las Soket, Flensa Buta, Flensa Lainnya
Spesifikasi Tipe
Leher pengelasan
1, Lebih disukai untuk tekanan tinggi, subzero atau suhu tinggi
2, Hub meruncing dan bosan agar sesuai dengan diameter dalam pipa sehingga aliran tidak dibatasi, mencegah turbulensi dan mengurangi erosi
3, Mudah radiografi dan memberikan distribusi tegangan yang sangat baik
Tergelincir
1, Biasanya tidak digunakan dalam aplikasi stres tinggi karena hub dan lampiran las rendah
2, Silps di luar pipa
3, Di dalam flensa dilas pada hub dan ujung pipa
Lap bersama
1, Digunakan jika pelurusan baut atau akses untuk pembersihan diperlukan
2, Mirip dengan slip-on flange saat digunakan dengan ujung rintisan sambungan sendi
3, Radius di persimpangan wajah mengarah dan membosankan untuk mencocokkan ujung rintisan sendi pangkuan
Berulir
1, Digunakan di mana pengelasan akan berbahaya
2, Dirancang untuk aplikasi tekanan rendah dan non-siklik
3, Bore diulir agar sesuai dengan benang pipa
4, Tapered untuk menutup pipa dan flensa
Pengelasan soket
1, Untuk proses kimia berdiameter kecil, saluran distribusi hidrolik dan aliran
2, Mirip dengan slip-on flange
3, Counter bore cocok dengan pipa bor, memungkinkan aliran tidak terbatas
4, Counter bore dari sisi hub cocok diameter luar pipa - dapat memasukkan pipa di soket dengan fillet las di hub
Buta
1, Digunakan untuk menutup ujung pipa
2, Tidak membosankan
3, Mengizinkan akses ke jalur yang disegel
Flensa lainnya
Orifice, Expander, Pengurangan, Ringan, Outlet Belajar, Leher Las Panjang, Metrik, Gambar Angkatan Laut, Gambar Pelanggan
