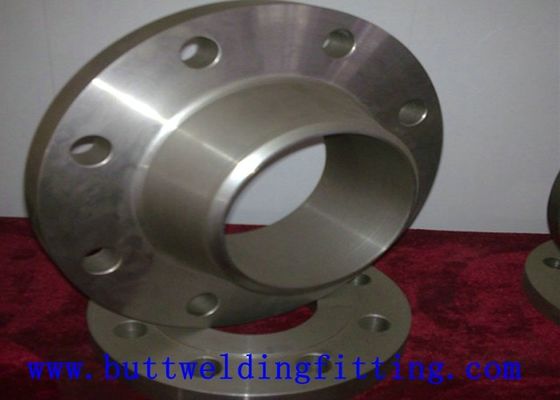

1/2 "sampai 48" Flensa sambungan putaran ulir, flensa leher tembaga nikel 70-30

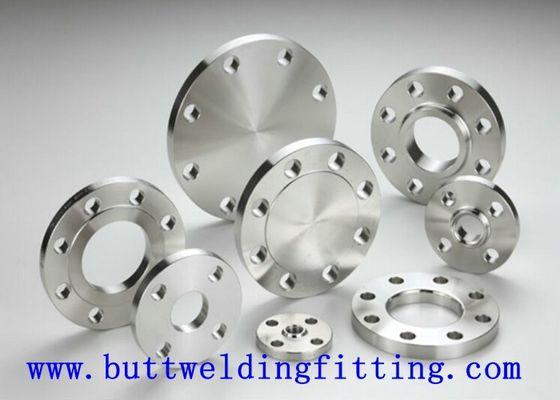

Flensa baja tahan karat / Flensa baja karbon / Flensa dupleks

Flange Standar ASTM / ASME / ANSI / ASA
B16.47 Flensa Baja Diameter Besar: NPS 26 hingga NPS 60 Standar ini mencakup peringkat tekanan-suhu, bahan, dimensi, toleransi, penandaan, dan pengujian flensa pipa dalam ukuran NPS 26 hingga NPS 60 dan pada peringkat Kelas 75, 150.0300 , 400, 600, dan 900. Bahan flensa dapat dituang, ditempa, atau pelat (hanya untuk flensa buta). Persyaratan dan rekomendasi tentang lari dan gasket juga disertakan.

American Society of Mechanical Engineers mengeluarkan standar untuk desain mekanik dan perpipaan. ASME standar B16.47 mencakup pipa berdiameter besar hingga bore 60 inci. Flensa standar AS16 B16.7 seri A setara dengan flensa MSS SP44. Standar ASME B16.7 seri B cocok dengan API 605 flensa.

B16.5 Flensa Pipa dan Flensa Fiting standar mencakup peringkat tekanan-suhu, bahan, dimensi, toleransi, penandaan, pengujian, dan metode penunjukan bukaan untuk flensa pipa dan flensa fiting. Standar mencakup flensa dengan penunjukan kelas peringkat 150, 300, 400 , 600, 900, 1500, dan 2500 dalam ukuran NPS 1/2 hingga NPS 24, dengan persyaratan yang diberikan dalam satuan metrik dan AS. Standar ini terbatas pada flensa dan flensa fiting yang terbuat dari bahan gips atau tempa, dan flensa buta dan flensa pereduksi tertentu yang terbuat dari bahan gips, tempa, atau pelat. Juga termasuk dalam Standar ini adalah persyaratan dan rekomendasi mengenai flange bolting, flange gasket, dan sambungan flange.

Flange Standar API
Flensa API dirancang untuk menangani tekanan dan suhu yang sangat tinggi. Flensa API memiliki lingkaran baut yang lebih kecil daripada flensa MSS. Semua flensa API adalah flensa sambungan cincin. Standar flange API dimulai dengan angka diikuti dengan huruf. Standar API 17D adalah spesifikasi untuk flensa kepala sumur bawah laut.

"Perbedaan Antara API dan Flensa ANSI"
Perbedaan antara flensa ASME / ANSI dan API adalah bahan fabrikasi dan tekanan operasi API berperingkat lebih tinggi. Flensa ASME / ANSI umum dalam sistem proses industri yang menangani air, uap, udara, dan gas. Flensa API diproduksi untuk sistem kilang yang beroperasi dengan kekuatan tinggi dengan produk-produk seperti minyak dan gas eksplosif. Flange standar API 6A dan ASME / ANSI B16.5 memiliki dimensi yang sama - tetapi flensa API 6A dinilai untuk tekanan yang lebih tinggi seperti yang ditunjukkan pada tabel di bawah ini:

1) Dalam standar API lama, flensa berkisar antara 11/2 hingga 10 (20) inci.

Standar SPM
Standar flensa MSS diadopsi oleh American National Standards Institute. Standar flensa MSS dimulai dengan SP diikuti oleh angka. MSS SP-9 adalah standar untuk flensa yang menghadap ke tempat. MSS SP-44 adalah standar untuk flensa pipa baja. MSS SP-60 adalah standar untuk menghubungkan sambungan flensa.

MSS SP-9 adalah standar untuk flensa yang menghadap ke tempat.
MSS SP-44 adalah standar untuk flensa pipa baja.
MSS SP-60 adalah standar untuk menghubungkan sambungan flensa.

Standar AWWA
AWWA C207 Pipa Baja Flensa untuk Layanan Pengairan - Ukuran 4 In. Melalui 144 In. (100 mm sampai 3600 mm).

Standar JIS
Flensa Pipa Las Baja B2220.

Standar KS
B1503 Flensa Pipa Las Baja.

DIN Flange Standar
DIN 2501 Flensa Flat
DIN 2502 Flensa Flat
DIN 2503 Flensa Flat
DIN 2527 Flensa Buta
DIN 2573 Flensa Flat
DIN 2576 Flensa Flat
DIN 2631 Flensa Leher Las
DIN 2632 Flensa Leher Las
DIN 2633 Flensa Leher Las
DIN 2634 Flensa Leher Las
DIN 2635 Flensa Leher Las
DIN 2636 Flensa Leher Las
DIN 2637 Flensa Leher Las
DIN 2565 Flensa Leher Berulir
DIN 2566 Flensa Leher Berulir
DIN 2641 Lap Joint Flange, Flensa Lepas
DIN 2642 Lap Joint Flange, Flensa Lepas
DIN 2655 Soket Sambungan Soket
