Flens

1. Aplikasi:

Untuk menyegel atau menyambungkan pipa / saluran tub-e

2. Bahan:

90/10 Paduan Nikel Tembaga 304.304L, 316.316L, baja karbon atau bahan lainnya berdasarkan permintaan

3. Standar:

ANSI, DIN, JIS, BS, EN1092-1

4. Ukuran:

DN15 (1/2 ") hingga DN5000 (200")

5. Jenis:

Flensa Berulir, Flensa Las Soket, Flensa Buta, Flensa Lainnya

Spesifikasi Tipe

Leher pengelasan

1, Lebih disukai untuk tekanan tinggi, subzero atau suhu tinggi

2, Hub meruncing dan bosan agar sesuai dengan diameter dalam pipa sehingga aliran tidak dibatasi, mencegah turbulensi dan mengurangi erosi

3, Mudah radiografi dan memberikan distribusi tegangan yang sangat baik

Tergelincir

1, Biasanya tidak digunakan dalam aplikasi stres tinggi karena hub dan lampiran las rendah

2, Silps di luar pipa

3, Di dalam flensa dilas pada hub dan ujung pipa

Lap bersama

1, Digunakan jika pelurusan baut atau akses untuk pembersihan diperlukan

2, Mirip dengan slip-on flange saat digunakan dengan ujung rintisan sambungan sendi

3, Radius di persimpangan wajah mengarah dan membosankan untuk mencocokkan ujung rintisan sendi pangkuan

Berulir

1, Digunakan di mana pengelasan akan berbahaya

2, Dirancang untuk aplikasi tekanan rendah dan non-siklik

3, Bore diulir agar sesuai dengan benang pipa

4, Tapered untuk menutup pipa dan flensa

Pengelasan soket

1, Untuk proses kimia berdiameter kecil, saluran distribusi hidrolik dan aliran

2, Mirip dengan slip-on flange

3, Counter bore cocok dengan pipa bor, memungkinkan aliran tidak terbatas

4, Counter bore dari sisi hub cocok diameter luar pipa - dapat memasukkan pipa di soket dengan fillet las di hub

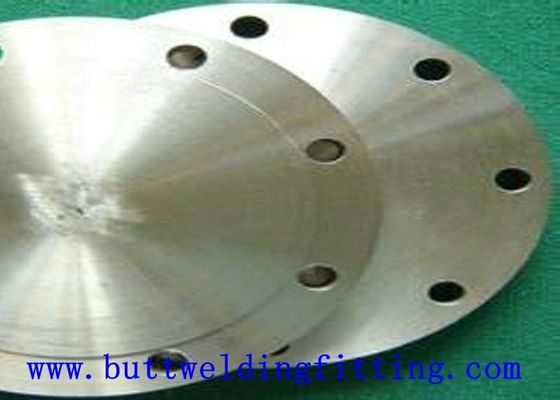

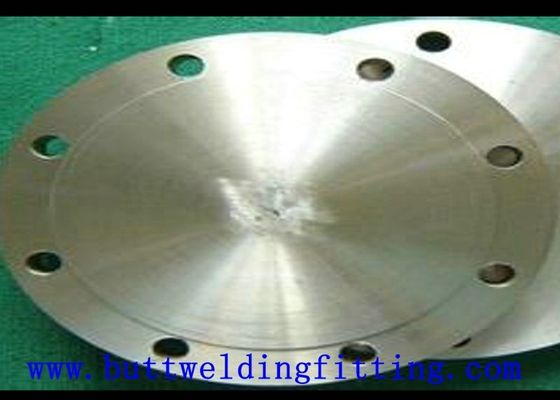

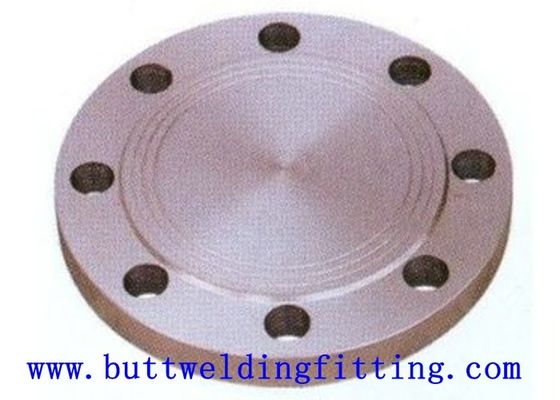

Buta

1, Digunakan untuk menutup ujung pipa

2, Tidak membosankan

3, Mengizinkan akses ke jalur yang disegel

Flensa lainnya

Orifice, Expander, Pengurangan, Ringan, Outlet Belajar, Leher Las Panjang, Metrik, Gambar Angkatan Laut, Gambar Pelanggan
