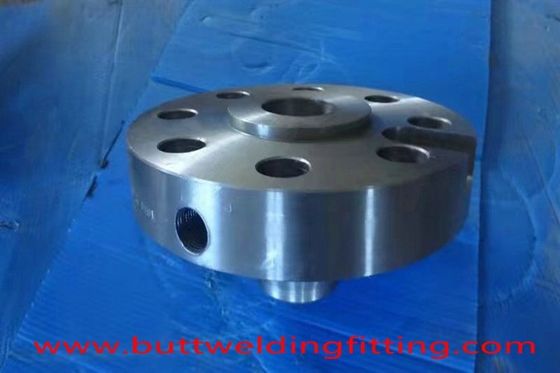

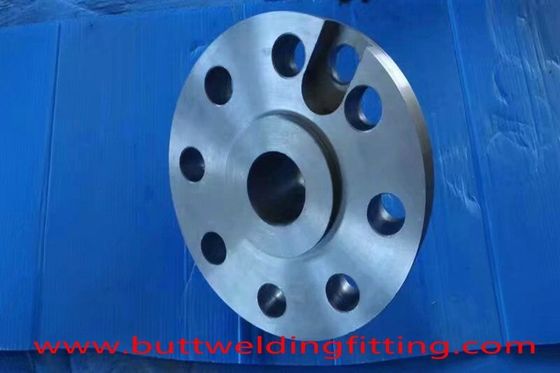

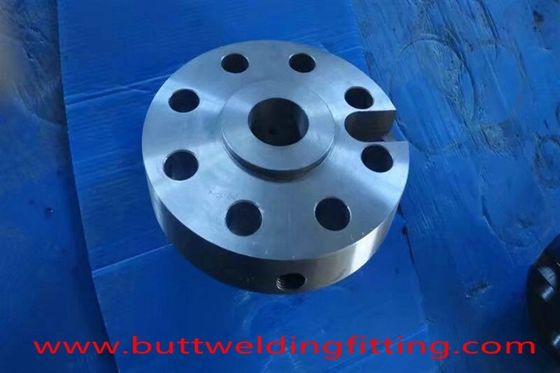

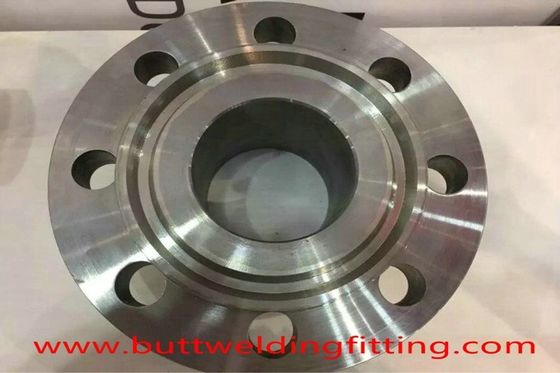

ASTM A182 F44 Super Duplex Stainless Steel Orifice Flange 150lb 4 ''UNS32760

Flensa lubang

Orifice Flensa digunakan dengan orifice meter untuk tujuan mengukur laju aliran baik cairan atau

gas di masing-masing pipa.Pasang tekanan "Tappings", sebagian besar di 2 sisi, berhadapan langsung satu sama lain,

dikerjakan ke dalam flens orifice.Hal ini membuat pembawa orifice terpisah atau sadapan di dinding pipa tidak diperlukan.

Flensa Orifice umumnya dilengkapi dengan Raised Faces atau RTJ (Ring Type Joint).Mereka, untuk semua intensif

tujuan, sama seperti leher las dan flensa slip dengan pemesinan ekstra.

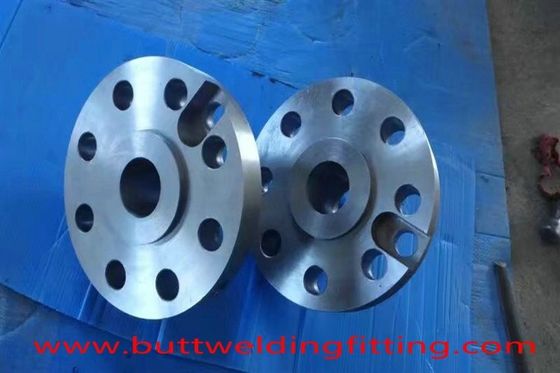

Gambar di sebelah kanan menunjukkan satu set Flensa Orifice, di mana Pelat Orifice dipasang dan sekrup jack dikerjakan.

Sekrup dongkrak ini digunakan untuk memudahkan pemisahan flensa untuk pemeriksaan atau penggantian Pelat Orifice dan gasket.

Kisaran flensa orifice mencakup semua ukuran dan rentang standar, dan semua bahan flensa umum.Flensa tersedia

dalam bentuk Welding Neck, Slip On, dan Threaded, dan biasanya dilengkapi dengan dua sadapan NPT 1/2" di setiap flensa.

Benang Pipa Nasional Amerika Meruncing

NPT adalah koneksi yang paling dikenal dan paling banyak digunakan di mana ulir pipa menyediakan sambungan mekanis dan

segel hidrolik.NPT memiliki benang jantan dan betina runcing yang disegel dengan pita Teflon® atau senyawa sambungan.

ASME B1.20.1 mencakup dimensi dan gaging ulir pipa NPT untuk aplikasi tujuan umum.
