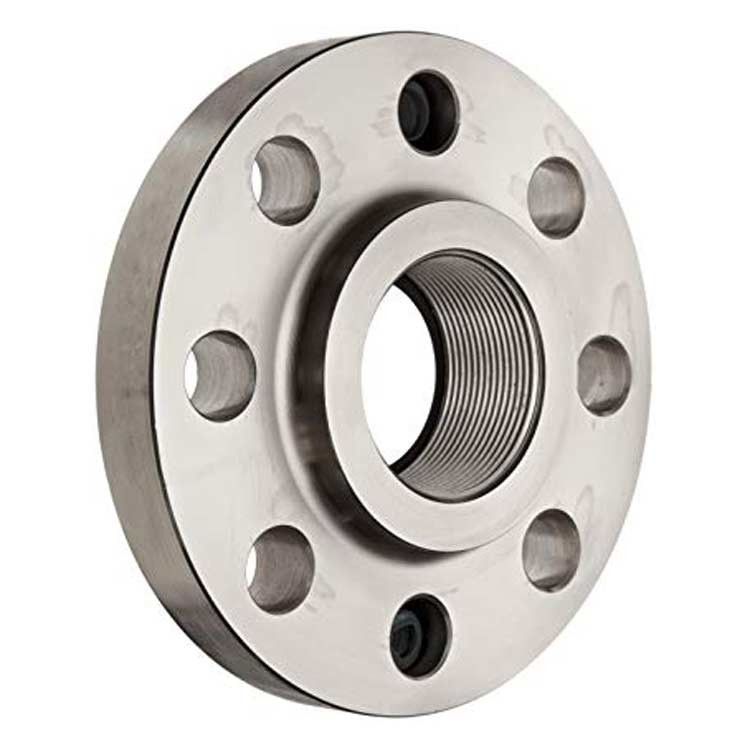

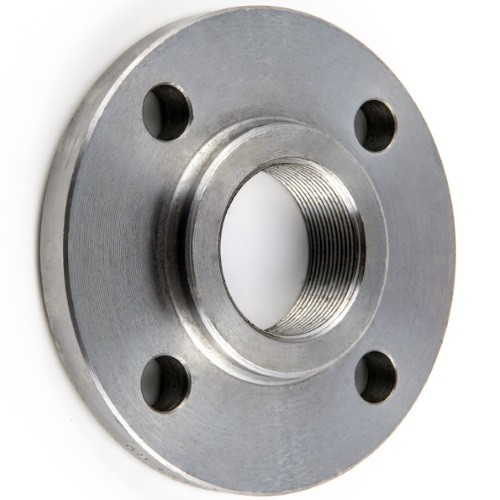

Stainless Steel Sliver 50 # 3000 # 6000 # Pemasangan Pipa Flange Berulir

• Umum Flensa

Flange adalah metode menghubungkan pipa, katup, pompa dan peralatan lainnya untuk membentuk sistem perpipaan.Ini juga menyediakan akses mudah untuk pembersihan, inspeksi atau modifikasi.Flensa biasanya dilas atau disekrup.Sambungan flensa dibuat dengan menyatukan dua flensa dengan gasket di antaranya untuk memberikan segel.

Jenis flensa yang paling banyak digunakan adalah:

Semua jenis kecuali flensa Lap Joint dilengkapi denganwajah flensa terangkat.

• Bahan untuk Flensa

Flensa pipa diproduksi dalam semua bahan yang berbeda seperti baja tahan karat, besi tuang, aluminium, kuningan, perunggu, plastik, dll. Tetapi bahan yang paling sering digunakan adalah baja karbon tempa dan memiliki permukaan yang dikerjakan dengan mesin.

Selain itu, flensa, seperti fitting dan pipa, untuk tujuan tertentu terkadang dilengkapi dengan lapisan bahan dengan kualitas yang sama sekali berbeda dengan flensa itu sendiri, yang disebut "flensa berjajar".

Bahan flensa, pada dasarnya diatur selama pemilihan pipa, dalam banyak kasus, flensa terbuat dari bahan yang sama dengan pipa.

Semua flensa, yang dibahas di situs web ini termasuk dalam standar ASME en ASTM, kecuali dinyatakan lain.ASME B16.5 menjelaskan dimensi, toleransi dimensi, dll. dan ASTM kualitas material yang berbeda.

• Dimensi Flensa

Setiap flange ASME B16.5 memiliki sejumlah dimensi standar.Jika juru gambar di Jepang atau pekerja persiapan di Kanada atau tukang pipa di Australia berbicara tentang flensa Leher Pengelasan NPS 6, Kelas 150, Jadwal 40 ASME B16.5, maka itu melewati flensa yang pada gambar di bawah ini ditunjukkan .

Jika flens dipesan, pemasok ingin mengetahui kualitas bahan.Misalnya ASTM A105 adalah flensa baja karbon yang ditempa, sedangkan A182 adalah flensa baja tahan karat yang ditempa.

Jadi, dalam urutan yang benar ke pemasok dua standar harus ditentukan.

• Koneksi Flange yang Dibaut

Sambungan flensa yang dibaut adalah kombinasi kompleks dari banyak faktor (Flensa, Baut, Gasket, Proses, Suhu, Tekanan, Sedang).Semua berbagai elemen ini saling terkait dan bergantung satu sama lain untuk mencapai hasil yang sukses.
Keandalan sambungan bergelang sangat bergantung pada kontrol yang kompeten dari proses pembuatan sambungan.

Beberapa Kekurangan koneksi flange lainnya..

• Setiap sambungan flensa dapat bocor (beberapa orang mengklaim bahwa sambungan flensa tidak pernah 100 persen anti bocor).
• Sistem pipa bergelang membutuhkan lebih banyak ruang (bayangkan saja rak pipa).
• Isolasi sistem pipa bergelang lebih mahal (tutup flensa khusus).

Tentu saja, koneksi flensa memiliki manfaat besar;beberapa contoh..

• Baris baru dapat berisi beberapa gulungan pipa dan dapat diproduksi di bengkel.
• Gulungan pipa ini dapat dirakit di pabrik tanpa perlu dilas.
• NDO (X-ray, Hydro test dll) di plant tidak perlu, karena sudah dilakukan di bengkel.
• Peledakan dan pengecatan di pabrik tidak perlu, karena ini pun sudah dilakukan di bengkel
  (hanya kerusakan cat selama pemasangan yang harus diperbaiki).
