Bahan di bawah standar ini disebut sebagai WP Grade, dan untuk setiap baja tahan karat kelas WP, beberapa kategori fittings pipa disertakan, untuk menunjukkan bahwa struktur tanpa jahitan atau las digunakan.Penunjukan kelas juga digunakan untuk menunjukkan metode pengujian non-destruktif dan tingkat pengujian non-destruktif (NDE).
Pengolahan panas
Untuk baja kelas H, perawatan panas larutan terpisah diperlukan untuk penggilingan larutan.Semua pekerjaan las harus dilakukan sebelum perawatan panasFitting yang telah diproses langsung dari solusi annealed forging dan stok bar tidak perlu annealed lagi.
Jangkauan standar ASTM A403
Standar ini mencakup beberapa kelas paduan stainless steel austenit dan menggunakan awalan WP atau CR untuk menandai kelas baja,tergantung pada standar ukuran dan tekanan nominal ASTM atau MSS yang berlaku.
ASTM A403 dirancang untuk fittings pipa baja tempa, fittings pipa cor tidak cocok. (Austenitic castings stainless steel termasuk dalam standar ini, A351/A351M, A743/A743M dan A744/A744M.)

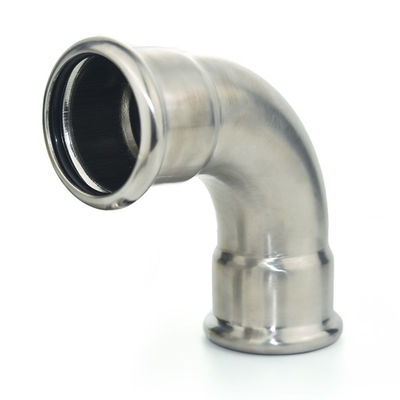

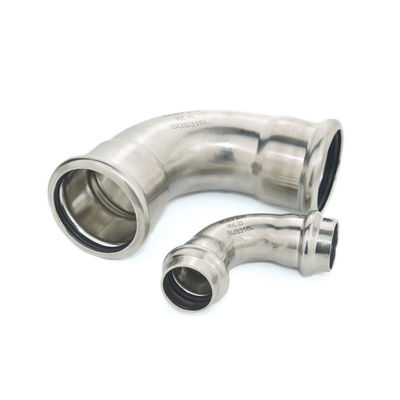

Fittings pipa ASTM A403 dari stainless steel
ASTM A403 Stainless Steel Pipe Fittings mengacu pada bahan fittings stainless austenit yang ditempa dan digulung untuk pipa bertekanan.Mereka dapat digunakan dalam banyak bidang seperti industri teknik, pabrik konversi energi dll.
Komposisi Kimia
Komposit kimiaion dari setiap baja cor atau tungku harus ditentukan dan harus sesuai dengan persyaratan komposisi kimia untuk setiap kelas bahan yang tercantum dalam tabel komposisi kimia.
Sifat-sifat tarik
Sifat tarik dari bahan fitting pipa harus sesuai dengan persyaratan sifat tarik. Uji dan laporan dilakukan sesuai dengan metode dan definisi A370.
Untuk pengujian ketegangan, sampel potong longitudinal atau transversal harus diterima.Meskipun sifat tarik Tabel menentukan persyaratan elongasi untuk sampel longitudinal dan melintang, tidak dimaksudkan untuk berlaku pada saat yang sama. sebaliknya, niat ini bahwa hanya persyaratan elongasi yang sesuai untuk spesimen yang berlaku di arah yang tepat.
Sifat-sifat tarik
Sifat tarik dari bahan fitting pipa harus sesuai dengan persyaratan sifat tarik. Uji dan laporan dilakukan sesuai dengan metode dan definisi A370.
Untuk pengujian ketegangan, sampel potong longitudinal atau transversal harus diterima.Meskipun sifat tarik Tabel menentukan persyaratan elongasi untuk sampel longitudinal dan melintang, tidak dimaksudkan untuk berlaku pada saat yang sama. sebaliknya, niat ini bahwa hanya persyaratan elongasi yang sesuai untuk spesimen yang berlaku di arah yang tepat.
Sifat-sifat tarik
Sifat tarik dari bahan fitting pipa harus sesuai dengan persyaratan sifat tarik. Uji dan laporan dilakukan sesuai dengan metode dan definisi A370.
Untuk pengujian ketegangan, sampel potong longitudinal atau transversal harus diterima.Meskipun sifat tarik Tabel menentukan persyaratan elongasi untuk sampel longitudinal dan melintang, tidak dimaksudkan untuk berlaku pada saat yang sama. sebaliknya, niat ini bahwa hanya persyaratan elongasi yang sesuai untuk spesimen yang berlaku di arah yang tepat.
Laporan uji tarik yang dibuat pada bahan awal harus mencatat:
• Laporan bahan baku harus menunjukkan bahwa sifat-sifat material fittings pipa memenuhi persyaratan standar ini,asalkan pengolahan panas bahan awal sama dengan bahan fittings pipa.
• Jika bahan awal belum diuji, atau jika pengolahan panas bahan awal berbeda dari pemasangan pipa,produsen fittings harus melakukan setidaknya satu uji tarik per baja tungku pada bahan yang mewakili fittings pipa jadi, dan kondisi pengolahan panas harus sama dengan fittings pipa yang diwakili.
Komposisi Kimia
The chemical composition of each cast or furnace steel shall be determined and shall comply with the chemical composition requirements for each grade of material listed in the chemical composition table.
Komposisi kimia (%) dari ASTM A403
| Baja No. | Jenis | Komposisi kimia | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C | Ya. | S | P | Mn | Cr | Tidak | Mo | lainnya | ob | Kami | δ5 | |||
| WP304 | 0.08 | 1 | 0.03 | 0.045 | 2 | 18-20 | 8-11 | 515 | 205 | 28 | ||||
| WP304H | 0.04-0.1 | 1 | 0.03 | 0.045 | 2 | 18-20 | 8-11 | 515 | 205 | 28 | ||||
| WP304L | 0.035 | 1 | 0.03 | 0.045 | 2 | 18-20 | 8-13 | 485 | 170 | 28 | ||||
| WP304LN | 0.03 | 0.75 | 0.03 | 0.045 | 2 | 18-20 | 8-10.5 | N2:0.1-0.16 | 515 | 205 | 28 | |||
| WP304N | 0.08 | 0.75 | 0.03 | 0.045 | 2 | 18-20 | 8-11 | N2:0.1-0.16 | 550 | 240 | 28 | |||
| WP309 | 0.15 | 1 | 0.03 | 0.045 | 2 | 22-24 | 12-15 | 515 | 205 | 28 | ||||
| WP310 | 0.15 | 1.5 | 0.03 | 0.045 | 2 | 24-26 | 19-22 | 515 | 205 | 28 | ||||
| WP316 | 0.08 | 1 | 0.03 | 0.045 | 2 | 16-18 | 10-14 | 2-3 | 515 | 205 | 28 | |||
| WP316H | 0.04-0.1 | 1 | 0.03 | 0.045 | 2 | 16-18 | 10-14 | 2-3 | 515 | 205 | 28 | |||
| WP316LN | 0.03 | 0.75 | 0.03 | 0.045 | 2 | 16-18 | 11-14 | 2-3 | N2:0.1-0.16 | 515 | 205 | 28 | ||
| WP316L | 0.035 | 1 | 0.03 | 0.045 | 2 | 16-18 | 10-16 | 2-3 | 485 | 170 | 28 | |||
| WP316N | 0.08 | 0.75 | 0.03 | 0.045 | 2 | 16-18 | 11-14 | 2-3 | N2:0.1-0.16 | 550 | 240 | 28 | ||
| WP317 | 0.08 | 1 | 0.03 | 0.045 | 2 | 18-20 | 11-15 | 3-4 | 515 | 205 | 28 | |||
| WP317L | 0.03 | 1 | 0.03 | 0.045 | 2 | 18-20 | 11-15 | 3-4 | 515 | 205 | 28 | |||
| WP321 | 0.08 | 1 | 0.03 | 0.045 | 2 | 17-20 | 9-13 | Ti-5C-0.7 | 515 | 205 | 28 | |||
| WP321H | 0.04-0.1 | 1 | 0.03 | 0.045 | 2 | 17-20 | 9-13 | Ti-4C-0.7 | 515 | 205 | 28 | |||
| WP347 | 0.08 | 1 | 0.03 | 0.045 | 2 | 17-20 | 9-13 | Nb+Ta:10C-1.1 | 515 | 205 | 28 | |||
| WP347H | 0.04-0.1 | 1 | 0.03 | 0.045 | 2 | 17-20 | 9-13 | Nb+Ta:8C-1 | 515 | 205 | 28 | |||
| WP348 | 0.08 | 1 | 0.03 | 0.045 | 2 | 17-20 | 9-13 | Ta:0.1 | 515 | 205 | 28 | |||
| WP348H | 0.04-0.1 | 1 | 0.03 | 0.045 | 2 | 17-20 | 9-13 | Ta:0.1 | 515 | 205 | 28 | |||
Catatan:
- Untuk setiap pengurangan 0,01% di bawah maksimum C yang ditentukan, peningkatan 0,06% Mn di atas maksimum yang ditentukan akan diizinkan, hingga maksimum 1,35%.
- Jumlah Cu, Ni, Cr, dan Mo tidak boleh melebihi 1,00%.
- Jumlah Cr dan Mo tidak boleh melebihi 0,32%.
- Ekvivalen karbon maksimum (CE) adalah 0.50, berdasarkan analisis panas dan rumus C.E.=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15.
Bahan yang dilengkapi dengan spesifikasi ini harus sesuai dengan persyaratan spesifikasi A960/A960M termasuk persyaratan tambahan yang ditunjukkan dalam pesanan pembelian.Kegagalan untuk memenuhi persyaratan umum dari Spesifikasi A960/A960M merupakan ketidakcocokan dengan spesifikasi ini . Dalam kasus konflik antara spesifikasi ini dan spesifikasi A960/A960M, spesifikasi ini harus berlaku.
