| Tempat asal: | Cina |
|---|---|
| Nama merek: | TOBO |
| Sertifikasi: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| Nomor model: | 31254 1.4547 254 SMO |
| Kuantitas min Order: | 1pc |
| Harga: | US $ 10 - 100 / Kilogram |
| Kemasan rincian: | Kasing atau palet kayu layak laut yang diikat dengan pita baja atau sesuai kebutuhan klien |
| Waktu pengiriman: | 30 hari Setelah Menerima Pembayaran di Muka 30% melalui T/T atau LC |
| Syarat-syarat pembayaran: | L/C, T/T, Western Union |
| Menyediakan kemampuan: | 50 Metrik Ton/Metrik Ton per Bulan |
| Jenis: | flensa pelat | OD: | 9,5 hingga 219mm |
|---|---|---|---|
| Peringkat Kelas: | 150#~2500# | Menghadapi: | RF (wajah terangkat); FF (wajah datar); RTJ (sendi tipe cincin); RJ (wajah sendi ring) TG (wajah lid |
| Proses manufaktur: | Dorong, Tekan, Tempa, Lempar, dll. | Pengemasan: | Kotak kayu, palet, tas nilon atau sesuai dengan kebutuhan pelanggan |
| MOQ: | 1 PCS | Waktu Pengiriman: | 10-100 hari tergantung pada kuantitas |
| Ketentuan Pembayaran: | L/C,T/T | Pengiriman: | FOB Tianjin/Shanghai, CFR, CIF dll |
| Aplikasi: | Sambungan pipa dan katup | Pengolahan permukaan: | Acar,2B,No.4,BA, Garis Rambut, Cermin |
| Cahaya Tinggi: | Raised Face Plate Ring Flange,Class 150 Plate Ring Flange,Asa B16.5 Plate Ring Flange |
||

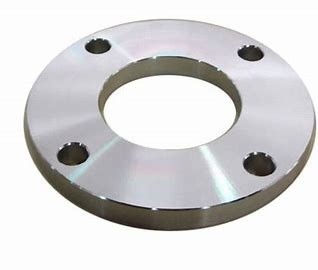

ANSI, ASME, ASA, B16.5 PLATE RING FLANGE RAISED FACE KLAS 150 / 300 / 600
Ukuran:
Bahan:
Standar:
Tempat Asal:
Nomor model:
Standar atau Tidak Standar:
Nama produk:
Jenis:
Pengolahan permukaan:
Teknik:
Aplikasi:
Istilah perdagangan:
Jangkauan ukuran:
MOQ:
Sampel:
Rincian kemasan:
1Palet Kayu
2Tas tenunan anti basah
3. sesuai kebutuhan
Rincian pengiriman:
7-10 hari,sesuai dengan jumlah akhir
| Ukuran Flange & Massa Kira-kira |
| ANSI, ASME, ASA, B16.5 150lb/sq.in. Lembar Ring Flange RF | |||||||||
| ø | D | b | g | m | J | k | Lubang | Aku | Kg. |
| 1/2 " | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0,400 |
| 3/4 " | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0,700 |
| 1 " | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0,800 |
| 1 1/4 " | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1,100 |
| 1 1/2 " | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1,400 |
| 2 " | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2,200 |
| 2 1/2 " | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3,600 |
| 3 " | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4,100 |
| 3 1/2 " | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5,200 |
| 4" | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5,600 |
| 5" | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6,300 |
| 6" | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7,500 |
| 8" | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12,600 |
| 10" | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18,500 |
| 12" | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28,000 |
| 14" | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36,000 |
| 16" | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46,000 |
| 18" | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50,000 |
| 20 " | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64,000 |
| 22" | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72,000 |
| 24" | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89,000 |
|
Catatan:
1Flanges kelas 150 kecuali Lap Joint akan dilengkapi dengan 0,06 (1,6 mm) permukaan yang ditingkatkan, yang termasuk dalam √ Ketebalan √ (C) dan √ Panjang melalui Hub √ (Y1), (Y3). 2Untuk Slip-on, Threaded, Socket Welding dan Lap Joint Flanges, hub dapat dibentuk baik vertikal dari dasar ke atas atau melengkung dalam batas 7 derajat. 3Flanges buta dapat dibuat dengan hub yang sama seperti yang digunakan untuk Slip-on Flanges atau tanpa hub. 4Permukaan gasket dan bagian belakang (permukaan bantalan untuk bolting) dibuat sejajar dalam 1 derajat.tanpa mengurangi ketebalan (C). 5. kedalaman Socket (D) tercakup oleh ANSI B 16.5 hanya dalam ukuran sampai 3 inci, lebih dari 3 inci adalah pada pilihan produsen. |
| ANSI, ASME, ASA, B16.5 300lb/sq.in. Lembar Flange RF | |||||||||
| ø | D | b | g | m | J | k | Lubang | Aku | Kg. |
| 1/2 " | 95,6 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,700 |
| 3/4 " | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,100 |
| 1 " | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,400 |
| 1 1/4 " | 133,3 | 19,0 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 1,800 |
| 1 1/2 " | 155,6 | 20,6 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 2,600 |
| 2 " | 165,1 | 22,2 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,400 |
| 2 1/2 " | 190,5 | 25,4 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 4,400 |
| 3 " | 209,5 | 28,6 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 6,100 |
| 3 1/2 " | 228,6 | 30,2 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 22,2 | 7,500 |
| 4" | 254,0 | 31,7 | 157,2 | 146,0 | 116,1 | 200,0 | 8 | 22,2 | 10,100 |
| 5" | 279,4 | 34,9 | 185,7 | 177,8 | 143,8 | 234,9 | 8 | 22,2 | 12,500 |
| 6" | 317,5 | 36,5 | 215,9 | 206,4 | 170,7 | 269,9 | 12 | 22,2 | 14,100 |
| 8" | 381,0 | 41,3 | 269,9 | 260,3 | 221,5 | 330,2 | 12 | 25,4 | 24,800 |
| 10" | 444,5 | 47,6 | 323,8 | 320,7 | 276,3 | 387,3 | 16 | 28,6 | 37,100 |
| 12" | 520,7 | 50,8 | 381,0 | 374,6 | 327,1 | 450,8 | 16 | 31,7 | 50,000 |
| 14" | 584,2 | 54,0 | 412,7 | 425,4 | 359,1 | 514,3 | 20 | 31,7 | 70,000 |
| 16" | 647,7 | 57,1 | 469,9 | 482,6 | 410,5 | 571,5 | 20 | 34,9 | 90,000 |
| 18" | 711,2 | 60,3 | 533,4 | 533,4 | 461,8 | 628,6 | 24 | 34,9 | 112,000 |
| 20 " | 774,7 | 63,5 | 584,2 | 584,2 | 513,1 | 685,8 | 24 | 34,9 | 133,000 |
| 22" | 838,2 | 66,7 | 641,2 | 641,2 | 564,4 | 742,9 | 24 | 41,3 | 197,000 |
| 24" | 914,4 | 69,8 | 692,1 | 701,7 | 615,9 | 812,8 | 24 | 41,3 | 208,000 |
|
Catatan:
1Flanges kelas 300 kecuali Lap Joint akan dilengkapi dengan 0,06 (1,6 mm) muka yang ditingkatkan, yang termasuk dalam √ Ketebalan √ (C) dan √ Panjang melalui Hub √ (Y1), (Y3). 2Untuk Slip-on, Threaded, Socket Welding dan Lap Joint Flanges, hub dapat dibentuk baik vertikal dari dasar ke atas atau melengkung dalam batas 7 derajat. 3Flanges buta dapat dibuat dengan hub yang sama seperti yang digunakan untuk Slip-on Flanges atau tanpa hub. 4Permukaan gasket dan bagian belakang (permukaan bantalan untuk bolting) dibuat sejajar dalam 1 derajat.tanpa mengurangi ketebalan (C). 5. kedalaman Socket (D) tercakup oleh ANSI B 16.5 hanya dalam ukuran sampai 3 inci, lebih dari 3 inci adalah pada pilihan produsen. |
| ANSI, ASME, ASA, B16.5 600lb/sq.in. | |||||||||
| ø | D | b | g | m | J | k | Lubang | Aku | Kg. |
| 1/2 " | 95,2 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,800 |
| 3/4 " | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,400 |
| 1 " | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,600 |
| 1 1/4 " | 133,3 | 20,6 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 2,100 |
| 1 1/2 " | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 3,100 |
| 2 " | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,700 |
| 2 1/2 " | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 5,400 |
| 3 " | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 7,300 |
| 3 1/2 " | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 25,4 | 8,900 |
| 4" | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 215,9 | 8 | 25,4 | 11,800 |
| 5" | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 266,7 | 8 | 28,6 | 24,500 |
| 6" | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 292,1 | 12 | 28,6 | 29,500 |
| 8" | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 349,2 | 12 | 31,7 | 43,000 |
| 10" | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 431,8 | 16 | 34,9 | 70,000 |
| 12" | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34,9 | 86,000 |
| 14" | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 527,0 | 20 | 38,1 | 100,000 |
| 16" | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 603,2 | 20 | 41,3 | 142,000 |
| 18" | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 654,0 | 20 | 44,4 | 175,000 |
| 20 " | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44,4 | 232,000 |
| 22" | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47,6 | 292,000 |
| 24" | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330,000 |
|
Catatan:
1Flanges kelas 600 kecuali Lap Joint akan dilengkapi dengan 0,25 (6,35 mm) muka yang diangkat, yang tidak termasuk dalam √ Ketebalan √ (C) dan √ Panjang melalui Hub √ (Y1), (Y3). 2Untuk Slip-on, Threaded, Socket Welding dan Lap Joint Flanges, hub dapat dibentuk baik vertikal dari dasar ke atas atau melengkung dalam batas 7 derajat. 3Flanges buta dapat dibuat dengan hub yang sama seperti yang digunakan untuk Slip-on Flanges atau tanpa hub. 4Permukaan gasket dan bagian belakang (permukaan bantalan untuk bolting) dibuat sejajar dalam 1 derajat.tanpa mengurangi ketebalan (C). 5Dimensi ukuran 1/2 sampai 3 1/2 adalah sama dengan Flanges Kelas 400. 6. kedalaman Socket (D) tercakup oleh ANSI B 16.5 hanya dalam ukuran sampai 3 inci, lebih dari 3 inci adalah pada pilihan produsen. |
| Kapasitas Produksi & Rincian Pembelian | ||
| 1. | Ukuran Flange Supply DN15 - DN2000 (1/2 " - 80"), Flange yang Dipalsukan. | |
| 2. | Bahan Baja Karbon: ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20#, 20Mn dll. | |
| 3. | Bahan baja tahan karat: ASTM A182 F304, F304L, F316, F316L, F321 dll. | |
| 4. | Flanges Anti Rust: Minyak Anti Rust, Cat Hitam, Lapisan Cat Kuning, Hot Dip Galvanized, Cold Galvanized dll. | |
| 5. | Output bulanan: 3000 ton per bulan. | |
| 6. | Istilah Pengiriman: CIF, CFR, FOB, EXW. | |
| 7. | Syarat Pembayaran: Wire Transfer (T/T), Irrevocable L/C at Sight dll. | |
| 8. | Jumlah pesanan minimum: 1 ton atau 100 pcs. | |
| 9. | Jaminan Kualitas: Sertifikat EN10204 3.1, Sertifikat Pabrik, Pemeriksaan Pihak Ketiga, Layanan Penggantian Gratis. | |
