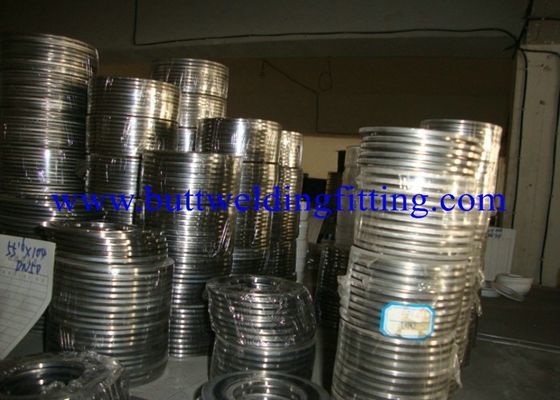

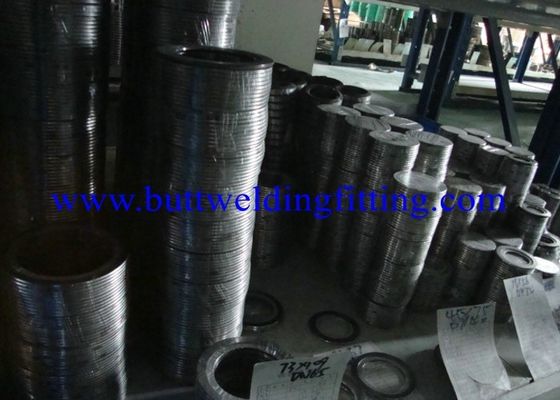

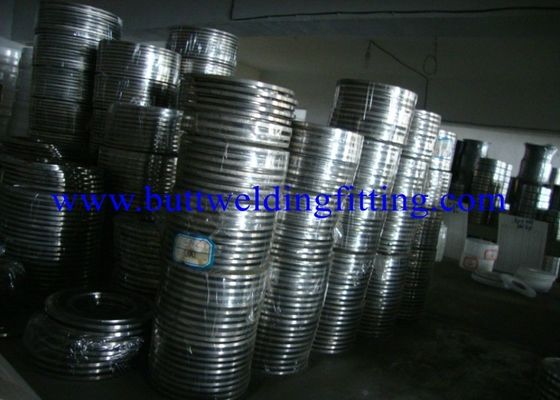

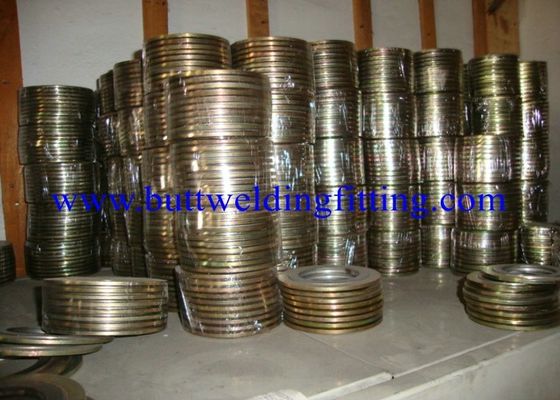

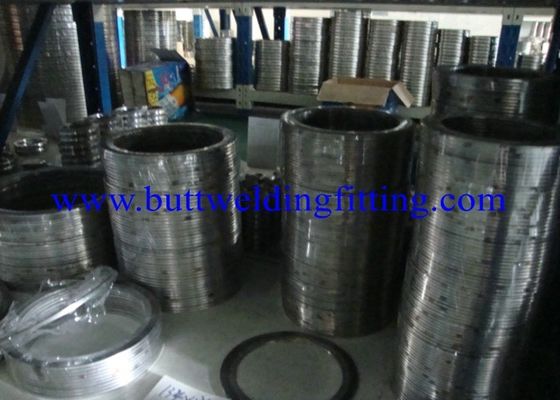

Duplex Stainless Steel Spiral Wound Gasket 31803 / 2205 Bergelombang

  • Duplex Stainless Steel Spiral Wound Gasket 31803 / 2205 Corrugated
  • Duplex Stainless Steel Spiral Wound Gasket 31803 / 2205 Corrugated
  • Duplex Stainless Steel Spiral Wound Gasket 31803 / 2205 Corrugated
  • Duplex Stainless Steel Spiral Wound Gasket 31803 / 2205 Corrugated
  • Duplex Stainless Steel Spiral Wound Gasket 31803 / 2205 Corrugated
Tempat asal China / Jepang / Jerman
Nama merek TOBO/TPCO/TISCO/VALIN/METAL
Sertifikasi ISO/PED/TUV/SGS/LR/BV
Nomor model gasket datar; gasket cincin datar; gasket logam datar; non asbes gasket terkompresi grafit; gaske
Kuantitas min Order 1pc
Harga 0.1USD
Kemasan rincian Ply-WOODEN CASE
Waktu pengiriman 3-15WORKDAYS
Syarat-syarat pembayaran Western Union,
Menyediakan kemampuan 3000000pcs / Tahun
Detail produk
Nama Produk Gasket Stainless Steel Nomor model 311803 Gasket stainless steel dupleks
Standar atau tidak standar Standar Standar DlN EN 1514-4
Menyoroti

Gasket cincin datar

,

Gasket logam bergelombang
Tinggalkan pesan
Deskripsi Produk
Spiral Wound Gasket, Gasket Stainless Steel, 321 Gasket logam bergelombang 1.4541 Gasket cincin datar; Gasket logam datar

Gasket Logam Bergelombang

1. Bahan: SS321 SS304, SS316, CS, grafit
2. Suhu Kerja (maks.): 650 derajat C
3. Tekanan Kerja: 6.4 ~ 16.0Mpa

Metal Gasket bergelombang diisi dengan Graphite

Corrugated Gasket terbuat dari pelat logam datar mesin dengan permukaan bergelombang atau bergelombang dalam sudut 90 derajat.

Gasket bergelombang dengan cincin dalam dan luar atau gasket komposit yang dilekatkan dengan grafit fleksibel atau lembaran Teflon tersedia tergantung pada lokasi dan persyaratan kerja.

Berlaku untuk lokasi tekanan tinggi dan suhu tinggi. Tahan korosi yang kuat, fungsi penyegelan yang stabil dan andal.

Suhu Kerja (maks.): 650 ° C Tekanan Kerja: 6.4 ~ 16.0Mpa


Dimensi untuk Gasket Logam Bergelombang (CMG) yang Sesuai dengan Flensa ASME B16.5

Bahan Inti

Maks. Suhu

Besi tahan karat

1000-1600 ° F535-870 ° C)

Baja Karb

800 ° F425 ° C

Kuningan

500 ° F260 ° C

Tembaga

600 ° F315 ° C)

Aluminium

800 ° F (425 ° C

Monel

1500 ° F (815 ° C

Nikel

1400 ° F760 ° C

Inconel

2000 ° F1100 ° C

Bahan menghadap

Maks. Suhu

Tekanan di Temp Kamar

Min.Mpa (PSI)

Max.Mpa (PSI)

Grafit Fleksibel

500 ° C932 ° F

17 (2500)

500 (72500)

Lembar Non-Asbestos

400 ° C752 ° F

233300

500 (72500)

PTFE

260 ° C500 ° F

172500

500 (72500)

Gasket cincin logam disegel flensa pipa tekanan, diterapkan pada bejana tekan minyak dan gas, kapal selam, permukaan sambungan berkecepatan tinggi, suhu tinggi dan sambungan penutup katup tekanan tinggi.Ada berbagai bahan dan dalam bentuk yang cocok untuk desain yang berbeda dan persyaratan operasional, sepenuhnya sesuai dengan ANSI B16.20. Dalam flange beralur tipe flat baru, besi hitam umum, elips stainless steel (Oval) dan segi delapan dapat digunakan secara bergantian. perusahaan dapat dalam waktu pengiriman paling singkat.
Catatan: kekerasan bahan cincin logam yang dipilih harus lebih rendah dari flensa 15 ~ 20 HB, dan produk lama tidak direkomendasikan untuk penggunaan berulang, karena pengerasan dan kerusakan material dapat terjadi dan kinerja flensa atau penyegelan.
Cincin logam Hollow terbuat dari tahan suhu tinggi dan tidak ada korosi produksi tabung stainless steel. Itu bisa membuat lubang di bagian dalam atau luar cincin logam berongga, ketika tekanan naik, fungsi penyegelan otomatis akan berfungsi. Cincin o dengan lubang kecil cincin, terutama penerapan tekanan lebih dari 70kgf / cm ², dapat menangani lebih banyak tekanan daripada cincin tipe O dasar. Cincin logam berongga berdasarkan kebutuhan pelanggan, seperti PTFE berlapis atau pelapisan perak dan permukaan.

Bahan
Max Hardness
HBS HRB
Suhu Maks
℃
Singkatan
304
160 83
700
304
304L Stainless Steel
150 80
450
304L
316 Stainless Steel
160 83
700
316
316L Stainless Steel
150 80
450
316L
321 Baja Tahan Karat
160 83
700
321
410 Stainless Steel
170 86
650
310
347 Baja Tahan Karat
160 83
700
347
Baja karbon
-40 -130
5401000
CRS

Logam bergelombang dilapisi dengan grafit, keramik atau lapisan PTFE. Lapisan finishing tambahan diterapkan tergantung pada persyaratan media yang akan disegel. Gasket seperti itu digunakan pada permukaan penyegelan yang tidak rata atau terdistorsi, di mana lebih banyak bahan elastis dengan kinerja penyegelan yang lebih baik.

Catatan: Logamnya setebal 0,5 mm dan pitch bergelombang 3mm, 4mm atau 6mm tergantung lebar gasket. Ketebalan gelombang adalah sekitar. 1mm hingga 1,5mm, tergantung pada ukuran gasket. Logam bergelombang dapat ditutupi dengan grafit, keramik atau lapisan PTFE dengan ketebalan 0,5mm, 1mm atau 1,5mm.
