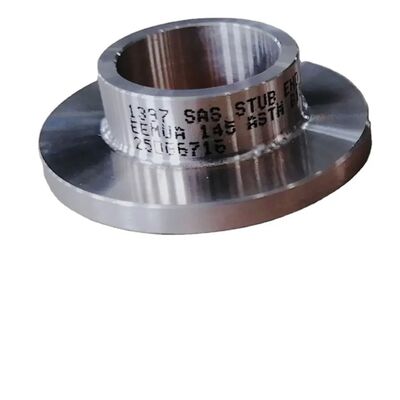

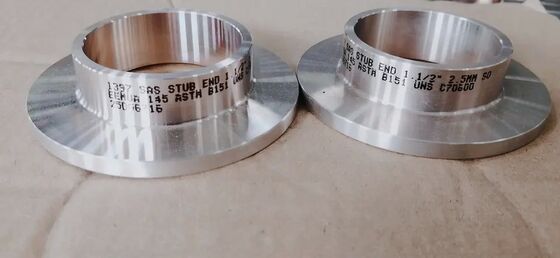

Stainless Steel 304/316L Lap Joint Stub Berakhir Butt Weld Fitting untuk Pipa Petrokimia

Sambungan Ujung Las Tumpul Baja Tahan Karat Sambungan Tumpang Tindih Sambungan Sambungan Pipa Tempa ASME

1. Deskripsi Produk

Sambungan Ujung Baja Tahan Karat adalah fitting transisi penting yang mengubah ujung pipa menjadi permukaan penyegelan flensa standar. Nilai intinya bukan pada menjadi "pipa pendek berflensa" sederhana, tetapi pada proses pembentukan tumpang tindih (flare). Mereka dibagi menjadi dua jalur manufaktur: Seamless (SMLS) – dibentuk secara integral dari pipa baja seamless, menampilkan struktur butir padat tanpa jahitan las longitudinal, cocok untuk kondisi tekanan tinggi dan sangat korosif; Welded (WELD) – dibentuk gulungan dari pelat baja dan dilas, menawarkan efektivitas biaya yang lebih baik untuk sistem berdiameter besar bertekanan rendah. Untuk kedua jenis, bagian belakang tumpang tindih dilengkapi dengan sudut R atau chamfer yang sesuai dengan lubang bagian dalam flensa sambungan tumpang tindih, memastikan tekanan flensa yang seragam selama pengikatan tanpa menciptakan titik konsentrasi tegangan.

2.Aplikasi Produk

1. Jaringan Uap Bertekanan & Bertemperatur Tinggi: Digunakan pada saluran masuk dan keluar pipa uap utama dan uap reheat di pembangkit listrik. Sambungan las tumpul sambungan ujung menggantikan pengelasan langsung flensa ke pipa, mencegah patah lelah pada leher flensa akibat fluktuasi suhu yang drastis.

2. Pipa dengan Getaran Parah (Kompresor Resiprokal): Digunakan pada saluran masuk/keluar kompresor resiprokal. Karena flensa sambungan tumpang tindih tidak dilas kaku ke pipa, ia secara efektif meredam kerusakan geser yang disebabkan oleh getaran pada sambungan las.

3. Bagian "Pengorbanan" yang Dapat Diganti: Digunakan pada saringan masuk pompa, saluran penukar panas, dan lokasi erosi tinggi lainnya. Sambungan ujung bertindak sebagai komponen pengorbanan yang dapat diganti, memperpanjang masa pakai badan peralatan yang mahal.

4. Cabang Pipa Instrumen Presisi dan Pengambilan Sampel: Untuk saluran cabang instrumen berdiameter kecil (DN15~DN50), menggunakan sambungan ujung dengan flensa sambungan tumpang tindih memungkinkan penyesuaian orientasi instrumen dengan mudah tanpa memutar badan instrumen presisi itu sendiri.

​3. Keunggulan Produk

1. Penghindaran Risiko Korosi Antar Butir 100%: Bagian tumpang tindih mengalami perlakuan Annealing Larutan untuk sepenuhnya menghilangkan tegangan sisa dari pengerjaan dingin. Karena permukaan tumpang tindih dan lubang bagian dalam tidak memiliki zona terpengaruh panas las (HAZ), mereka menawarkan keuntungan keamanan mutlak pada media yang rentan terhadap korosi antar butir, seperti asam nitrat dan asetat.

2. Kontrol Rantai Dimensi yang Ketat: Diameter luar tumpang tindih dan radius akar (radusing) dibentuk secara presisi dalam satu cetakan, memastikan kesesuaian 100% dengan bahu counterbore flensa sambungan tumpang tindih standar, mencegah kebocoran tidak terpusat yang disebabkan oleh kemiringan flensa setelah pemasangan.

3. Pengujian NDT (Non-Destructive Testing) yang Sepenuhnya Dapat Dilacak: Semua ujung bevel las tumpul dan bagian tumpang tindih menjalani inspeksi Liquid Penetrant (PT) atau Magnetic Particle (MT) sebelum pengiriman. Jahitan longitudinal sambungan ujung las menjalani Radiographic Testing (RT) untuk memastikan tidak ada retakan internal, porositas, atau inklusi terak.

4. Desain Transisi Ketebalan Dinding yang Dioptimalkan: Ketebalan dinding pada ujung las tumpul sejajar dengan pipa penghubung (ID yang sama), menghilangkan turbulensi dan zona mati pusaran, mengurangi korosi yang dipercepat aliran, sekaligus memfasilitasi pemanasan awal dan perlakuan panas pasca-las.

5. Tingkat Perbaikan Las di Lokasi Tinggi: Hanya satu las tumpul melingkar yang diperlukan saat menghubungkan ke jalur pipa, menghilangkan kebutuhan akan dua las fillet dibandingkan dengan flensa leher las. Ini mengurangi beban kerja pengelasan lebih dari 40% dan membuatnya jauh lebih mudah untuk mencapai penetrasi penuh 100%.

​

4. Spesifikasi Produk Utama

FAQ

1. Apakah Anda perusahaan dagang atau produsen? Kami adalah produsen, Anda dapat melihat sertifikasinya.

2.Berapa lama waktu pengiriman Anda? Umumnya 5-10 hari jika barang tersedia. atau 15-20 hari jika barang tidak tersedia, sesuai dengan jumlah.

3. Apakah Anda menyediakan sampel? apakah gratis atau tambahan? Ya, kami dapat menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.

4. Apa syarat pembayaran Anda? Pembayaran=1000USD, 50% T/T di muka, saldo sebelum pengiriman.
