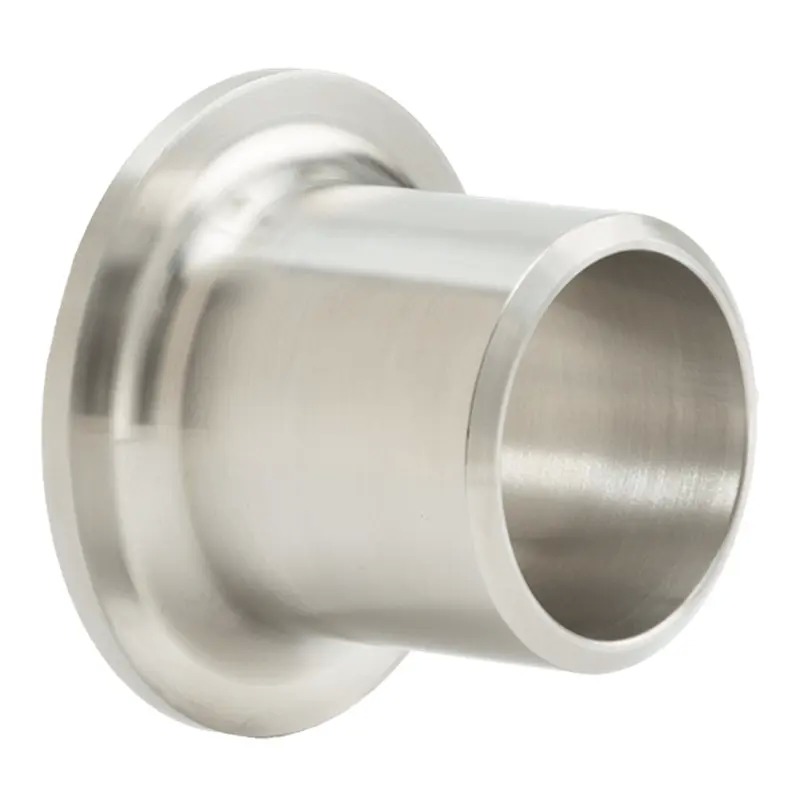

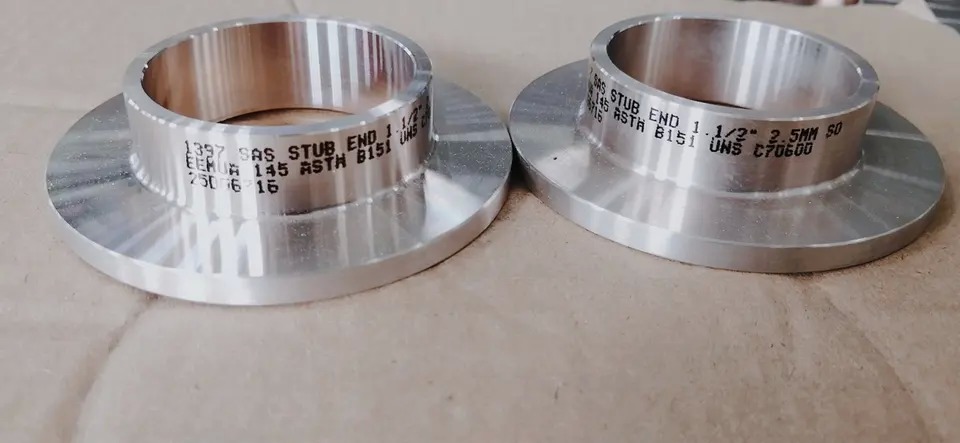

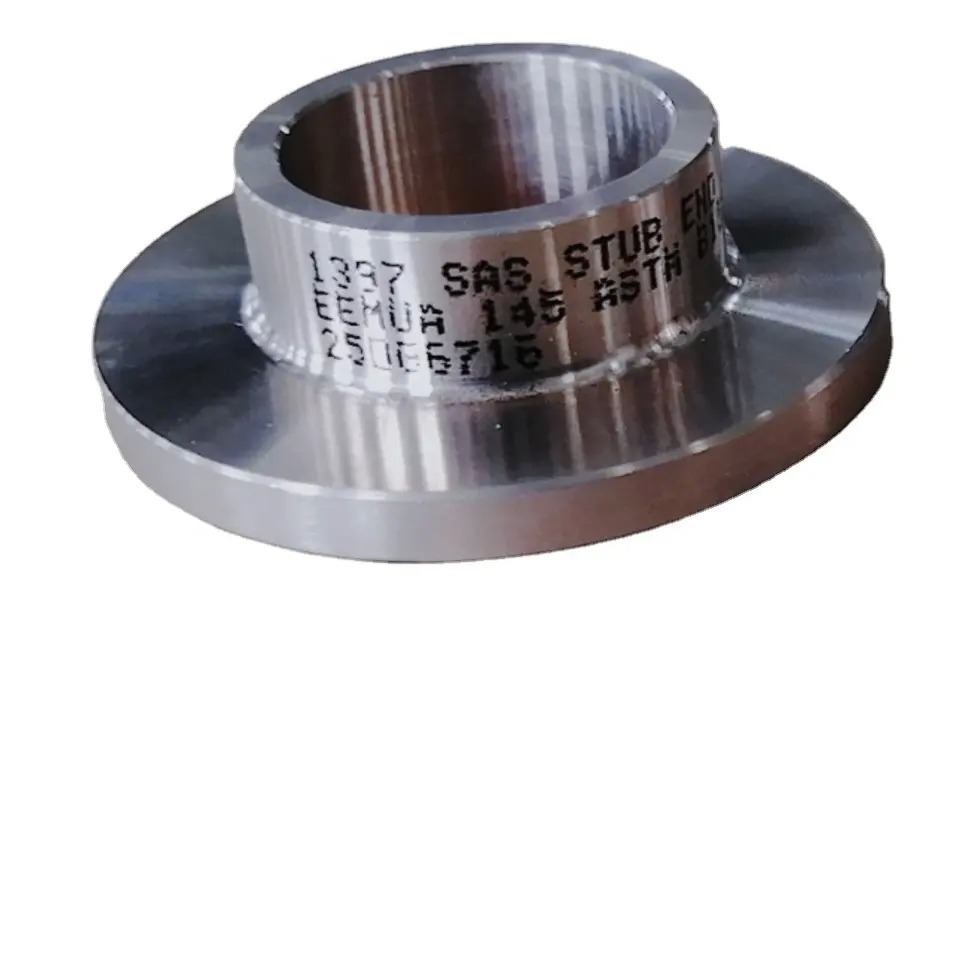

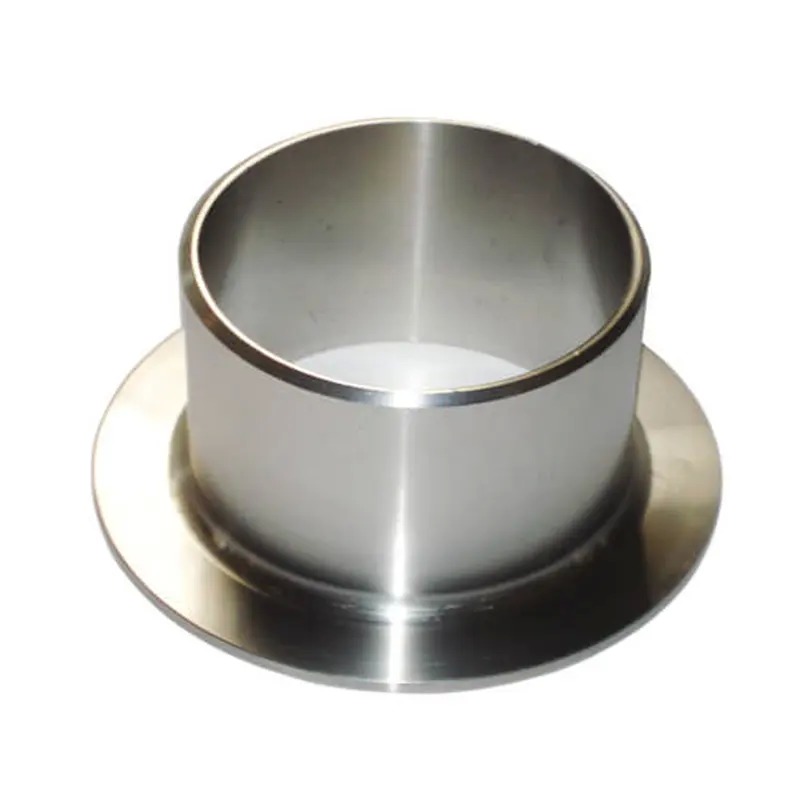

Stub Baja Tahan Karat ASTM A403 316L Berakhir Sambungan Lap ASME B16.9

  • ASTM A403 316L Stainless Steel Stub Ends ASME B16.9 Lap Joint
  • ASTM A403 316L Stainless Steel Stub Ends ASME B16.9 Lap Joint
  • ASTM A403 316L Stainless Steel Stub Ends ASME B16.9 Lap Joint
  • ASTM A403 316L Stainless Steel Stub Ends ASME B16.9 Lap Joint
  • ASTM A403 316L Stainless Steel Stub Ends ASME B16.9 Lap Joint
Tempat asal Shanghai, Tiongkok
Nama merek TOBO
Sertifikasi ISO/TUV/SGS
Nomor model Stub Stainless Steel Berakhir
Kuantitas min Order 1 buah
Harga Dapat dinegosiasikan
Kemasan rincian Paket pengiriman standar
Waktu pengiriman 15-30 hari kerja
Syarat-syarat pembayaran T/T, Western Union
Menyediakan kemampuan 10ton/bulan
Detail produk
Nama Produk Stub Baja Tahan Karat ASTM A403 316L Berakhir Sambungan Lap ASME B16.9 Teknik Pengecoran
Metode Pengolahan Digulung dingin dan dianil Jenis Ujung Rintisan
Jenis Mulus Ketebalan Sch 5s, Sch 10s, Sch 40s, Sch 80s
Menyelesaikan acar, dipoles Proses Manufaktur Dorong, tekan, forge, cast, dll.
Tipe akhir Pola pendek, Pola panjang Ketebalan Dinding Sch5s ~ xxs
Tekanan 3000LB, 6000LB, 9000LB Perawatan Permukaan Pengasinan, Pemolesan, Sandblasting
Bahan Baja Tahan Karat (umumnya SS304, SS316) Tipe akhir Ujung Las Butt
E-mail andyhuang@cnjdgy.com Peringkat Tekanan 3000/6000/9000PSI
Menyoroti

Ujung stub baja tahan karat ASTM A403

,

316L lap joint stub ends

,

Fitting baja tahan karat ASME B16.9
Tinggalkan pesan
Deskripsi Produk

ASTM A403 316L Stainless Steel Stub End ASME B16.9 Lap Joint



1.Deskripsi produk

Stainless Steel Stub Ends, juga dikenal dalam teknik sebagai "Lap Joint Stub Ends" atau "Von Roll-type flanged pipe ends", pada dasarnya adalah elemen sambungan pipa yang terputus tegangan.Mereka memisahkan "fungsi penyegelan menahan tekanan" dari "fungsi pengikat baut": ujung stub menahan tekanan media, korosi, dan erosi, sementara ring flange sendi lap secara eksklusif menyediakan beban pengikat baut. This design ensures that weld stresses and flange sealing stresses do not superimpose or interfere with each other when the piping system experiences extreme temperature differentials or mechanical vibrationsProduk diproduksi sesuai dengan tiga sistem standar global utama: Amerika (ASME B16.9 / MSS SP-43), Jerman (DIN EN 1092-1 / DIN 2673) dan Jepang (JIS B2311 / B2220),memungkinkan integrasi yang mulus ke dalam proyek rekayasa ekspor dan domestik yang beragam. poin.

2.Aplikasi Produk

Produk ini dirancang khusus untuk empat kondisi layanan ekstrim dan skenario khusus berikut:

  1. Saluran pipa kriogenik dan suhu ultra-rendah (-196°C untuk LN2/LNG): Digunakan di terminal penerima LNG dan saluran transfer nitrogen cair unit pemisahan udara.Ketika dipasangkan dengan flanges sendi panggul, mereka secara efektif mengkompensasi kontraksi aksial besar yang disebabkan oleh penyusutan dingin, mencegah patah rapuh.

  2. Minyak berat suhu tinggi dan jalur yang ditelusuri oleh uap (≥ 400 °C): Digunakan di unit penyulingan atmosfer/vakum kilang minyak dan saluran gas hidrokarbon suhu tinggi yang mengalami cracking katalitik.Ujung-ujung stub pola panjang posisi butt-weld jauh dari zona tekanan lap suhu tinggi, mencegah kegagalan permukaan penyegelan flange karena merangkak pada suhu tinggi.

  3. Saluran pipa lumpur bererosi tinggi dan berbahan padat: Digunakan di pertambangan dan metalurgi slurry transportasi dan desulfurasi batu kapur slurry sirkulasi jalur.Menghilangkan deposisi lumpur dan erosi pusaran lokalSetelah dipakai, hanya ujung tungkai yang perlu diganti, bukan flange berukuran besar.

  4. Sistem vakum ultra-tinggi (≤10−5 Pa): Digunakan dalam saluran evakuasi ruang vakum industri semikonduktor dan fotovoltaik.Lap sealing wajah adalah ultra-selesai dan dipasangkan dengan gasket tembaga bebas oksigen atau logam C-ring untuk mencapai tingkat outgassing yang sangat rendah dan tingkat kebocoran di bawah vakum ultra tinggi.

3.Keuntungan produk



Titik Teknik Solusi Produk ini
Masalah Pengelasan Logam yang Berbeda Menghilangkan kebutuhan untuk langsung mengelap pipa SS ke flang CS. Cukup membeli kedua bahan secara terpisah dan menghubungkan secara mekanis melalui baut,menghindari risiko korosi galvanik dan embrittlement di lapisan las logam yang berbeda.
Flang-Bore Besar Tidak Bisa Digulung Panas di Situs Flang sendi lingkaran berputar secara independen dari pipa. Pemasangan tidak memerlukan pemanasan atau pengangkatan/putaran pipa besar secara keseluruhan.Hanya memutar cincin flange untuk menyelaraskan baut di seluruh pusat, secara drastis mengurangi jam kerja instalasi.
Kompensasi termal aksial yang tidak cukup Kebersihan yang disediakan (biasanya 1 ~ 2mm) memungkinkan pipa untuk meluncur bebas ke arah aksial, bertindak sebagaisendi ekspansi aksial, mengurangi ketergantungan pada loop ekspansi atau kompensator balok logam.
Beban Nozzle Peralatan yang Terlalu Banyak Karena tidak ada momen lentur yang ditransmisikan (flange sendi lap tidak dilas), momen lentur besar dari pipa mati atau ekspansi termal tidak langsung ditransfer ke nozel peralatan,melindungi secara efektif nozel masuk/keluar pompa dan kompresor dari retakan beban berlebihan.
Efisiensi Perputaran persediaan yang Rendah Standarisasi pada satu ukuran cincin flange (misalnya, PN16/Kelas 150) dan hanya menyimpan ujung tunggul dalam bahan yang berbeda (304/316L/Duplex).Ini mencapai "satu cincin cocok beberapa bahan" strategi pelepasan fleksibel.





Stub Baja Tahan Karat ASTM A403 316L Berakhir Sambungan Lap ASME B16.9

4Spesifikasi produk utama

Dimensi Parameter Standar AS (ASME) Bahasa Jerman/Eropa (DIN/EN) Bahasa Jepang (JIS) Rekomendasi Pilihan Pabrik Kami
Standar Dimensi ASME B16.9 / B16.28 DIN 2616 / EN 12560-3 JIS B2311 / B2312 Memprioritaskan ASME untuk ekspor Amerika; DIN untuk proyek Eropa
Toleransi OD lap (A) ±1,6mm (NPS 1⁄2 ~ 48) ±2,0mm (DN15~1200) ±2,0mm (15A~600A) Saat dicampur, prioritaskan pencocokan denganDN/PNPelabelan
Sistem Ketebalan Dinding Sch 5S / 10S / 40S / 80S Seri 1 / Seri 2 (berbasis PN) Penyakit menular seksual / XS / XXS Membeli secara ketat dengan menggambar ketebalan dinding Sch atau mm; tidak mencampur sistem
Peringkat Tekanan-Suhu Terbatas oleh flange kawin, Kelas 150 ~ 2500 Terbatas oleh flange kawin, PN 6 ~ PN 400 Terbatas oleh flange kawin, 10K ~ 40K Untuk suhu tinggi (> 350°C), tingkat de-rate; lihat ASME B16.5 Appendix
Radius Lap Root Fillet (Kritis) R ≥ 3,0 mm (transisi lancar) R ≥ 3,0mm (sama dengan ASME) R ≥ 2,5 mm (sedikit lebih tajam) R terlalu kecilmenyebabkan konsentrasi stres; konfirmasi alat sebelum memesan
Keterangan ID Flange Pasangan Sekitar 1,6 mm lebih besar dari OD Sekitar 2,0 mm lebih besar dari OD Sekitar 1,5 mm lebih besar dari OD Klirens yang tidak cukup menyebabkan kejang suhu tinggi; yang berlebihan menyebabkan eksentrisitas
Tingkat NDE (Ujian Non-Destruktif) PT/MT opsional; RT atas permintaan PT/MT wajib (DIN EN 10204 3.1 sertifikat) PT wajib Untuk kasus kritis, tambahkan100% verifikasi ketebalan UTuntuk memeriksa penipisan lingkaran
Material Impact Test Temp -29°C (tidak wajib tetapi disarankan) -20°C / -40°C (EN 13445 wajib) -10°C / -20°C Proyek LNG HARUS memerlukan laporan tes dampak suhu rendah -196°C
