MSS SP-43 Stub Stainless Steel Berakhir Sambungan Lap Pola Pendek 316L

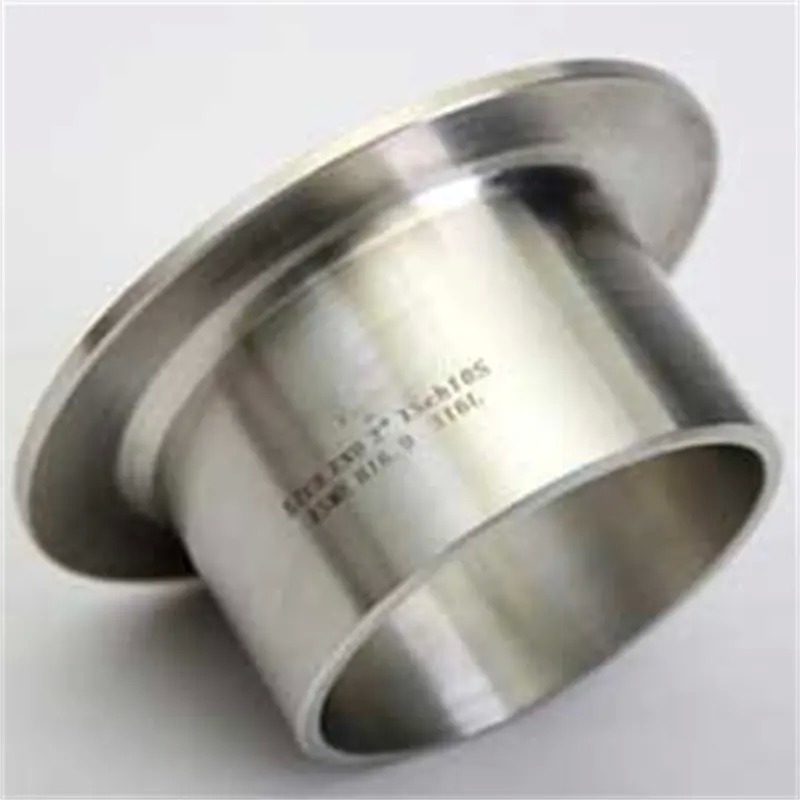

  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L

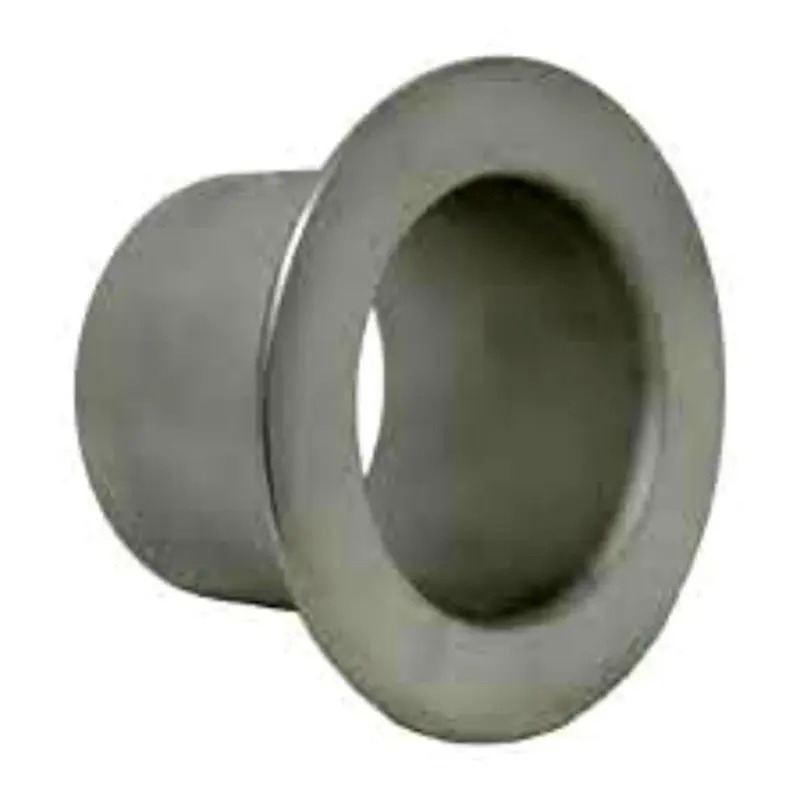

  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L

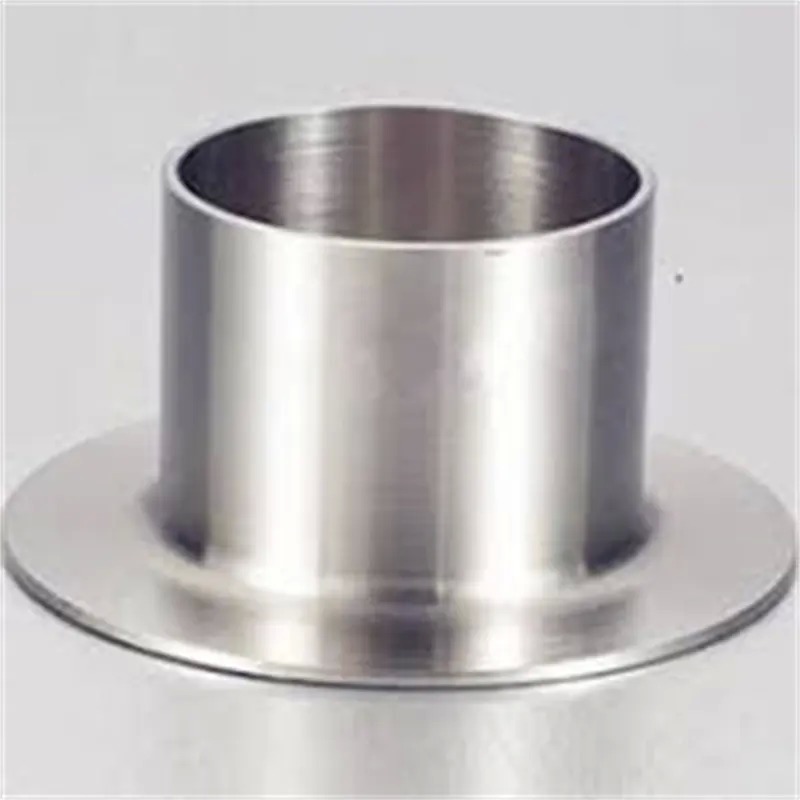

  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
Tempat asal Shanghai, Tiongkok
Nama merek TOBO
Sertifikasi ISO/TUV/SGS
Nomor model Stub Stainless Steel Berakhir
Kuantitas min Order 1 buah
Harga Dapat dinegosiasikan
Kemasan rincian Paket pengiriman standar
Waktu pengiriman 15-30 hari kerja
Syarat-syarat pembayaran T/T, Western Union
Menyediakan kemampuan 10ton/bulan
Detail produk
Nama Produk MSS SP-43 Stub Stainless Steel Berakhir Sambungan Lap Pola Pendek 316L Standar ASME B16.9 / MSS SP-43
Kelas Bahan UNSS31803 E-mail andyhuang@cnjdgy.com
Ketahanan korosi Bagus sekali Berakhir Miring, Polos
Permukaan Larutan Pengawetan Bahan Baja Tahan Karat (umumnya SS304, SS316, SS316L)
Teknik Dingin Dibentuk Nomor Model tentang biaya pengiriman dan perkiraan waktu pengiriman.
Kelas tekanan 150#, 300#, 600#, 900#, 1500#, 2500# Tipe akhir Ujung Las Butt
Sedang mengemas Kasus kayu Standar ASME B16.9, MSS SP-43
Jenis Mulus Membentuk Radius Panjang, Radius Pendek, Mengurangi
Menyoroti

MSS SP-43 ujung baja tahan karat

,

316L lap joint stub ends

,

ujung-ujung potongan baja tahan karat berpola pendek
Tinggalkan pesan
Deskripsi Produk

MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L



1.Deskripsi produk

Stainless Steel Stub Ends (juga dikenal sebagai lap joint stub ends) adalah fittings pipa yang mengubah ujung pipa menjadi permukaan sambungan bergelombang.Mereka terdiri dari bagian pipa lurus dan lap flared di satu ujungBagian belakang bahu berfungsi sebagai permukaan penyegelan, sementara bahu belakang menanggung beban pengikat dari flange sendi pelukan.Produk ini tidak termasuk flange dan harus dipasangkan dengan Lap Joint FlangesBahan-bahan termasuk 304/304L, 316/316L, stainless steel duplex, dan paduan berbasis nikel. Berdasarkan kontur belakang, mereka diklasifikasikan sebagai Tipe A (transisi leher lurus),Tipe B (transisi melengkung), dan Tipe C (dibuat tebal), cocok untuk kelas tekanan yang berbeda dan persyaratan ketebalan dinding.

2.Aplikasi Produk

  1. Digunakan dengan Lap Joint Flangesuntuk membentuk rangkaian sambungan lengkap untuk berbagai sistem pipa baja.

  2. Saluran transmisi media korosif: Ujung stub bersentuhan dengan media dengan stainless steel, sementara ring flange bisa menjadi baja karbon, memungkinkan pemilihan material zona.

  3. Sistem pipa dengan diameter besar: Cincin flange yang berputar secara independen menyelesaikan kesulitan penyelarasan di mana putaran pipa berdiameter besar tidak praktis.

  4. Bagian pipa yang membutuhkan perawatan reguler: Seperti saluran hisap pompa, saluran penukar panas, dan nozel pembuangan reaktor yang membutuhkan pembersihan yang sering.

  5. Jalur yang terkena getaran atau pergeseran termal: Fitting clearance meredam getaran dan menyerap ekspansi termal aksial kecil.

  6. Sektor downstream utama: Pengolahan minyak bumi, teknik lepas pantai, pengolahan gas alam, pengolahan makanan, semikonduktor, dan unit pemisahan udara.

Aku tidak tahu.

3.Keuntungan produk

Dimensi Perbandingan SS Stub End + Lap Joint Flange Flang leher las tradisional (Integral)
Biaya Bahan Hanya ujung stub menggunakan SS; cincin flange dapat CS, menawarkan penghematan yang signifikan Seluruh flange adalah SS; sangat mahal dalam diameter besar
Mudah Dipasang Cincin flange berputar bebas; penyelarasan baut mudah; satu pekerja dapat melakukannya Membutuhkan memutar seluruh flange atau pipa; pemasangan yang sulit
Pemeliharaan/Pembongkaran Loloskan baut untuk dipisahkan; tidak diperlukan kerja panas Membutuhkan pemotongan flange las; sulit dan tidak dapat digunakan kembali
Jumlah Pengelasan Hanya 1 pengelasan punggung yang diperlukan Membutuhkan 2 pengelasan filet (kepalanya flange ke pipa)
Distribusi Stres Las jauh dari permukaan penyegelan; tegangan termal tidak tumpang tindih Las berdekatan dengan leher flange; risiko konsentrasi tegangan yang lebih tinggi
Beban Nozzle Tidak ada momen lentur yang ditransmisikan; melindungi nozel peralatan Sambungan kaku; momen lentur pipa ditransfer langsung ke peralatan
Komunitas suku cadang Cincin flange dapat dipertukarkan di berbagai bahan; lebih sedikit jenis suku cadang Setiap bahan dan ukuran khusus; inventaris suku cadang yang kompleks

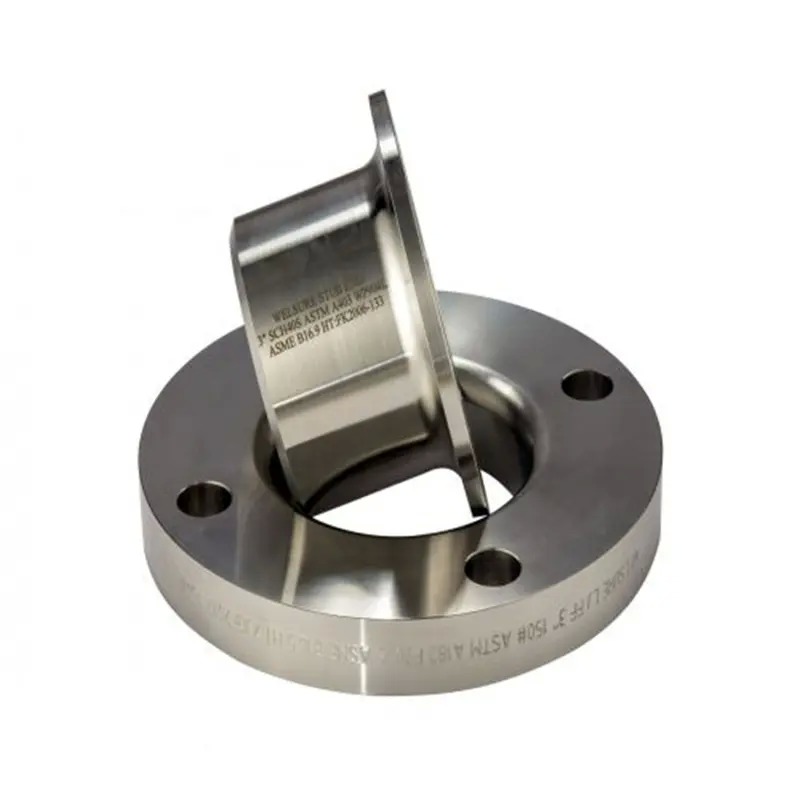

MSS SP-43 Stub Stainless Steel Berakhir Sambungan Lap Pola Pendek 316L

4Spesifikasi Teknis Utama

Parameter Rincian spesifikasi
Standar yang berlaku ASME B16.9 / B16.28, MSS SP-43, DIN 2616 / EN 12560, JIS B2311, GB/T 12459
Bahan Umum 304/304L, 316/316L, 321, 347, Duplex S31803/S32205, 904L, Alloy 625, dll.
Cakupan Ukuran Tanpa jahitan: DN15DN600; Las: DN15DN1800
Jadwal Ketebalan Dinding Sch 5S, Sch 10S, Sch 20S, Sch 40S, Sch 80S, Sch 160, STD, XS, XXS
Persamaan kelas tekanan Kelas 150
Pilihan Jenis Lap Pola panjang (luwih panjang leher lurus, untuk Sch 40S dan di atas); Pola pendek (kompak, untuk Sch 5S / 10S dinding tipis)
Jenis Struktur Lap Tipe A (dengan transisi leher lurus), Tipe B (transisi melengkung, tidak ada leher lurus), Tipe C (integral ditempa tebal)
Penutup permukaan Serrations konsentris atau spiral, Ra ≤ 6,3μm; kelas presisi Ra ≤ 3,2μm
Bentuk Bevel Ujung las punggung sesuai dengan ASME B16.25, V atau U bevel, sudut 30° ∼37,5°
Rekomendasi Flang Pasangan Lap Joint Flange, tersedia dalam baja karbon, baja karbon galvanis, atau SS yang sesuai dengan ujung stub
Pemeriksaan Pabrik Pemeriksaan dimensi penuh, pemeriksaan visual; penetrant pewarna PT/MT; pengambilan sampel RT (jenis las); pengujian korosi intergranular (sesuai kebutuhan)

FAQ

1Apakah Anda perusahaan perdagangan atau produsen?

2. Berapa lama waktu pengiriman Anda? Umumnya 5-10 hari jika barang ada di stok. atau 15-20 hari jika barang tidak ada di stok, itu sesuai dengan kuantitas.

3. Apakah Anda menyediakan sampel? apakah gratis atau tambahan? Ya, kami bisa menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.

4. Apa syarat pembayaran Anda? Pembayaran <=1000USD, 100% di muka. Pembayaran>=1000USD, 50% T / T di muka, saldo sebelum pengiriman.
