Stub Stainless Steel Mengakhiri Fitting Flange Sambungan Lap 304/316L ASME B16.9

Fitting Flange Fitting 304/316L ASME B16.9

1.Deskripsi produk

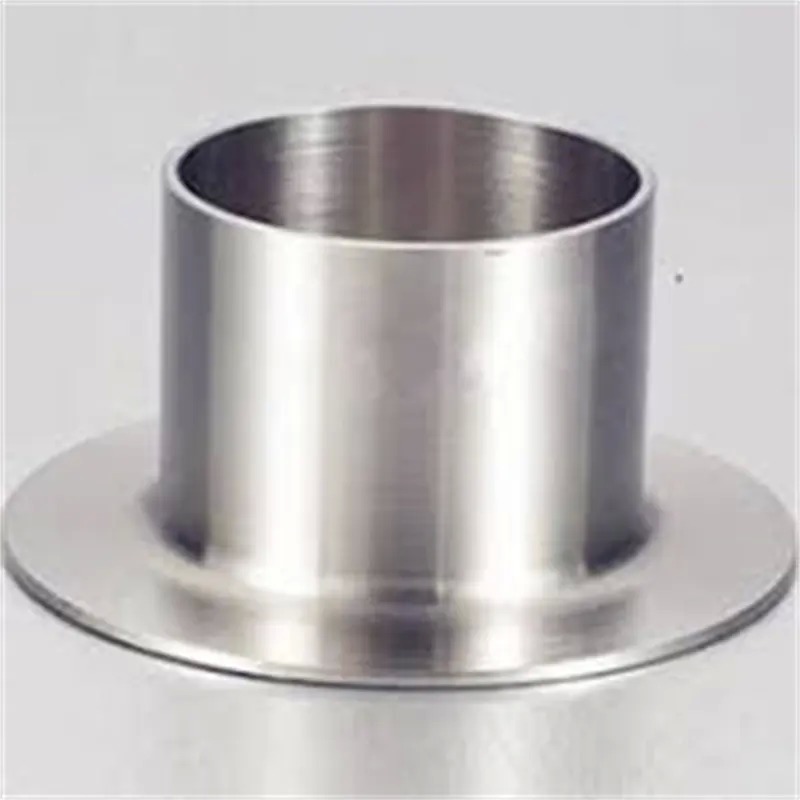

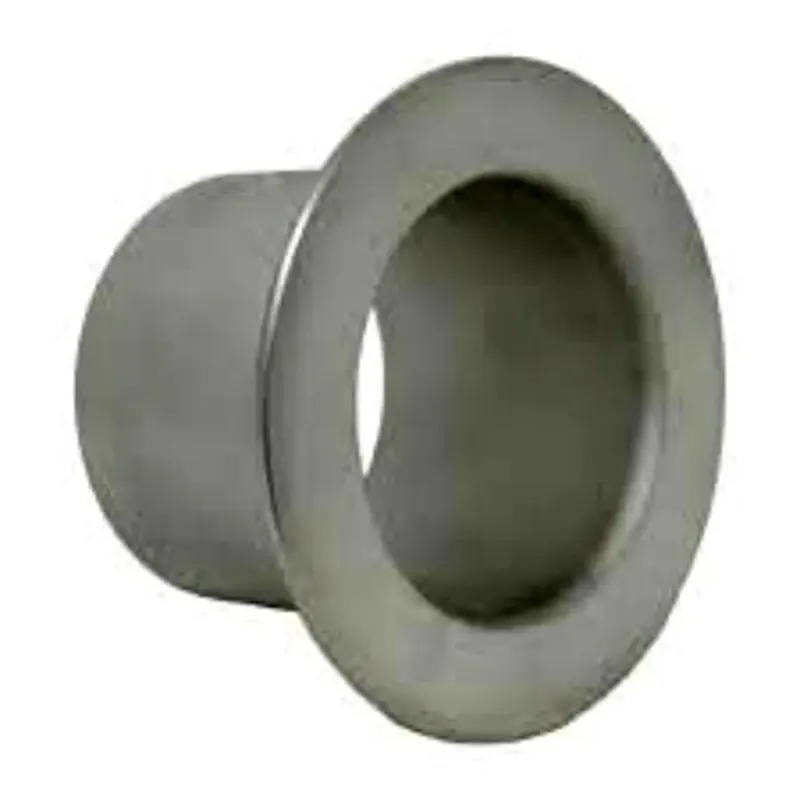

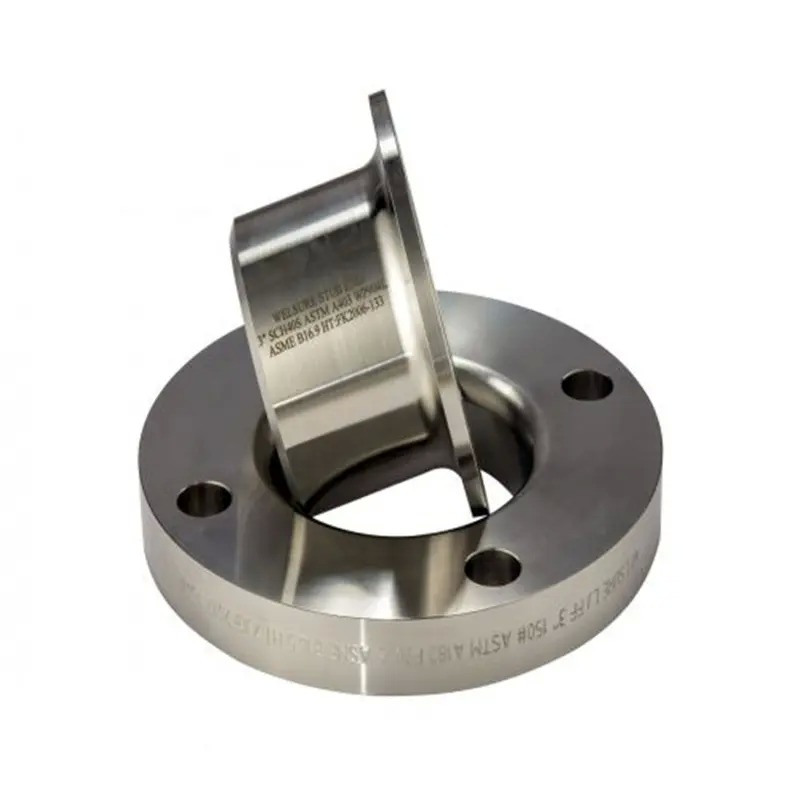

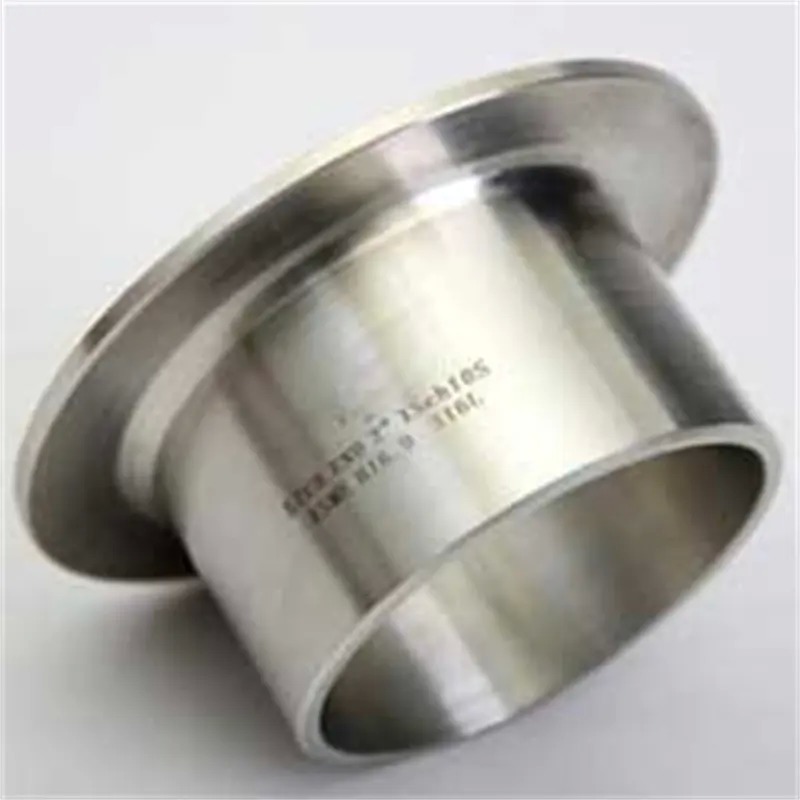

Stainless Steel Stub Ends (juga dikenal sebagai lap joint stub ends atau flange stub ends) adalah fittings transisi yang mengubah ujung pipa yang dilas menjadi permukaan penyegelan yang berflange.satu ujung adalah bagian pipa lurus untuk pengelasan butt, sedangkan ujung lainnya adalah lap bergelombang yang dibentuk dengan presisi. Produk tidak termasuk flange dan harus dipasangkan dengan Lap Joint Flanges. Bahan termasuk 304/304L, 316/316L, stainless steel duplex,dan paduan berbasis nikelBerdasarkan kontur belakang, mereka diklasifikasikan sebagai Tipe A (transisi leher lurus), Tipe B (transisi melengkung), dan Tipe C (dibuat tebal), cocok untuk dinding standar, dinding tipis,dan aplikasi dinding tebal bertekanan tinggi masing-masingStandar manufaktur mencakup sistem ASME, DIN, dan JIS untuk memenuhi persyaratan pengadaan teknik global.

2.Aplikasi Produk

1. Sambungan flange standar antara pipa dan peralatan: Digunakan untuk menghubungkan sistem pipa las dengan cepat ke katup, menara, penukar panas, pompa, dan peralatan lainnya dengan nozel flanged.

2. Sistem transmisi media korosif: Hanya ujung stub yang bersentuhan dengan media dengan paduan tahan korosi; cincin flange kawin dapat terbuat dari baja karbon biasa, mencapai optimasi bahan zona.

3. Proyek pipa dengan diameter besar dan tekanan tinggi: Flang sendi lap yang berputar secara independen memecahkan hambatan pemasangan pipa berdiameter besar yang berputar untuk penyelarasan baut,sangat cocok untuk platform lepas pantai dan pabrik petrokimia skala besar.

4. Stasiun proses yang membutuhkan pemeriksaan sering: Cocok untuk nozel pasokan/pengeluaran reaktor, karung filter, inlet/outlet kompresor, dan lokasi lain yang membutuhkan pembongkaran, inspeksi, atau pembersihan secara teratur.

5. Sistem pipa yang tunduk pada siklus termal dan getaran: Kebersihan pas memungkinkan gerakan aksial yang sedikit, buffering tegangan ekspansi termal dan dampak getaran mekanis pada las dan permukaan penyegelan.

6. Industri aplikasi utama: Minyak & gas, pemurnian minyak & bahan kimia, teknik lepas pantai, tenaga & energi, pengolahan makanan, bahan kimia halus, semikonduktor, dan unit pemisahan udara.

3.Keuntungan produk

• Dibandingkan dengan solusi sambungan flanged integral tradisional, ujung stub stainless steel menawarkan keuntungan signifikan berikut:
• Penghematan biaya material yang substansial: Dalam rangkaian sambungan lengkap, hanya ujung tunggul yang membutuhkan stainless steel atau paduan tahan korosi lainnya; cincin flange lap joint dapat terbuat dari baja karbon biasa.Untuk diameter besar dan kelas tekanan tinggi, biaya bahan dapat dikurangi sekitar 30% sampai 50%, dengan penghematan menjadi lebih jelas karena ukuran pipa meningkat.
• Efisiensi instalasi yang tinggi: Flang sendi pinggang dapat berputar bebas di sepanjang dinding luar ujung tongkat.menghilangkan kebutuhan untuk memutar pipa dengan diameter besarSeorang pekerja tunggal dapat menyelesaikan penyelarasan, secara signifikan mengurangi kesulitan konstruksi dan jam kerja untuk operasi di ketinggian tinggi dan ruang terbatas.
• Pemeliharaan yang fleksibel dan nyaman: Selama perbaikan sistem, cukup lepaskan baut untuk meluncurkan cincin flange kembali di sepanjang pipa, sehingga seluruh bagian pipa dapat diangkat keluar.Setelah pemeriksaan, kumpulan dapat dengan cepat dipasang kembali, secara efektif mengurangi waktu henti pabrik.
• Distribusi stres yang dapat diandalkan dan wajar: Las punggung terletak pada bagian lurus ujung tungkai, dengan jarak yang cukup dari permukaan penyegelan lap.Zona yang dipengaruhi panas las dan permukaan penyegelan tidak mengganggu satu sama lainTekanan dari getaran pipa dan ekspansi termal tidak tumpang tindih pada permukaan penyegelan, menghasilkan keandalan sendi jangka panjang yang unggul dibandingkan dengan flang leher las integral.
• Perlindungan nozel peralatan yang efektif: Karena flange sendi panggul tidak memiliki koneksi las kaku ke tubuh pipa, momen lentur dari pipa mati atau ekspansi termal tidak langsung ditransmisikan ke nozel peralatan.Fitur ini sangat penting untuk melindungi nozel masuk/keluar peralatan berputar seperti pompa sentrifugal, kompresor, dan turbin, secara efektif mencegah fraktur overload nozzle.
• Perbedaan suku cadang yang sangat baik: cincin flange lap joint dengan ukuran yang sama dapat ditukarkan dengan ujung stub dari bahan yang berbeda (misalnya, 304, 316L, duplex).Hanya cincin flange universal dan ujung stub dari berbagai bahan yang perlu disiapkan, memungkinkan respon yang fleksibel terhadap kebutuhan instalasi dan penggantian di berbagai bagian pipa sambil mengurangi biaya penyimpanan dan pengangguran modal.
• Ekonomi siklus hidup yang lebih baik: Mempertimbangkan biaya pengadaan awal, biaya tenaga kerja instalasi, kerugian waktu henti pemeliharaan, dan komitmen modal suku cadang,kombinasi ujung stainless steel stub + lap joint flange memiliki biaya total yang jauh lebih rendah selama umur layanan teknik 25 tahun dibandingkan dengan solusi integral flange stainless steel.

4Spesifikasi Teknis Utama

FAQ

1Apakah Anda perusahaan perdagangan atau produsen?

2. Berapa lama waktu pengiriman Anda? Umumnya 5-10 hari jika barang ada di stok. atau 15-20 hari jika barang tidak ada di stok, itu sesuai dengan kuantitas.

3. Apakah Anda menyediakan sampel? apakah gratis atau tambahan? Ya, kami bisa menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.

4. Apa syarat pembayaran Anda? Pembayaran <=1000USD, 100% di muka. Pembayaran>=1000USD, 50% T / T di muka, saldo sebelum pengiriman.
