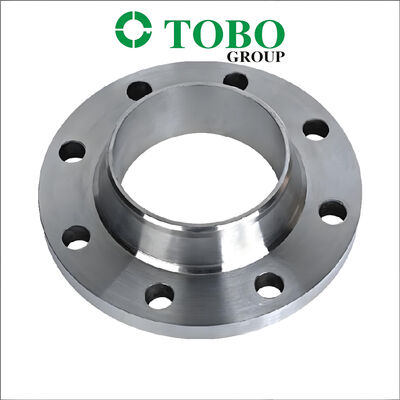

Flange leher las ASTM A815 UNS S31803 Duplex stainless steel 4 ′ High pressure Pipeline Connecting Flange

Flensa Leher Las ASTM A815 UNS S31803 Baja Tahan Karat Dupleks 4” Flensa Penghubung Pipa Bertekanan Tinggi

1. Deskripsi Produk

Produk ini adalah flensa Leher Las (WN) yang diproduksi dari UNS S31803 (Duplex 2205 / F51) baja tahan karat sesuai dengan ASTM A815 dan ASME B16.5 standar. UNS S31803 adalah baja tahan karat fase ganda dengan mikrostruktur sekitar 50% ferit dan 50% austenit, menawarkan kekuatan luluh kira-kira dua kali lipat dari baja tahan karat austenit seri 300 standar seperti 304L atau 316L sambil mempertahankan daktilitas dan kemampuan las yang baik. Flensa Leher Las memiliki hub meruncing yang bertransisi mulus ke dinding pipa, memberikan kekuatan tinggi, distribusi tegangan, dan keandalan penyegelan. Flensa 4" ini dirancang untuk sambungan las pantat permanen dalam sistem perpipaan layanan bertekanan tinggi dan korosif.

2. Parameter Produk Utama

3. Aplikasi / Penggunaan

Flensa Leher Las ini ideal untuk sistem fluida bertekanan tinggi dan korosif:

• Minyak & Gas Lepas Pantai: Sistem injeksi air laut, perpipaan proses di anjungan, jalur aliran bawah laut dan riser

• Pemrosesan Kimia: Aliran proses yang mengandung klorida, layanan asam

• Pabrik Desalinasi: Perpipaan umpan membran RO bertekanan tinggi

• Pulp dan Kertas: Jalur pemutihan klorin dioksida

• FPSO: Perpipaan proses topside yang terpapar atmosfer laut

• Pembangkit Listrik: Sistem air pendingin suhu tinggi, penukar panas

4. Keunggulan

• Kekuatan Unggul: Kekuatan luluh 2,5 hingga 3 kali lipat dari 316L, memungkinkan dinding yang lebih tipis dan sistem perpipaan yang lebih ringan untuk peringkat tekanan yang setara

• Ketahanan Korosi yang Sangat Baik: PREN ~34-36 memberikan ketahanan yang luar biasa terhadap pitting, korosi celah, dan retak korosi tegangan klorida

• Desain Leher Las: Hub meruncing memberikan transisi tegangan yang mulus, ketahanan yang sangat baik terhadap kelelahan dan siklus termal

• Kemampuan Las yang Baik: Kompatibel dengan prosedur pengelasan standar; annealing larutan diperlukan pasca-pengelasan untuk mempertahankan mikrostruktur austenit-ferit 50/50

• Hemat Biaya: Kandungan nikel yang lebih rendah dibandingkan dengan grade austenit menawarkan penghematan biaya material sambil memberikan kinerja yang unggul

5. Fungsi

Flensa Leher Las menyediakan titik sambungan baut permanen yang anti bocor untuk menyambungkan pipa, katup, atau peralatan dalam sistem perpipaan bertekanan tinggi. Leher meruncing dilas pantat ke pipa, membentuk struktur terpadu yang mendistribusikan tegangan secara merata dan meminimalkan konsentrasi tekanan pada sambungan. Permukaan flensa (biasanya Raised Face) mengakomodasi gasket untuk memastikan segel yang andal saat dibaut ke flensa pasangan.

6. Instruksi Pemasangan

1. Inspeksi Pembongkaran: Periksa kerusakan transit; verifikasi penandaan, dimensi, dan kelas tekanan sesuai ASME B16.5

2. Persiapan Permukaan: Bersihkan bevel las dan area sekitarnya menggunakan alat khusus; hilangkan semua minyak, gemuk, dan kontaminan

3. Penyelarasan: Sejajarkan leher flensa secara akurat dengan ujung pipa, pastikan kesesuaian dan ketegakan yang tepat

4. Pengelasan: Lakukan las pantat mengikuti WPS yang disetujui dengan juru las bersertifikat. Untuk material dupleks, kontrol masukan panas yang ketat sangat penting. Annealing larutan pada 1020-1100°C diikuti dengan pendinginan air diperlukan untuk mempertahankan struktur dupleks dan ketahanan korosi

5. Pemasangan Gasket: Pasang gasket yang sesuai (misalnya, spiral wound, PTFE) pada permukaan flensa

6. Pemasangan Baut: Pasang baut dan kencangkan dalam urutan torsi silang ke nilai torsi yang direkomendasikan

7. Uji Hidrostatik: Tekanan uji = 1,5 × tekanan desain; suhu ambien tidak di bawah 5°C

7. Tindakan Pencegahan

• Keseimbangan Ferit: Pastikan kandungan ferit tetap antara 40-60% berdasarkan volume. Perlakuan panas yang tidak tepat adalah penyebab paling umum dari rasio ferit di luar spesifikasi

• Batasan Suhu: Tidak direkomendasikan untuk digunakan di atas 300°C atau di bawah -50°C karena penurunan ketangguhan

• Kebersihan: Membutuhkan tingkat kebersihan yang lebih tinggi daripada fabrikasi baja karbon; gunakan alat khusus untuk mencegah kontaminasi

• Torsi Baut: Jangan melebihi torsi yang direkomendasikan untuk mencegah kerusakan gasket atau distorsi flensa

• Pemilihan Gasket: Pilih bahan gasket yang kompatibel dengan media layanan dan kondisi tekanan/suhu

• Pengujian Kualitas: Pengujian kandungan ferit sesuai ASTM E562 dan pengujian korosi sesuai ASTM A262 atau ASTM G48 diperlukan

8. Pengiriman & Pengiriman

• Waktu pengiriman standar biasanya 15–30 hari untuk ukuran standar; grade super dupleks dan ukuran yang lebih besar mungkin memerlukan 12-20 minggu waktu tunggu

9. Syarat Pembayaran

• Metode pembayaran internasional umum meliputi T/T (Telegraphic Transfer) dan L/C saat penglihatan (Letter of Credit)

10. Pengemasan

• Produk dikemas dengan aman dalam kotak kayu lapis atau peti kayu dengan bantalan internal untuk memastikan transportasi yang aman dan mencegah kerusakan selama transit

11. Kebijakan Purna Jual / Pengembalian & Garansi

• Semua produk menjalani inspeksi kualitas yang ketat sebelum pengiriman, dengan Sertifikat Uji Pabrik (EN 10204 3.1/3.2) wajib, termasuk hasil pengujian kandungan ferit dan korosi

• Inspeksi pihak ketiga (ABS, DNV, CCS, LR, BV, dll.) tersedia berdasarkan permintaan

• Jika terjadi masalah kualitas, simpan kemasan asli dan berikan foto yang relevan atau laporan inspeksi pihak ketiga

• Ketentuan pengembalian, penukaran, dan garansi spesifik tunduk pada perjanjian kontrak penjualan akhir.

FAQ

1. Apakah Anda perusahaan dagang atau produsen?
    Kami adalah produsen, Anda dapat melihat sertifikasinya.
2. Berapa lama waktu pengiriman Anda?
    Umumnya 5-10 hari jika barang tersedia. atau 15-20 hari jika barang tidak tersedia, tergantung pada kuantitas.
3. Apakah Anda menyediakan sampel? gratis atau tambahan?
    Ya, kami dapat menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.
4. Apa syarat pembayaran Anda?
    Pembayaran=1000USD, 50% T/T di muka, saldo sebelum pengiriman.
