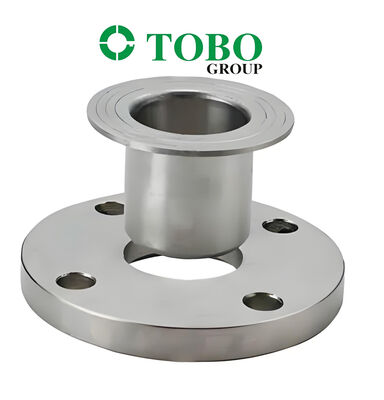

Flensa Sambungan Tumpang ASTM A815 UNS S31803 Baja Tahan Karat Dupleks 2" ASME B16.5

Flang sendi lap ASTM A815 UNS S31803 Baja tahan karat dupleks 2 ‰ ASME B16.5

1. Deskripsi Produk

Produk ini adalah Lap Joint (LJ) flange yang diproduksi dariUNS S31803(Duplex 2205 / F51) baja tahan karat sesuai denganASTM A815danASME B16.5standar. Flang joint lap (juga disebut "flange longgar") adalah perakitan dua bagian yang terdiri dari flange pendukung dan ujung stub. ujung stub adalah butt-dilas ke pipa, dan flensa lap sendi meluncur di atas ujung stubFlange itu sendiri adalahTidaklangsung dihubungkan ke ujung pipa atau tungkai, memungkinkan untuk berputar bebas. UNS S31803 adalah stainless steel dua fase dengan mikrostruktur sekitar 50% austenit dan 50% ferrit,menawarkan kekuatan yield sekitar dua kali lipat dari baja tahan karat austenit standar seri 300 seperti 304/316L. Flange 2 "ini dirancang untuk aplikasi yang membutuhkan pemisahan yang sering, fleksibilitas penyelarasan, dan ketahanan korosi yang tinggi.

2. Parameter Produk Utama

3. Aplikasi / Penggunaan

Flang sendi pinggang ini sangat ideal untuk lingkungan korosif dan sistem yang membutuhkan pemeliharaan yang sering:

• Minyak & Gas: Platform lepas pantai, pipa bawah laut, saluran injeksi kimia

• Pengolahan Kimia: Aliran proses yang mengandung klorida, layanan asam

• Teknik Kelautan: Sistem pipa air laut, pembuatan kapal, pabrik desalinasi

• Generasi Listrik: Sistem pendingin air, penukar panas

• Pulp dan Kertas: Jalur pemutih, sistem pencernaan

• Pipa tekanan rendah dan diameter besar: Ukuran di atas 24 " umumnya diproduksi sebagai sendi pinggang

4. Keuntungan

• Desain Flange Berputar: Flange pendukung dapat berputar bebas, memungkinkan penyelarasan mudah lubang baut bahkan ketika pipa yang salah selaras

• Biaya-efektif: Hanya ujung stub yang harus terbuat dari stainless steel duplex; flange pendukung dapat diproduksi dari baja karbon yang lebih murah, secara signifikan mengurangi biaya sistem keseluruhan

• Kekuatan yang Lebih Tinggi: Kekuatan output sekitar dua kali lipat dari baja austenit 316L, memungkinkan desain dinding yang lebih tipis

• Ketahanan Korosi yang Luar Biasa: PREN ~ 34-36 memberikan ketahanan yang luar biasa terhadap lubang, korosi celah, dan retakan korosi tekanan klorida

• Perbaikan Mudah: Desain sendi lap memungkinkan pemisahan dan pemasangan kembali yang cepat tanpa memotong atau pengelasan untuk pemeriksaan pipa dan pembersihan

5. Fungsi

Flang sendi pinggang menyediakan titik koneksi bolt yang dapat dilepas dan tahan kebocoran untuk menghubungkan pipa, katup, atau peralatan dalam sistem pipa. Ujung stub adalah butt-dilas ke pipa, dan dukungan flange meluncur di atasnya, memungkinkan flange untuk berputar bebas untuk bolt-lubang keselarasanBagian depan flange memiliki gasket untuk memastikan segel yang dapat diandalkan ketika diborgol ke flange pengikat.atau penggantian komponen.

6. Instruksi pemasangan

1. Pemeriksaan Pengungkapan: Periksa kerusakan transit; periksa tanda dan dimensi sesuai dengan ASME B16.5

2. Persiapan Permukaan: Bersihkan bagian ujung solder dan area yang berdekatan dengan menggunakan alat khusus; buang semua minyak, lemak, dan kontaminan

3. Pengelasan ujung tongkatUntuk bahan dupleks, kontrol input panas yang ketat sangat penting.Penggilingan larutan pada suhu 1020-1100 °C diikuti dengan pemadam air diperlukan untuk mempertahankan struktur dupleks dan ketahanan korosi

4. Pengumpulan Flange: Slip sendi pinggang dukungan flange di atas ujung stub

5. Pemasangan Gasket: Letakkan gasket yang cocok (misalnya, spiral wound, PTFE) pada permukaan flange

6. Pengikat: Selaraskan lubang baut dengan memutar flange pendukung bebas, memasang baut, dan mengencangkan dalam urutan torsi silang ke nilai torsi yang direkomendasikan

7. Uji hidrotest: Tekanan uji = 1,5 × tekanan desain; suhu lingkungan tidak lebih rendah dari 5°C

7.

• Ferrite Balance: Pastikan kandungan ferrit tetap antara 40-60% dari volume.

• Batas suhu: Tidak dianjurkan untuk digunakan di atas 300°C atau di bawah -50°C karena ketahanan yang berkurang

• Kebersihan: Membutuhkan tingkat kebersihan yang lebih tinggi daripada pembuatan baja karbon; gunakan alat khusus untuk mencegah kontaminasi

• Torsi bolting: Jangan melebihi torsi yang direkomendasikan untuk mencegah kerusakan gasket atau distorsi flange

• Pemilihan Gasket: Pilih bahan gasket yang kompatibel dengan media layanan dan kondisi tekanan/suhu

• Kompatibilitas Stub End: Pastikan jenis ujung stub (A, B, atau C) cocok dengan desain flange sendi panggul

8Pengiriman & Pengiriman

• Waktu pengiriman standar biasanya15-30 hariuntuk ukuran standar; ukuran yang lebih besar dan spesifikasi khusus mungkin memerlukan waktu pengiriman yang diperpanjang

9. Ketentuan Pembayaran

• Metode pembayaran internasional yang umum termasukT/T (Transfer Telegrafis)danL/C pada saat dilihat (Letter of Credit)

10Kemasan

• Produk dikemas dengan amanKasus kayu lapisataukotak kayudengan bantalan internal untuk memastikan transportasi yang aman dan mencegah kerusakan selama transit

11. Setelah-penjualan / Kembali & Kebijakan Garansi

• Semua produk menjalani pemeriksaan kualitas yang ketat sebelum pengiriman, denganSertifikat pengujian pabrik (EN 10204 3.1/3.2)tersedia, termasuk kandungan ferrit dan hasil uji korosi

• Pemeriksaan pihak ketiga (ABS, DNV, CCS, LR, BV, dll.) tersedia atas permintaan

• Dalam kasus masalah kualitas, simpan kemasan asli dan berikan foto atau laporan inspeksi pihak ketiga yang relevan

• Ketentuan pengembalian, pertukaran, dan garansi khusus tunduk pada perjanjian kontrak penjualan akhir.

FAQ

1Apakah Anda perusahaan dagang atau produsen?
Kami adalah produsen, Anda dapat melihat sertifikasi.
2Berapa lama waktu pengiriman Anda?
Umumnya 5-10 hari jika barang ada di stok. atau 15-20 hari jika barang tidak ada di stok, tergantung jumlahnya.
3Apakah Anda menyediakan sampel? apakah itu gratis atau tambahan?
Ya, kami bisa menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.
4Apa syarat pembayaranmu?
Pembayaran <=1000USD, 100% di muka. Pembayaran>=1000USD, 50% T / T di muka, saldo sebelum pengiriman.
