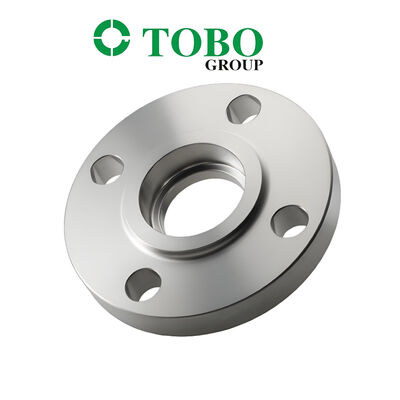

Slip On Flange ASTM A815 UNS S31803 Dupleks Baja Rinsless 2" Pipeline Tekanan Tinggi Sambungan Flange

Slip On Flange ASTM A815 UNS S31803 Dupleks Baja Rinsless 2" Pipeline Tekanan Tinggi Sambungan Flange

1. Deskripsi Produk

Produk ini adalah flange Slip-On (SO) yang diproduksi dariUNS S31803(Duplex 2205 / F51) baja tahan karat sesuai denganASTM A815danASME B16.5standar. UNS S31803 adalah stainless steel dua fase dengan mikrostruktur sekitar 50% ferrit dan 50% austenit, menawarkanGanda kekuatan hasildari baja tahan karat austenit standar seri 300 seperti 304L atau 316L sambil mempertahankan ketahanan korosi yang sangat baik. Sebuah flange slip-on dirancang untuk meluncur di atas ujung pipa dan kemudian diamankan olehdua pengelasan filetsatu internal dan satu eksternal menyediakan koneksi yang kuat dan tahan kebocoranFlange 2 " ini cocok untuk aplikasi tekanan sedang hingga tinggi dan banyak digunakan dalam sistem pipa industri yang menuntut.

2. Parameter Produk Utama

3. Aplikasi / Penggunaan

Flang slip-on ini sangat ideal untuk tekanan tinggi dan sistem fluida korosif:

• Minyak & Gas: Platform lepas pantai, pipa bawah laut, jalur proses tekanan tinggi

• Pengolahan Kimia: Asam yang mengandung klorida, jasa air garam, penukar panas

• Pabrik Pengolahan Garam: Input air laut bertekanan tinggi dan pipa pasokan RO

• Teknik Kelautan: Sistem pipa air laut, pembuatan kapal

• Generasi Listrik: Sistem pendingin air, layanan suhu tinggi

• Pulp dan Kertas: Jalur pemutih, sistem pencernaan

4. Keuntungan

• Kekuatan yang Lebih Tinggi: Kekuatan hasil adalah sekitargandadari baja austenit 316L, memungkinkan desain dinding yang lebih tipis dan pengurangan berat

• Ketahanan Korosi yang Luar Biasa: PREN ~ 34-36 memberikan ketahanan yang luar biasa terhadap lubang, korosi celah, dan retakan korosi tekanan klorida

• Slip-On Kesederhanaan: Mudah dipasang; flange dapat diputar untuk penyelarasan bolt-lubang sebelum las

• Biaya-efektif: Biaya awal yang lebih rendah dibandingkan dengan flang leher las; pemasangan yang lebih ekonomis

• Kemampuan Pengelasan yang Baik: Kompatibel dengan prosedur pengelasan standar; pengelasan larutan disarankan setelah pengelasan

5. Fungsi

Flange slip-on menyediakan titik sambungan bolted untuk menghubungkan pipa, katup, atau peralatan dalam sistem pipaFlange meluncur di atas ujung pipa dan dijamin oleh las filet di bagian dalam dan luar, membentuk sendi yang kuat dan tahan kebocoranBagian depan flange memiliki gasket untuk memastikan segel yang dapat diandalkan ketika dibalut ke flange kawin.

6. Instruksi pemasangan

1. Pemeriksaan Pengungkapan: Periksa kerusakan transit; periksa tanda dan dimensi sesuai dengan ASME B16.5

2. Persiapan Permukaan: Bersihkan ujung pipa dan lubang flange dengan menggunakan alat khusus; buang semua minyak, lemak, dan kontaminan

3. Posisi: Geser flange slip-on di atas pipa ke posisi yang diperlukan. ujung pipa harus diatur kembali dari wajah flange oleh sekitarketebalan dinding pipa + 1/8 " (3mm)untuk memungkinkan ruang untuk pengelasan internal

4. Perataan: Putar flange untuk menyelaraskan bolt lubang dengan komponen kawin

5. Pengelasan tangki: Menggunakan las tang di beberapa titik di sekitar flange untuk menahannya di tempat

6. Pengelasan Akhir: Melakukan las filet baik di dalam dan di luar flangeUntuk bahan duplex, kontrol input panas yang ketat sangat penting.Penggilingan larutan pada suhu 1020-1100°C diikuti dengan pemadam air diperlukanuntuk menjaga struktur dupleks dan ketahanan korosi

7. Setelah Las: Bersihkan area las; dianjurkan pemeriksaan visual dan PT/MT

8. Pengikat: Menginstal gasket, baut, dan mengencangkan dalam urutan torsi silang ke nilai torsi yang direkomendasikan

7.

• Ferrite Balance: Pastikan kandungan ferrit tetap antara 40-60% dari volume.

• Batas suhu: Tidak dianjurkan untuk digunakan di atas300°Catau di bawah-50°Ckarena ketahanan yang berkurang

• Kebersihan: Membutuhkan tingkat kebersihan yang lebih tinggi daripada pembuatan baja karbon; gunakan alat khusus untuk mencegah kontaminasi

• Celah Las: 1/8 " (3mm) celah kemunduran adalah wajib untuk mencegah logam las dari kerusakan permukaan flange

• Torsi bolting: Jangan melebihi torsi yang direkomendasikan untuk mencegah kerusakan gasket atau distorsi flange

• Pemilihan Gasket: Pilih bahan gasket yang kompatibel dengan media layanan dan kondisi tekanan/suhu

• Pengujian Kualitas: PMI per ASTM E1476, UT per ASTM A388, PT/MT per ASTM E165/E709 direkomendasikan

8Pengiriman & Pengiriman

• Waktu pengiriman standar biasanya15-30 hariuntuk ukuran standar; ukuran yang lebih besar dan spesifikasi khusus mungkin memerlukan waktu pengiriman yang diperpanjang

9. Ketentuan Pembayaran

• Metode pembayaran internasional yang umum termasukT/T (Transfer Telegrafis)danL/C pada saat dilihat (Letter of Credit)

10Kemasan

• Produk dikemas dengan amanKasus kayu lapisataukotak kayudengan bantalan internal untuk memastikan transportasi yang aman dan mencegah kerusakan selama transit

11. Setelah-penjualan / Kembali & Kebijakan Garansi

• Semua produk menjalani pemeriksaan kualitas yang ketat sebelum pengiriman, denganSertifikat pengujian pabrik (EN 10204 3.1/3.2)tersedia

• Pemeriksaan pihak ketiga (ABS, DNV, CCS, LR, BV, dll.) tersedia atas permintaan

• Dalam kasus masalah kualitas, simpan kemasan asli dan berikan foto atau laporan inspeksi pihak ketiga yang relevan

• Ketentuan pengembalian, pertukaran, dan garansi khusus tunduk pada perjanjian kontrak penjualan akhir.

FAQ

1Apakah Anda perusahaan dagang atau produsen?
Kami adalah produsen, Anda dapat melihat sertifikasi.
2Berapa lama waktu pengiriman Anda?
Umumnya 5-10 hari jika barang ada di stok. atau 15-20 hari jika barang tidak ada di stok, tergantung jumlahnya.
3Apakah Anda menyediakan sampel? apakah itu gratis atau tambahan?
Ya, kami bisa menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.
4Apa syarat pembayaranmu?
Pembayaran <=1000USD, 100% di muka. Pembayaran>=1000USD, 50% T / T di muka, saldo sebelum pengiriman.
