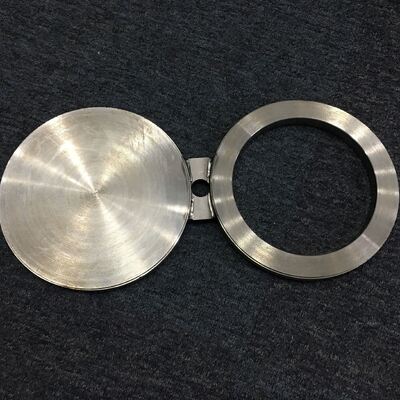

Copper Nickel Spectacle Blind ASTM B466 UNS C71500 4" ASME B16.48 Anti Korosi

Cooper Nickel Spectacle Blind ASTM B466 UNS C71500 4" ASME B16.48 Anti Korosi

1. Deskripsi Produk

Produk ini adalah spectacle blind (juga dikenal sebagai figure-8 blind) yang terbuat dari UNS C71500 (paduan Tembaga-Nikel 70/30 / CuNi 70/30) sesuai dengan standar ASTM B466L/C saat penglihatan (Letter of Credit)ASME B16.48 . Spectacle blind adalah perangkat isolasi perpipaan permanen yang terdiri dari dua cakram logam yang dihubungkan oleh batang penghubung pendek: satu cakram padat (blind) dan satu cakram terbuka dengan lubang (ring spacer). Bentuk figure-eight menyerupai kacamata, sehingga namanya demikian. UNS C71500, juga dikenal sebagai CuNi 70/30 atau Werkstoff Nr. 2.0882, mengandung sekitar 70% tembaga dan 30% nikel, dengan sedikit tambahan besi dan mangan untuk meningkatkan kekuatan dan ketahanan korosi. Flange 4" ini dirancang untuk dipasang di antara dua flange ASME B16.5 untuk memberikan isolasi positif untuk peralatan atau bagian pipa yang memerlukan inspeksi, pemeliharaan, atau pelepasan dari layanan.6. Instruksi Pemasangan

Parameter

Spectacle blind ini ideal untuk sistem air laut dan fluida korosif yang memerlukan isolasi positif:

Kelautan & Perkapalan

• : Sistem pendingin air laut, jalur air pemadam kebakaran, sistem ballastMinyak & Gas Lepas Pantai

• : Perpipaan platform, aplikasi bawah laut, injeksi air lautPabrik Desalinasi

• : Intake air laut, jalur umpan reverse osmosis, resirkulasi air garamPembangkit Listrik

• : Sistem air pendingin kondensor, penukar panasPemrosesan Kimia

• : Lingkungan yang mengandung klorida di mana baja tahan karat dapat mengalami SCCIsolasi Peralatan

• : Hulu/hilir penukar panas, bejana, pompa yang memerlukan pemeliharaan4. Keunggulan

Isolasi Positif

• : Memberikan isolasi absolut, tanpa kebocoran — lebih andal daripada katup yang dapat bocor atau terbuka secara tidak sengajaKetahanan Korosi Unggul

• : Ketahanan luar biasa terhadap air laut, pitting, korosi celah, retak korosi tegangan, dan kerapuhan hidrogenKetahanan Terhadap Biofouling

• : Kandungan tembaga secara alami menghambat pertumbuhan biologis lautIndikasi Visual

• : Handle/tab yang menonjol secara visual mengkonfirmasi apakah jalur terbuka atau tertutupPemasangan Permanen

• : Tetap terpasang di sistem perpipaan sepanjang masa pakainya; tidak perlu penyimpanan terpisah untuk blind dan spacerPenggantian Mudah

• : Putar 180 derajat untuk beralih dari posisi terbuka ke tertutup tanpa melepas fittingKekuatan Tinggi

• : 70/30 CuNi menawarkan kekuatan dan ketahanan erosi yang lebih baik daripada 90/10 CuNi5. Fungsi

Spectacle blind menyediakan perangkat isolasi permanen yang kedap bocor untuk sistem perpipaan

. Dalam posisi “tertutup”, ring spacer dengan lubang yang sesuai dengan ID pipa berada di antara flange, memungkinkan aliran penuh. Dalam posisi “tertutup”, rakitan diputar 180 derajat sehingga cakram blind padat berada di antara flange, sepenuhnya menghalangi aliran. Cakram yang tidak terpakai menggantung di luar pasangan flange, terlihat oleh operator sebagai konfirmasi visual status jalur. Dua gasket diperlukan — satu di setiap sisi cakram aktif.6. Instruksi Pemasangan

Inspeksi Pembongkaran

1. : Periksa kerusakan akibat pengiriman; verifikasi tanda, dimensi, dan kelas tekanan sesuai ASME B16.48Persiapan Permukaan

2. : Bersihkan spectacle blind dan permukaan flange menggunakan alat khusus; hilangkan semua minyak, gemuk, dan kontaminanPersiapan Flange

3. : Hilangkan tekanan dan kosongkan bagian jalur; buka baut pasangan flange dan renggangkan flangePemasangan Gasket

4. : Pasang gasket baru di kedua sisi spectacle blind (satu di setiap permukaan cakram aktif)Penempatan

5. : Untuk operasi normal, posisikan ring spacer di antara flange (posisi terbuka). Untuk isolasi, putar 180 derajat untuk memposisikan cakram blind padat (posisi tertutup)Pemasangan Baut

6. : Baut stud yang lebih panjang diperlukan karena ketebalan tambahan spectacle blind dan dua gasket. Kencangkan dengan urutan torsi silang ke nilai torsi yang direkomendasikanVerifikasi

7. : Konfirmasikan handle/tab yang menonjol secara visual menunjukkan posisi yang benar (spacer = terbuka; blind = tertutup)7. Perhatian

Kebersihan

• : Membutuhkan tingkat kebersihan yang lebih tinggi daripada fabrikasi baja karbon; gunakan alat khusus untuk mencegah kontaminasiBatas Suhu

• : Untuk layanan korosi air, verifikasi kondisi sistem untuk suhu di atas 300°CPersyaratan Gasket

• : Dua gasket wajib — satu di setiap sisi cakram aktifPemasangan Baut

• : Baut stud yang lebih panjang diperlukan karena ketebalan tambahan spectacle blind dan dua gasketKesesuaian Media

• : Tidak direkomendasikan untuk digunakan dengan asam pengoksidasi kuat (misalnya, asam nitrat) atau sistem amoniaPersyaratan Ruang

• : Pemasangan harus mengakomodasi ayunan penuh spectacle blind untuk rotasi 180 derajatIndikasi Handle

• : Handle yang menonjol adalah indikator visual utama status jalur — pastikan terlihat jelas dan teridentifikasi dengan benar8. Pengiriman & Pengantaran

Waktu pengiriman standar biasanya

• 15–30 hari, tergantung pada jumlah pesanan, kelas tekanan, dan ketersediaan spesifikasi9. Syarat Pembayaran

Metode pembayaran internasional umum meliputi

• T/T (Telegraphic Transfer) dan L/C saat penglihatan (Letter of Credit)10. Pengemasan

Produk dikemas dengan aman dalam

• kotak kayu lapis atau peti kayu dengan bantalan internal untuk memastikan transportasi yang aman dan mencegah kerusakan selama transit11. Kebijakan Purna Jual / Pengembalian & Garansi

Semua produk menjalani inspeksi kualitas yang ketat sebelum pengiriman, dengan

• Sertifikat Uji Pabrik (EN 10204 3.1/3.2) tersediaInspeksi pihak ketiga (ABS, DNV, CCS, LR, BV, dll.) tersedia berdasarkan permintaan

• Jika terjadi masalah kualitas, simpan kemasan asli dan berikan foto yang relevan atau laporan inspeksi pihak ketiga

• Ketentuan pengembalian, penukaran, dan garansi spesifik tunduk pada perjanjian kontrak penjualan akhir.

• FAQ

  1. Apakah Anda perusahaan dagang atau produsen?

      Kami adalah produsen, Anda dapat melihat sertifikasinya.
  2. Berapa lama waktu pengiriman Anda?
      Umumnya 5-10 hari jika barang tersedia. atau 15-20 hari jika barang tidak tersedia, tergantung pada jumlahnya.
  3. Apakah Anda menyediakan sampel? gratis atau tambahan?
      Ya, kami dapat menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.
  4. Apa syarat pembayaran Anda?
      Pembayaran
  =1000USD, 50% T/T di muka, saldo sebelum pengiriman.
