Flensa Leher Las Panjang Tembaga Nikel ASTM B466 UNS C71500 ASME B16.5

Flensa Leher Las Panjang Tembaga Nikel ASTM B466 UNS C71500 ASME B16.5

1. Deskripsi Produk

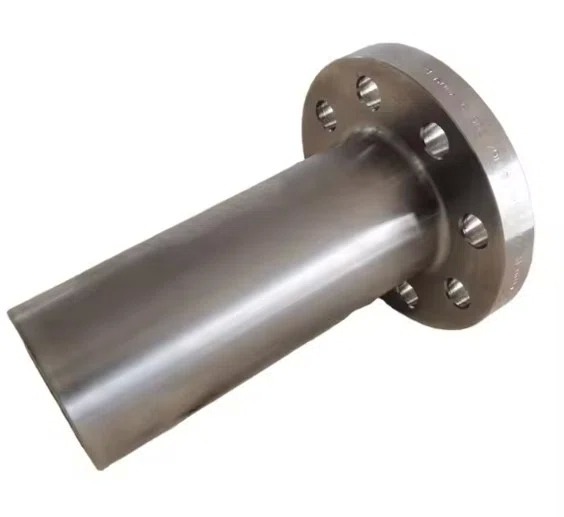

Produk ini adalah Flensa Leher Las Panjang (LWNF) yang diproduksi dari UNS C71500 (paduan Tembaga-Nikel 70/30 / CuNi 70/30) sesuai dengan ASTM B466 dan ASME B16.5 standar. Juga dikenal sebagai CuNi 70/30 atau Werkstoff Nr. 2.0882, paduan ini mengandung sekitar 70% tembaga dan 30% nikel, dengan sedikit tambahan besi dan mangan untuk meningkatkan kekuatan dan ketahanan korosi. Flensa Leher Las Panjang memiliki leher berdinding tebal yang memanjang yang memberikan penguatan tambahan dalam aplikasi tegangan tinggi. Berbeda dengan flensa Weld Neck standar, LWNF dibuat dalam dua bagian: bagian atas adalah laras berdinding tebal, sedangkan bagian bawah adalah flensa pelat berbentuk cakram dengan semua dimensi sesuai dengan flensa standar ASME B16.5. Flensa ini dirancang untuk sambungan las butt ke sistem perpipaan dan terutama diterapkan pada konstruksi bejana tekan yang berfungsi sebagai nosel (seperti nosel thermowell).

2. Parameter Produk Utama

3. Aplikasi / Penggunaan

Flensa Leher Las Panjang ini ideal untuk sistem air laut dan cairan korosif di lingkungan yang menuntut:

• Bejana Tekan & Boiler: Koneksi nosel, nosel thermowell

• Minyak & Gas Lepas Pantai: Perpipaan platform, aplikasi bawah laut, sistem injeksi air laut

• Kelautan & Pembuatan Kapal: Sistem pendingin air laut, jalur air pemadam kebakaran, sistem air pemadam kebakaran lepas pantai

• Pabrik Desalinasi: Intake air laut bertekanan tinggi, jalur resirkulasi air garam

• Pembangkit Listrik: Sistem air pendingin kondensor, penukar panas

• Pemrosesan Kimia: Lingkungan yang mengandung klorida di mana baja tahan karat dapat mengalami SCC

4. Keunggulan

• Desain Leher Memanjang: Laras berdinding tebal memberikan penguatan tambahan dan distribusi tegangan dalam aplikasi tegangan tinggi, menjadikannya ideal untuk nosel bejana tekan

• Ketahanan Korosi Unggul: Ketahanan luar biasa terhadap air laut, pitting, korosi celah, dan retak korosi tegangan klorida

• Kekuatan Lebih Tinggi: 70/30 CuNi menawarkan kekuatan dan ketahanan erosi yang lebih baik daripada 90/10 CuNi

• Ketahanan Biofouling: Kandungan tembaga secara alami menghambat pertumbuhan biologis laut

• Kemampuan Las yang Sangat Baik: Struktur alfa fase tunggal memungkinkan sifat fabrikasi yang luar biasa

• Jarak Isolasi: Leher yang memanjang memberikan jarak untuk isolasi dalam aplikasi pabrik proses

5. Fungsi

Flensa Leher Las Panjang menyediakan titik sambungan baut yang permanen dan diperkuat untuk menyambungkan sistem perpipaan ke bejana tekan, boiler, dan penukar panas. Leher berdinding tebal yang memanjang dilas butt ke nosel pipa atau bejana, membentuk struktur terpadu yang mendistribusikan tegangan secara merata dan meminimalkan konsentrasi tekanan pada sambungan. Permukaan flensa mengakomodasi gasket untuk memastikan segel yang andal saat dibaut ke flensa pasangan. Berbeda dengan flensa Weld Neck standar, tipe panjang tidak cocok untuk pipa dan terutama digunakan dalam aplikasi pabrik proses.

6. Instruksi Pemasangan

1. Inspeksi Pembongkaran: Periksa kerusakan transit; verifikasi tanda, dimensi, dan kelas tekanan sesuai ASME B16.5

2. Persiapan Permukaan: Bersihkan bevel las dan area sekitarnya menggunakan alat khusus; hilangkan semua minyak, gemuk, dan kontaminan

3. Penyelarasan: Sejajarkan leher flensa secara akurat dengan nosel pipa atau bejana, pastikan kesesuaian yang tepat

4. Pengelasan: Lakukan las butt mengikuti WPS yang disetujui dengan juru las bersertifikat. Gunakan proses GTAW (TIG) dengan logam pengisi yang sesuai. Pemanasan awal umumnya tidak diperlukan; suhu antar-jalur ≤150°C. Tidak diperlukan perlakuan panas pasca-las

5. Pemasangan Gasket: Pasang gasket yang sesuai (misalnya, spiral wound, PTFE) pada permukaan flensa

6. Pemasangan Baut: Pasang baut dan kencangkan dalam urutan torsi silang ke nilai torsi yang direkomendasikan

7. Uji Hidrostatik: Tekanan uji = 1,5 × tekanan desain; suhu ambien tidak di bawah 5°C

7. Tindakan Pencegahan

• Kebersihan: Membutuhkan tingkat kebersihan yang lebih tinggi daripada fabrikasi baja karbon; gunakan alat khusus untuk mencegah kontaminasi

• Batas Suhu: Untuk layanan korosi berair, verifikasi kondisi sistem untuk suhu di atas 300°C

• Input Panas Pengelasan: Puddle CuNi lamban dengan lapisan oksida; memerlukan kontrol amper yang sesuai

• Kompatibilitas Media: Tidak direkomendasikan untuk digunakan dengan asam pengoksidasi kuat (misalnya, asam nitrat) atau sistem amonia

• Torsi Baut: Jangan melebihi torsi yang direkomendasikan untuk mencegah kerusakan gasket atau distorsi flensa

• Pemilihan Gasket: Pilih bahan gasket yang kompatibel dengan media layanan dan kondisi tekanan/suhu

8. Pengiriman & Pengiriman

• Waktu pengiriman standar biasanya 15–30 hari, tergantung pada jumlah pesanan, kelas tekanan, dan ketersediaan spesifikasi

9. Syarat Pembayaran

• Metode pembayaran internasional umum meliputi T/T (Telegraphic Transfer) dan L/C saat penglihatan (Letter of Credit)

10. Pengemasan

• Produk dikemas dengan aman dalam kotak kayu lapis atau peti kayu dengan bantalan internal untuk memastikan transportasi yang aman dan mencegah kerusakan selama transit

11. Kebijakan Purna Jual / Pengembalian & Garansi

• Semua produk menjalani inspeksi kualitas yang ketat sebelum pengiriman, dengan Sertifikat Uji Pabrik (EN 10204 3.1/3.2) tersedia

• Inspeksi PMI dan pihak ketiga (ABS, DNV, CCS, LR, BV, dll.) tersedia berdasarkan permintaan

• Jika terjadi masalah kualitas, simpan kemasan asli dan berikan foto yang relevan atau laporan inspeksi pihak ketiga

• Ketentuan pengembalian, penukaran, dan garansi spesifik tunduk pada perjanjian kontrak penjualan akhir.

FAQ

1. Apakah Anda perusahaan dagang atau produsen ?
    Kami adalah produsen, Anda dapat melihat sertifikasinya.
2. Berapa lama waktu pengiriman Anda?
    Umumnya 5-10 hari jika barang tersedia. atau 15-20 hari jika barang tidak tersedia, tergantung pada jumlahnya.
3. Apakah Anda menyediakan sampel? gratis atau tambahan?
    Ya, kami dapat menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.
4. Apa syarat pembayaran Anda ?
    Pembayaran=1000USD, 50% T/T di muka, saldo sebelum pengiriman.
