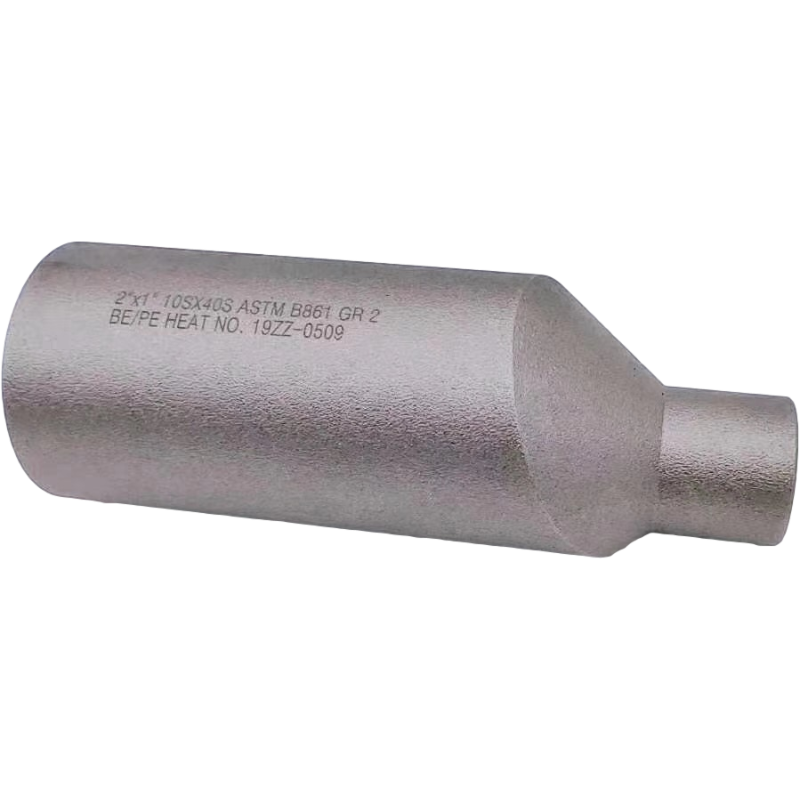

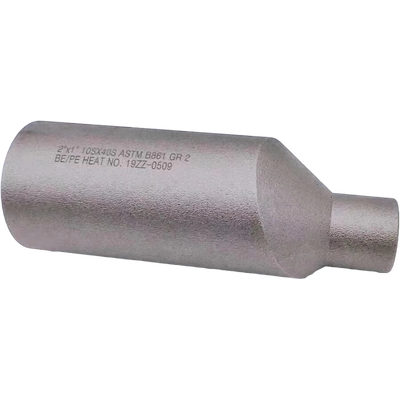

Nipel Pengurang Titanium Grade 2 ASTM B861 2"x1" SCH10S x SCH40S

Nipple Pengurang Swage Titanium ASTM B861 Grade 2 2"x1" SCH10S x SCH40S

1. Deskripsi Produk

Produk ini adalah nipple pengurang swage yang diproduksi dariNipple Pengurang Swage (Konsentris atau Eksentris)sesuai dengan standarASTM B861Sertifikat Uji Pabrik (EN 10204 3.1/3.2)ASME B16.11. Nipple pengurang swage adalah fitting pipa tempa yang digunakan untuk menghubungkan dua pipa dengan diameter berbeda dalam garis lurus, tersedia dalam konfigurasi konsentris (garis tengah sejajar) atau eksentris (garis tengah bergeser). Titanium Grade 2 adalah titanium tanpa paduan dengan kandungan oksigen standar, dikenal sebagai “pekerja keras” dari grade titanium murni komersial.Fitting 2" x 1" ini memiliki ujung polos/bevel untuk sambungan las butt pada ujung besar dan ujung las soket atau ujung polos pada ujung kecil, dirancang untuk pemasangan permanen dalam aplikasi layanan korosif yang menuntut. Panjang keseluruhan kira-kira11 inci(279,4 mm).2. Parameter Produk UtamaParameter

Detail / Rentang

Pemrosesan Kimia

: Aliran proses yang mengandung klorida, penukar panas, sistem perpipaan yang menangani asam pengoksidasi

• Kelautan & Lepas Pantai: Sistem perpipaan air laut, pabrik desalinasi, pembuatan kapal

• Pembangkit Listrik: Tabung kondensor, sistem air pendingin

• Dirgantara & Medis: Aplikasi layanan kemurnian tinggi dan menuntut

• Minyak & Gas: Perpipaan bawah laut, jalur injeksi kimia

• 4. KeunggulanKetahanan Korosi Unggul

: Ketahanan luar biasa terhadap air laut, pitting, korosi celah, dan retak korosi tegangan; Titanium Grade 2 memiliki ketahanan korosi yang sama dengan Grade 1 tetapi sedikit lebih kuat

• Rasio Kekuatan-Terhadap-Berat Tinggi: Sekitar 60% kepadatan baja dengan kekuatan yang sebanding

• Kemampuan Las & Bentuk yang Sangat Baik: Titanium Grade 2 memiliki kemampuan las, daktilitas, dan kemampuan bentuk yang baik

• Ketahanan Biofouling: Permukaan inert menolak penempelan biologis laut

• Kemampuan Fabrikasi yang Baik: Dapat diproduksi dari pipa seamless atau material batang

• Hemat Biaya: Titanium murni komersial menawarkan keseimbangan kinerja dan biaya yang menguntungkan dibandingkan dengan grade titanium paduan yang lebih tinggi

• 5. FungsiNipple pengurang swage menyediakan transisi permanen yang diberi peringkat tekanan antara dua pipa dengan diameter berbeda (2" hingga 1") dalam sistem perpipaan. Konfigurasi konsentris mempertahankan garis tengah sejajar untuk transisi aliran yang mulus, sementara konfigurasi eksentris memiliki garis tengah bergeser untuk perpipaan horizontal guna mencegah penumpukan cairan atau kantong uap. Untuk konfigurasi 2" x 1" SCH10S x SCH40S, ia berfungsi sebagai peredam inline yang tahan lama untuk aplikasi layanan korosif kritis yang memerlukan pengelasan.

6. Instruksi Pemasangan

Inspeksi Pembongkaran

: Periksa kerusakan transit; verifikasi penandaan, dimensi, dan sertifikasi material sesuai ASME B16.11

1. Persiapan Permukaan: Bersihkan bevel las dan area sekitarnya menggunakan alat titanium khusus; hilangkan semua minyak, gemuk, dan kontaminan. Titanium membutuhkan tingkat kebersihan yang lebih tinggi daripada baja untuk mencegah kontaminasi

2. Penyelarasan: Sejajarkan nipple secara akurat dengan pipa penghubung; untuk desain eksentris, pastikan orientasi yang benar (sisi datar ke bawah untuk cairan, sisi datar ke atas untuk gas)Pengelasan Tack: Lakukan pengelasan tack minimum untuk menahan fitting pada posisinya; bersihkan secara menyeluruh sebelum pengelasan akhir

3. Pengelasan: Lakukan pengelasan mengikuti WPS yang disetujui dengan juru las bersertifikat. Gunakan proses GTAW (TIG) dengan

4. logam pengisi titanium yang cocok (Grade 2). Perlindungan gas inert yang ketat (argon) wajib untuk kolam las dan sisi akar untuk mencegah oksidasi. Pemanasan awal umumnya tidak diperlukan; suhu antar-jalur harus dijaga

5. ≤150°C. Perlakuan panas pasca-las biasanya tidak diperlukan untuk titanium Grade 2Pasca-LasKebersihanUji Hidrostatik: Tekanan uji = 1,5 × tekanan desain; suhu ambien tidak di bawah 5°C7. Tindakan PencegahanKebersihan: Membutuhkan tingkat kebersihan yang lebih tinggi daripada fabrikasi baja karbon. Titanium sangat reaktif dengan oksigen, nitrogen, dan hidrogen pada suhu tinggi; perlindungan gas inert yang memadai sangat penting selama pengelasanBatasan Suhu

6. : Titanium Grade 2 tidak direkomendasikan untuk digunakan di atas315°C (600°F)

7. di lingkungan pengoksidasi karena percepatan oksidasi; untuk layanan suhu tinggi, verifikasi kondisi sistemPencegahan Kontaminasi

: Gunakan alat khusus untuk titanium untuk mencegah kontaminasi besi, yang dapat menyebabkan korosi lokal

• Korosi Galvanik: Titanium bersifat mulia; hindari kontak langsung dengan logam yang kurang mulia (misalnya, baja karbon, aluminium) di lingkungan elektrolitik kecuali diisolasi secara elektrikKompatibilitas Ulir: Jika ujung berulir ditentukan, verifikasi tipe ulir NPT, BSPT, atau BSPP sesuai spesifikasi sistem

• Pengujian Kualitas: PMI sesuai ASTM E1476, UT sesuai ASTM A388, PT/MT sesuai ASTM E165/E709 direkomendasikan8. Pengiriman & PengirimanWaktu pengiriman standar biasanya

• 15–30 hari, tergantung pada jumlah pesanan, ketebalan dinding, dan ketersediaan spesifikasi

• 9. Syarat PembayaranMetode pembayaran internasional umum meliputi

• T/T (Telegraphic Transfer)dan

• L/C saat penglihatan (Letter of Credit)10. Pengemasan

Produk dikemas dengan aman dalam

• kotak kayu lapisataupeti kayu

dengan bantalan internal untuk memastikan transportasi yang aman dan mencegah kerusakan selama transit

• 11. Kebijakan Purna Jual / Pengembalian & GaransiSemua produk menjalani inspeksi kualitas yang ketat sebelum pengiriman, denganSertifikat Uji Pabrik (EN 10204 3.1/3.2)tersedia, termasuk laporan kimia, sifat mekanik, dan NDT

Inspeksi pihak ketiga (ABS, DNV, CCS, LR, BV, dll.) tersedia berdasarkan permintaan

• Jika terjadi masalah kualitas, simpan kemasan asli dan berikan foto yang relevan atau laporan inspeksi pihak ketigaKetentuan pengembalian, penukaran, dan garansi spesifik tunduk pada perjanjian kontrak penjualan akhir.FAQ1. Apakah Anda perusahaan dagang atau produsen?    Kami adalah produsen, Anda dapat melihat sertifikasinya.

2. Berapa lama waktu pengiriman Anda?

•     Umumnya 5-10 hari jika barang tersedia. atau 15-20 hari jika barang tidak tersedia, tergantung pada kuantitas.3. Apakah Anda menyediakan sampel? gratis atau tambahan?    Ya, kami dapat menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.

• 4. Apa syarat pembayaran Anda?

•     Pembayaran

=1000USD, 50% T/T di muka, saldo sebelum pengiriman.
