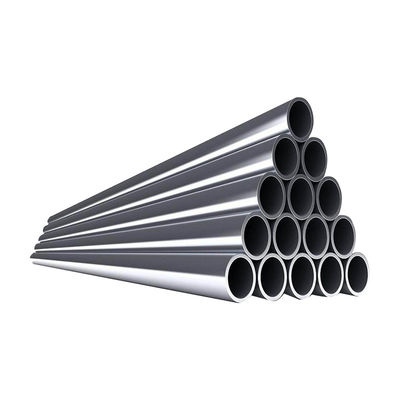

Pipa Seamless Paduan Nikel Inconel 625 Layanan Bawah Laut Lepas Pantai Asam Bersertifikat NACE MR0175

Pipa Tanpa Sambungan Paduan Nikel Inconel 625 untuk Layanan Asam Bawah Laut Lepas Pantai

Pipa tanpa sambungan paduan nikel Inconel 625 (UNS N06625, EN 2.4856) adalah material standar industri untuk aplikasi kritis layanan asam bawah laut lepas pantai di mana baja tahan karat konvensional dan bahkan grade dupleks tidak dapat menahan tantangan gabungan dari tekanan parsial hidrogen sulfida (H2S) yang tinggi, konsentrasi klorida ekstrem, dan suhu tinggi yang ditemui dalam produksi minyak dan gas laut dalam. Komposisi nikel-kromium-molibdenum-niobium yang unik memberikan ketahanan luar biasa terhadap korosi pitting dan celah klorida, keretakan tegangan sulfida, dan oksidasi suhu tinggi, menjadikannya spesifikasi material pilihan untuk jumper kepala sumur bawah laut, saluran injeksi kimia, tabung injeksi metanol, saluran kontrol hidrolik, dan sambungan instrumentasi proses pada sistem produksi bawah laut yang beroperasi pada kedalaman air melebihi 3000 meter.

Sepenuhnya bersertifikat untuk NACE MR0175/ISO 15156-3 untuk layanan asam tanpa batasan lingkungan hingga tekanan parsial H2S maksimum yang diuji (Tingkat VII), pipa tanpa sambungan Inconel 625 menghilangkan risiko keretakan tegangan sulfida yang membatasi baja tahan karat dupleks dan super dupleks dalam lingkungan produksi asam yang agresif. Setiap pipa menjalani anil solusi pada 1090-1200 derajat Celsius diikuti dengan pendinginan cepat untuk mencapai sifat mekanik dan ketahanan korosi yang ditentukan, diverifikasi oleh analisis kimia lengkap, pengujian tarik, pengukuran kekerasan (maksimum 35 HRC per NACE), pengujian korosi intergranular sesuai ASTM G28 Metode A, dan 100 persen Identifikasi Material Positif (PMI) menggunakan spektroskopi fluoresensi sinar-X. Semua dokumentasi termasuk Sertifikat Uji Pabrik (EN10204 3.1), sertifikat kepatuhan NACE, dan laporan uji korosi disediakan dalam bahasa Inggris untuk verifikasi desain klien dan tinjauan peraturan.

Spesifikasi Teknis

Keunggulan Utama untuk Layanan Asam Bawah Laut Lepas Pantai

• Kekebalan terhadap Keretakan Korosi Tegangan Klorida: Berbeda dengan baja tahan karat austenitik yang rentan terhadap SCC klorida di atas 60 derajat Celsius, Inconel 625 pada dasarnya kebal terhadap keretakan korosi tegangan klorida pada semua suhu layanan praktis, memberikan keandalan tanpa syarat untuk peralatan bawah laut di mana masuknya air laut atau kontak air yang diproduksi tidak dapat dihindari.
• Layanan Asam NACE MR0175 Tingkat VII: Bersertifikat untuk kondisi layanan asam yang paling parah tanpa batasan lingkungan pada tekanan parsial H2S, konsentrasi klorida, atau pH dalam rentang yang diuji, menghilangkan ketidakpastian keretakan tegangan sulfida yang membatasi aplikasi baja tahan karat dupleks dan super dupleks dalam lingkungan produksi laut dalam yang agresif.
• Ketahanan Korosi Celah Air Laut: Nilai PREN melebihi 50 (dibandingkan dengan 34 untuk dupleks 2205 dan 24 untuk 316L) menjamin bebas dari korosi celah dalam air laut yang tergenang pada semua suhu hingga setidaknya 40 derajat Celsius, penting untuk peralatan bawah laut di mana pertumbuhan laut, akumulasi sedimen, dan celah sempit pada permukaan gasket menciptakan kondisi korosi yang agresif.
• Kemampuan Suhu Luas: Dari suhu LNG kriogenik minus 196 derajat Celsius hingga layanan suhu tinggi berkelanjutan pada 980 derajat Celsius untuk ketahanan oksidasi, Inconel 625 mempertahankan sifat mekanik dan ketahanan korosinya di seluruh rentang suhu yang tidak tertandingi oleh grade baja tahan karat mana pun, mendukung aplikasi dari pemrosesan gas kriogenik hingga produksi aliran sumur suhu tinggi.
• Ketahanan Penggetasan Hidrogen: Struktur kristal austenitik (FCC) paduan nikel memberikan difusivitas hidrogen yang secara inheren lebih rendah dan kelarutan yang lebih tinggi dibandingkan dengan baja feritik dan martensitik, secara dramatis mengurangi kerentanan terhadap penggetasan hidrogen dalam komponen bawah laut yang dilindungi secara katodik dan lingkungan produksi asam dengan pengisian hidrogen atom.
• Ketahanan Terhadap Kelelahan dan Erosi-Korosi: Tingkat pengerasan kerja yang tinggi dan penguatan larutan padat dari molibdenum dan niobium memberikan ketahanan superior terhadap erosi-korosi yang diinduksi aliran dalam fluida produksi multifase berkecepatan tinggi yang mengandung pasir dan partikel padat di saluran aliran bawah laut dan bagian dalam badan choke.

Aplikasi

• Komponen Kepala Sumur dan Pohon Natal Bawah Laut: Saluran injeksi kimia, tabung injeksi metanol, saluran akses annulus, dan tabung kontrol hidrolik pada kepala sumur bawah laut dan rakitan pohon Natal yang beroperasi pada kedalaman air hingga 3000 meter dengan paparan langsung ke fluida yang diproduksi mengandung H2S, CO2, klorida, dan belerang unsur.
• Manifold dan Saluran Aliran Bawah Laut: Tabung instrumentasi berdiameter kecil, saluran impuls pemancar tekanan, kual injeksi kimia, dan perpipaan interkoneksi sistem pengambilan sampel pada manifold produksi bawah laut dan ujung pipa (PLET) yang memerlukan kepatuhan NACE dan kekebalan korosi air laut.
• Bundel Pipa Umbilikal: Bundel pipa super dupleks dalam umbilikal tabung baja semakin banyak digantikan oleh Inconel 625 untuk ladang laut dalam dengan kimia produksi yang agresif, memberikan umur lelah yang ditingkatkan selama layanan umbilikal dinamis antara menara FPSO dan dasar laut.
• Peralatan Penyelesaian Sumur Bawah Tanah: Mandrel injeksi kimia, rumah katup gas lift, tabung saluran kontrol katup pengaman bawah permukaan, dan enkapsulasi kabel pengukur bawah permukaan permanen di sumur tekanan tinggi suhu tinggi (HPHT) dengan tekanan parsial H2S dan CO2 melebihi 10 bar masing-masing.
• Perpipaan Proses Topsides: Injeksi kimia pengolahan air yang diproduksi, perpipaan masuk separator uji sumur yang menangani produksi multifase mentah, saluran pembuangan drum knockout flare, dan sistem pembuangan tertutup yang menangani fluida agresif pada platform produksi lepas pantai dan FPSO.

Pertanyaan yang Sering Diajukan

T: Mengapa Inconel 625 ditentukan untuk layanan asam bawah laut lepas pantai alih-alih baja tahan karat super dupleks?
J: Meskipun baja tahan karat super dupleks seperti UNS S32750 (2507) menawarkan kombinasi kekuatan dan ketahanan korosi yang sangat baik untuk banyak aplikasi lepas pantai, mereka memiliki batasan lingkungan yang ditentukan di bawah NACE MR0175/ISO 15156 yang membatasi penggunaannya dalam kondisi asam yang parah. Grade super dupleks dibatasi hingga sekitar 0,1-0,2 bar tekanan parsial H2S pada suhu ambien dengan air garam hingga 10 persen NaCl pada pH 4,5 atau lebih tinggi. Inconel 625 tidak menghadapi batasan lingkungan seperti itu di bawah NACE MR0175 Tingkat VII, menjadikannya spesifikasi material default ketika tingkat H2S, konsentrasi klorida, atau keberadaan belerang unsur melebihi batas dupleks. Selain itu, Inconel 625 memberikan ketahanan korosi celah yang unggul dalam air laut (PREN di atas 50 versus 41 untuk super dupleks), yang sangat penting untuk peralatan bawah laut yang tidak dapat diperiksa atau dipelihara setelah pemasangan.

T: Berapa perkiraan waktu tunggu untuk pipa tanpa sambungan Inconel 625 dan dokumentasi apa yang disediakan?
J: Waktu tunggu produksi standar untuk pipa tanpa sambungan Inconel 625 adalah 20-35 hari kerja sejak konfirmasi pesanan, tergantung pada dimensi, kuantitas, dan jadwal produksi pabrik saat ini. Ketersediaan stok pabrik untuk ukuran umum (1/2 inci hingga 4 inci NPS dalam SCH 40S dan SCH 80S) dapat mengurangi pengiriman menjadi 10-15 hari kerja. Dokumentasi yang disediakan dengan setiap pengiriman meliputi: Sertifikat Uji Material sesuai EN10204 3.1 yang menunjukkan komposisi kimia, kekuatan tarik dan luluh, perpanjangan, kekerasan, dan parameter perlakuan panas; sertifikat kepatuhan NACE MR0175/ISO 15156; laporan Identifikasi Material Positif (PMI) untuk 100 persen pipa; laporan uji korosi intergranular ASTM G28 Metode A; laporan uji ultrasonik dan arus eddy; sertifikasi uji hidrostatik; dan laporan inspeksi dimensi. Sertifikasi EN10204 3.2 dengan saksi inspektur pihak ketiga dari DNV, ABS, Bureau Veritas, atau Lloyd's Register tersedia berdasarkan permintaan.

T: Bagaimana kinerja Inconel 625 di air laut dengan perlindungan katodik yang diterapkan?
J: Inconel 625 sepenuhnya kompatibel dengan sistem perlindungan katodik (CP) yang umum digunakan pada struktur lepas pantai dan peralatan bawah laut. Berbeda dengan baja paduan rendah berkekuatan tinggi yang rentan terhadap penggetasan hidrogen di bawah CP, atau paduan titanium yang dapat mengalami pembentukan hidrida pada potensial yang sangat negatif, Inconel 625 mempertahankan sifat mekanik dan ketahanan korosinya di bawah kondisi CP. Ketahanan inheren terhadap penggetasan hidrogen dikombinasikan dengan ketahanan korosi air laut yang luar biasa berarti komponen Inconel 625 dapat dihubungkan dengan aman ke sistem CP yang sama yang melindungi struktur baja karbon tanpa memerlukan isolasi listrik. Hal ini menyederhanakan desain bawah laut dengan menghilangkan kebutuhan akan sambungan isolasi dielektrik dan persyaratan pemeliharaan serta inspeksi terkait.

T: Apakah perlakuan panas pasca-pengelasan diperlukan untuk pipa Inconel 625 dalam layanan asam?
J: Untuk sebagian besar aplikasi layanan asam bawah laut yang menggunakan Grade 1 anil solusi sesuai ASTM B444, perlakuan panas pasca-pengelasan (PWHT) umumnya tidak diperlukan saat menggunakan logam pengisi Inconel 625 dengan komposisi yang cocok (ERNiCrMo-3) dengan prosedur pengelasan yang memenuhi syarat. Desain paduan mencegah sensitisasi selama pengelasan melalui kimia yang distabilkan niobium, yang membentuk karbida niobium yang stabil daripada karbida kromium, menjaga kandungan kromium dalam larutan padat untuk ketahanan korosi. Namun, untuk aplikasi NACE MR0175 yang paling kritis, beberapa pengguna akhir menentukan anil solusi pada 1090-1200 derajat Celsius setelah pengelasan untuk menghilangkan mikro-segregasi lasan dan memastikan ketahanan korosi yang seragam di seluruh rakitan yang dilas. Kami merekomendasikan untuk berkonsultasi dengan spesifikasi pengelasan proyek tertentu dan insinyur korosi untuk persyaratan PWHT yang pasti berdasarkan kondisi layanan aktual dan persyaratan kode desain.
