Model CAD Gambar Kerja Baja Tempa Flensa 3D dengan Panduan Pemasangan Torsi Baut

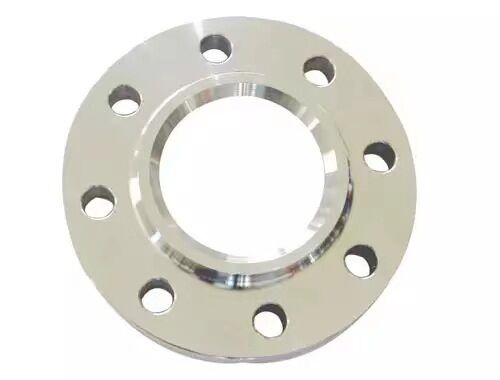

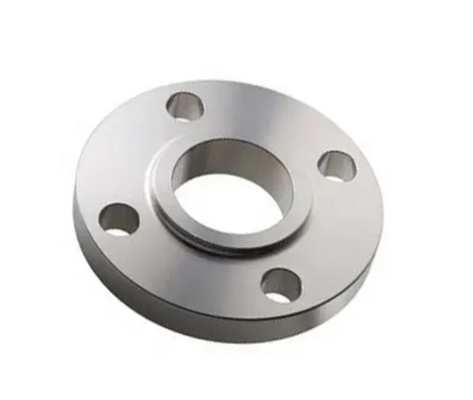

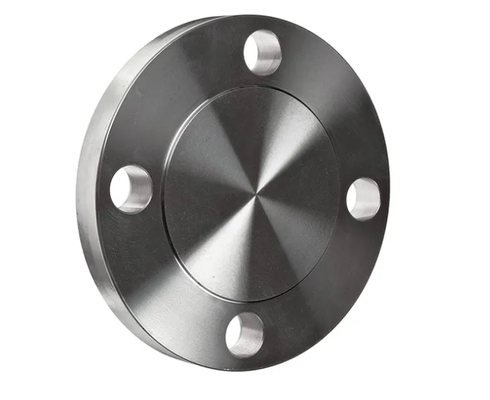

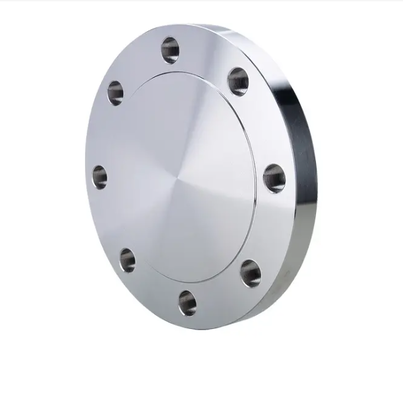

Flensa Baja Tempa dengan Paket Dokumentasi Teknis Lengkap

Kami memahami bahwa insinyur pengadaan profesional dan manajer proyek membutuhkan lebih dari sekadar produk; mereka membutuhkan dokumentasi teknis yang komprehensif untuk memastikan integrasi yang mulus ke dalam sistem perpipaan mereka. Setiap flensa baja tempa dari lini produksi kami disertai dengan paket dokumentasi teknis lengkap yang mencakup gambar CAD berdimensi, model padat 3D, bagan perhitungan torsi baut, sertifikat uji material (MTC), dan laporan pengujian non-destruktif (NDT). Pendekatan yang mengutamakan dokumentasi ini mengurangi waktu tinjauan teknik, menghilangkan tebakan selama pemasangan, dan memberikan ketertelusuran penuh untuk audit jaminan kualitas.

Dukungan dokumentasi teknis kami mencakup seluruh siklus hidup produk dari spesifikasi desain hingga pemasangan dan komisioning. Selama fase penawaran, kami menyediakan gambar dimensi awal untuk mengkonfirmasi dimensi flensa, pola lingkaran baut, dan jenis permukaan. Setelah konfirmasi pesanan, kami mengirimkan gambar CAD as-built bersertifikat yang mencerminkan grade material, kelas tekanan, dan persyaratan permukaan spesifik Anda. Model STEP 3D memungkinkan tim teknik Anda untuk mengintegrasikan flensa kami langsung ke dalam gambar isometrik perpipaan dan model analisis tegangan Anda tanpa pembuatan ulang manual. Setelah pengiriman, panduan torsi baut memastikan kompresi gasket yang tepat dan menghilangkan risiko torsi berlebih atau kurang selama perakitan lapangan.

Mengapa Dokumentasi Teknis Penting dalam Pengadaan Flensa

• Menghilangkan Kesalahan Dimensi: Gambar CAD dengan diameter lingkaran baut yang tepat, diameter luar flensa, tinggi permukaan terangkat, dan dimensi hub mencegah koneksi yang tidak cocok dan modifikasi lapangan yang mahal
• Mempercepat Tinjauan Teknik: Model 3D yang telah diverifikasi sebelumnya mengurangi waktu yang dihabiskan tim desain Anda untuk membuat ulang suku cadang vendor, secara langsung memperpendek waktu tunggu proyek
• Memastikan Pemasangan yang Tepat: Bagan torsi baut menentukan nilai torsi yang dilumasi dan tidak dilumasi untuk setiap ukuran baut dan jenis gasket, mencegah kebocoran akibat torsi kurang dan penghancuran gasket akibat torsi berlebih
• Mendukung Kepatuhan Regulasi: Sertifikasi EN 10204 3.2 lengkap dengan inspeksi pihak ketiga memenuhi PED 2014/68/EU, ASME B31.3, dan arahan peralatan tekanan internasional lainnya
• Memungkinkan Ketertelusuran Siklus Hidup: Setiap flensa dicap dengan nomor panas unik yang dapat dilacak ke MTC yang menunjukkan komposisi kimia, sifat mekanik, dan catatan perlakuan panas
• Mengurangi Risiko Proyek: Dokumentasi lengkap menghilangkan risiko pemasangan flensa yang tidak sesuai yang dapat menyebabkan kegagalan katastropik, penalti peraturan, atau penundaan proyek

Pertanyaan yang Sering Diajukan

T: Format file CAD apa yang Anda sediakan dan bisakah saya meminta tampilan gambar khusus?

J: Kami menyediakan gambar dimensi PDF sebagai standar, dengan format DWG dan DXF tersedia berdasarkan permintaan. Setiap gambar mencakup tampilan depan, tampilan penampang samping, detail lingkaran baut, dan detail permukaan flensa. Tampilan khusus seperti detail profil hub, zona toleransi lubang, dan detail persiapan bevel pengelasan dapat ditambahkan berdasarkan permintaan tanpa biaya tambahan. Waktu penyelesaian tipikal untuk gambar yang disesuaikan adalah 1-2 hari kerja setelah konfirmasi pesanan.

T: Bagaimana cara menggunakan bagan torsi baut untuk pemasangan lapangan?

J: Bagan torsi baut kami diatur berdasarkan ukuran flensa, kelas tekanan, dan jenis gasket. Untuk setiap kombinasi, bagan ini memberikan ukuran dan jumlah baut yang direkomendasikan, grade material baut, nilai torsi yang dilumasi (menggunakan gemuk molibdenum disulfida), dan nilai torsi yang tidak dilumasi. Bagan ini juga mencakup urutan pengencangan yang direkomendasikan: pengencangan pola silang tiga lintasan pada 30%, 60%, dan 100% dari torsi target. Lintasan pemeriksaan searah jarum jam terakhir direkomendasikan untuk memverifikasi pemuatan yang seragam. Kami juga memberikan panduan tentang penegangan hidrolik untuk ukuran di atas 24 inci di mana kunci torsi tradisional menjadi tidak praktis.

T: Apakah Anda menyediakan sertifikasi EN 10204 3.2 dengan inspeksi pihak ketiga?

J: Ya, sertifikasi EN 10204 Tipe 3.2 dengan inspeksi pihak ketiga oleh TUV, SGS, Bureau Veritas, atau Lloyd's Register tersedia berdasarkan permintaan. Ini termasuk saksi independen pengujian mekanik, verifikasi analisis kimia, inspeksi NDT, dan inspeksi dimensi. Sertifikat 3.2 memberikan tingkat jaminan independen tertinggi dan biasanya diperlukan untuk peralatan bertekanan di bawah PED 2014/68/EU Kategori III dan IV, proyek lepas pantai, dan aplikasi nuklir. Harap tentukan persyaratan inspeksi pihak ketiga Anda pada saat pemesanan untuk memungkinkan penjadwalan.
