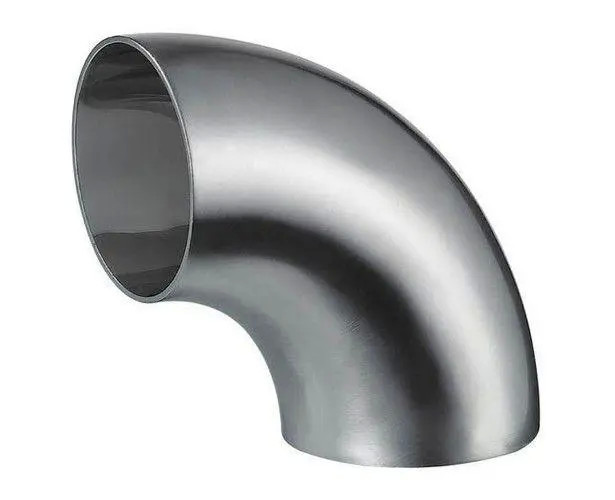

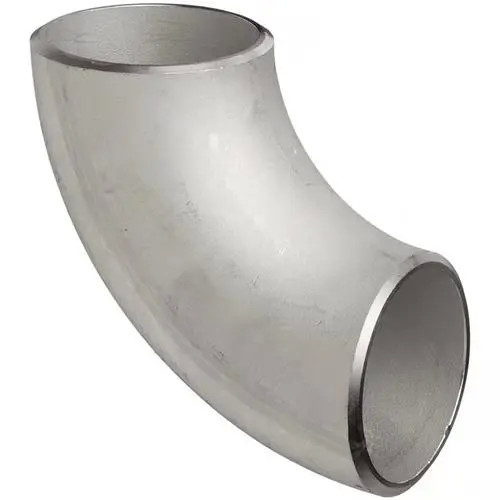

Fitting Pipa Siku Stainless Steel Tempa Tekanan Tinggi 6000LBS

6000LBS Tekanan Tinggi Dipalsukan Stainless Steel Elbow Pipe Fitting

Peraturan6000LBS tekanan tinggi ditempa siku stainless steelmerupakan puncak kemampuan tekanan dalam desain pemasangan las berujung dan soket.ASTM A182 F316menggunakan stainless steelpenempaan mati tertutupteknologi, perlengkapan siku ini tahan tekanan operasi yang luar biasa sampai6000 pound per inci persegiProses penempaan menyelaraskan struktur butiran material di sepanjang kontur fitting, menghilangkan porositas dan cacat internal yang umum ditemukan pada fittings cor.Keuntungan metalurgi ini diterjemahkan langsung ke dalam ketahanan kelelahan yang superior dan kinerja jangka panjang yang dapat diandalkan di bawah kondisi beban tekanan siklik yang ditemui di unit tenaga hidrolik, pohon natal lepas pantai, tekanan tinggi injeksi skid kimia, dan sistem manifold air dalam.

Setiap ujung las soket siku bertekanan tinggi adalah presisi-mesin untukASME B16.11toleransi dimensi, memastikan fit-up yang konsisten dengan jadwal 80 dan jadwal 160 pipa.memberikan ketahanan yang jauh lebih baik terhadap korosi lubang dan celah yang disebabkan oleh klorida dibandingkan dengan 304, membuat siku palsu ini pilihan definitif untuk lingkungan industri laut, lepas pantai, dan pesisir.PMI (Positive Material Identification)pengujian pada setiap lot panas, pengujian shell hidrostatik pada tekanan nominal 1,5 kali, danPemeriksaan penetrant cairdari permukaan kritis sesuai dengan persyaratan Bagian V ASME untuk mendeteksi setiap diskontinuitas permukaan yang dapat membahayakan integritas tekanan.

Spesifikasi Teknis

Keuntungan Utama dan Bidang Aplikasi

• Kapasitas tekanan luar biasa:Rating 6000LBS memungkinkan penyebaran dalam sirkuit hidraulik tekanan ultra tinggi, saluran kontrol kepala sumur,dan pipa manifold bawah laut di mana fittings Kelas 3000 standar akan terlalu kecil untuk amplop operasi.
• Integritas penempaan mati tertutup:Aliran biji-bijian yang dipalsukan mengikuti kontur siku,memberikan kekuatan kelelahan hingga 30% lebih tinggi dibandingkan dengan setara casting investasi dan hampir menghilangkan risiko jalur kebocoran terkait porositas internal.
• 316 Molibdenum-Enhanced Korosi Perlindungan:Kandungan molibdenum 2-3% dalam 316 stainless steel memberikan ketahanan kritis terhadap korosi lubang di lingkungan yang mengandung klorida, termasuk zona semprotan air laut, daerah pengolahan kimia,dan fasilitas industri pesisir.
• Unit daya hidrolik:Penting untuk menghubungkan saluran pembuangan pompa tekanan tinggi ke bank akumulator, manifold katup kontrol arah, dan sirkuit intensifier yang beroperasi pada tekanan melebihi 350 bar (5000 psi).
• Platform minyak dan gas lepas pantai:Digunakan dalam pipa proses atas, sistem injeksi kimia, hidraulik kontrol umbilikal,dan pipa instrumen kepala sumur di mana 316 stainless steel memenuhi persyaratan kualifikasi bahan NORSOK M-650.
• Injeksi kimia tekanan tinggi:Cocok untuk metanol, penghambat korosi, dan garis injeksi penghambat skala yang beroperasi pada tekanan hingga 6000 psi di unit proses kilang dan petrokimia.
• Sistem bawah laut air dalam:Kompatibel dengan pipa bawah laut super duplex dan 316 stainless steel dalam kapsul manifold, terminal ujung pipa (PLETs), dan sistem koneksi flowline yang direkomendasikan untuk kedalaman air melebihi 3000 meter.
• Rigs pengujian hidrostatik:Digunakan dalam uji tekanan kumpulan manifold untuk katup, aktuator, dan alat downhole di mana perlengkapan itu sendiri harus melebihi tekanan uji nominal peralatan yang sedang dievaluasi.

Pertanyaan yang Sering Diajukan

T: Apa perbedaan antara 3000LBS dan 6000LBS nilai tekanan untuk kuku las soket ditempa?

A: Penunjukan 6000LBS menunjukkan bahwa perlengkapan ini ditandai dengan tekanan kerja maksimum 6000 psi (CWP) pada suhu sekitar, yang dua kali lipat dari rating 3000LBS.Rating yang lebih tinggi ini dicapai melalui peningkatan ketebalan dinding, peningkatan rasio pengurangan pemalsuan, dan persyaratan pemeriksaan non-destruktif yang lebih ketat.Sebuah 6000LBS soket las siku dapat dibedakan secara visual dari 3000LBS oleh bagian dinding yang terlihat lebih berat dan kedalaman soket yang lebih besarKetika memilih antara keduanya, tekanan desain sistem, persyaratan faktor keselamatan sesuai dengan kode ASME B31.3 Process Piping,dan jadwal pipa (Sch 160 atau XXS untuk layanan 6000LBS) harus semua dipertimbangkan bersama-samaSikut baja tahan karat 6000LBS adalah pilihan standar untuk sistem hidrolik bertekanan tinggi di mana tekanan operasi puncak secara teratur melebihi 3000 psi.

T: Bagaimana koneksi las soket memastikan kinerja kedap air di bawah kondisi 6000 psi?

A: Gabungan las soket menciptakan las filet antara pipa OD dan hub soket dari perlengkapan siku.6 mm) celah antara ujung pipa dan bagian bawah soket memungkinkan untuk ekspansi termal pipa selama pengelasan tanpa menciptakan retakan-memulai tegangan riserPengelasan fillet yang dihasilkan memberikan penyegelan penetrasi penuh dengan kekuatan melebihi tekanan ledakan pipa.Pemeriksaan penetrant cair setelah las sesuai dengan Bagian ASME V Pasal 6 dilakukan pada semua koneksi las soket di fasilitas kami untuk memverifikasi tidak adanya retakan permukaanUntuk aplikasi layanan asam di lingkungan yang mengandung H2S,kami menerapkan prosedur pengelasan NACE MR0175/ISO 15156 dengan kekerasan terkontrol untuk mencegah retakan tekanan sulfida di zona yang terkena panas dari perlengkapan siku bertekanan tinggi ini.

T: Dapatkah siku palsu 6000LBS ini disediakan dengan pelacakan bahan penuh dan inspeksi pihak ketiga?

Setiap siku baja tahan karat yang ditempa dilengkapi dengan laporan uji bahan EN 10204 Tipe 3.1 yang mendokumentasikan komposisi kimia, sifat mekanik (kekuatan tarik, kekuatan yield,peregangan, pengurangan luas), dan nilai dampak Charpy V-notch pada suhu uji yang ditentukan.Pengolahan panasKami menyambut lembaga inspeksi pihak ketiga termasuk Bureau Veritas, DNV, Lloyd's Register, SGS, dan TUV untuk menyaksikan pengujian hidrostatik, verifikasi PMI,Pemeriksaan dimensi, dan prosedur NDE di fasilitas kami.Opsi NDE tambahan termasuk pemeriksaan radiografi (RT) dan pengujian ultrasonik (UT) dapat dilakukan atas permintaan untuk aplikasi siku palsu layanan kritis.
