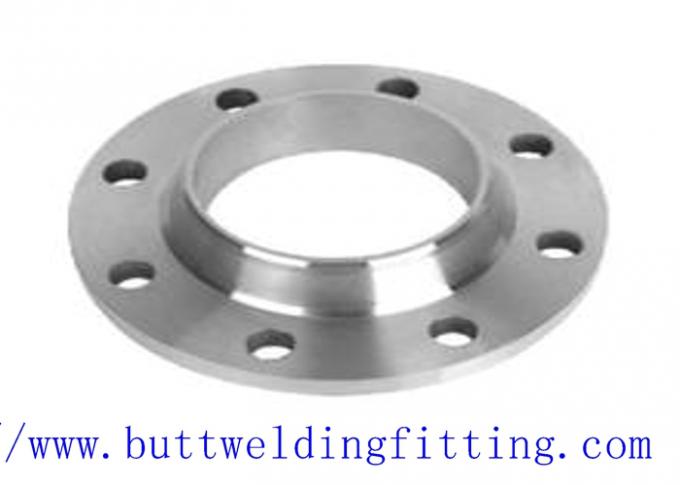

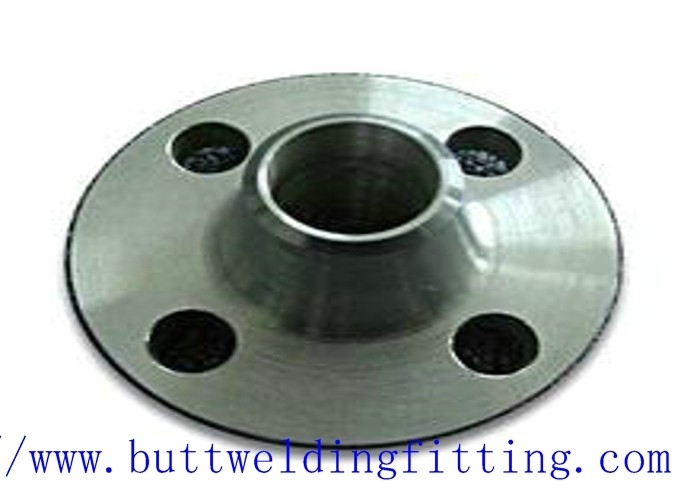

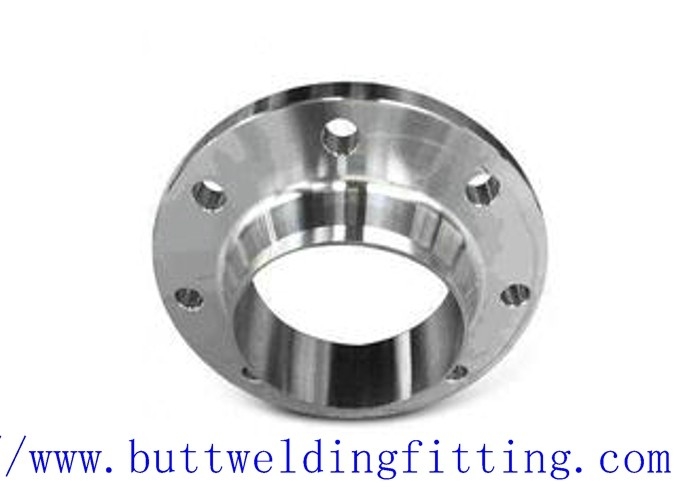

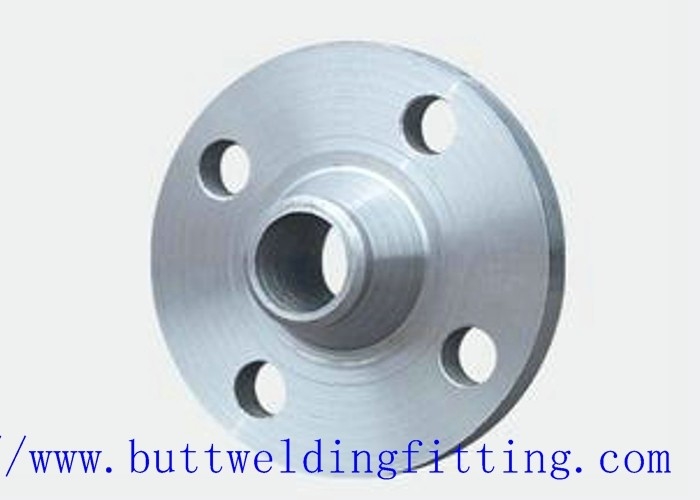

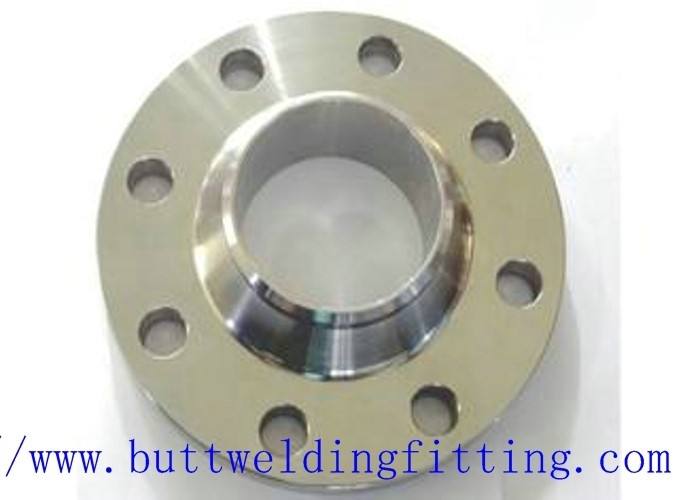

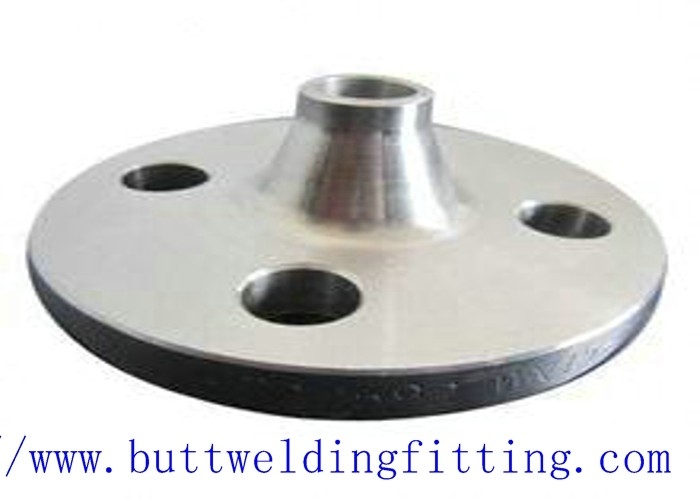

150 # Sampai 2500 # Flensa Baja Tempa A182 / F51 / Inconel 625 Flange Baja Karbon

150 # Sampai 2500 # Flensa Baja Tempa A182 / F51 / Inconel 625 Flensa Baja Karbon

Steel Flange, Flensa Ringkas 1/2 Inch - 48 Inch dan 150 # Sampai 2500 # Dengan A182 / F51 / Inconel 625.

Compact Flensa (RCF), NORSOK L005, A182 F316 / 316L, F51, F53, F55, Inconel 625, Incoloy 825, A105, A350 LF2, LF52-70

• RCF NORSOK NCF5 Series

Berdasarkan kode NORSOK L005, cocok untuk aplikasi penyegelan kritis dengan ekspansi termal tinggi, pemuatan siklik seperti Riser, sistem tambat titik tunggal, manifold, X-Trees, jaringan pipa bawah laut, penukar panas, dan banyak sistem perpipaan proses.

• Keuntungan RCF
  • Hemat ruang
    • Hemat berat hingga 70% ~ 80% dari flensa ANSI
  • Segel Independen Ganda membuatnya lebih aman
    • Metode penyegelan positif
  • Sistem penyegelan terpadu (baik di dalam maupun di luar)
    • Kisaran yang lebih besar dalam suhu dan tekanan desain
• Prinsip Kerja RCF
  • Prinsip desain flensa kompak RCF adalah bahwa muka flensa mencakup dua segel independen. Segel pertama dibuat dengan aplikasi stres tempat duduk segel pada tumit mengarah. Segel utama adalah cincin segel IX. Kekuatan cincin segel disediakan oleh energi yang tersimpan elastis di dalam cincin segel yang ditekan. Setiap kebocoran tumit akan memberikan tekanan internal yang bekerja pada cincin segel di dalam mengintensifkan aksi penyegelan.

• Ukuran dan Tekanan RCF Rating
  • Ukuran 1/2 ”~ 48” dan peringkat tekanan Kelas 150 # hingga 2500 #.
  • Ukuran lebih besar dan peringkat tekanan lebih tinggi berdasarkan permintaan.
• Bahan RCF
  • ASTM A105, A350 LF2, LF6, A694 F52 ~ F70
  • AISI 4130, AISI 8630
  • A182 F316 / 316L, F51, F53, F55, Inconel 625, Incoloy 825.
  • Bahan lainnya berdasarkan permintaan
  • RCF IX seal ring, gaya aksial diberikan pada lancip dari cincin seal metal dan diterjemahkan menjadi kekuatan penyegelan radial. Selanjutnya dengan peningkatan pra-beban, bevel ditutup dan kontak tatap muka dicapai pada irisan luar sementara sebagian besar pra-beban baut dipindahkan sebagai gaya tekan antara permukaan flensa pada tumit.
• Desain dan Verifikasi RCF
  • Yuhong Special Steel menyediakan layanan perhitungan berdasarkan ASME bagian VIII Divisi 1, 2 dan 3. Juga kami memiliki insinyur perangkat lunak ANSYS untuk melakukan analisis dan verifikasi desain
