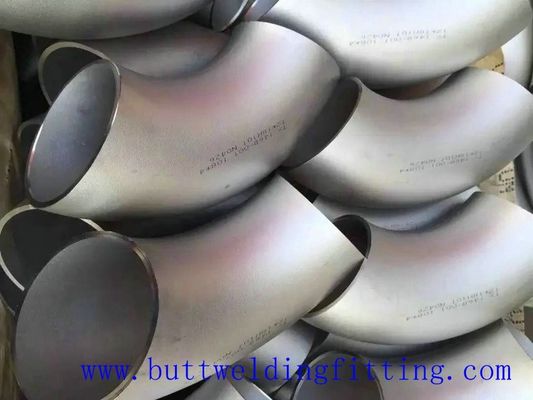

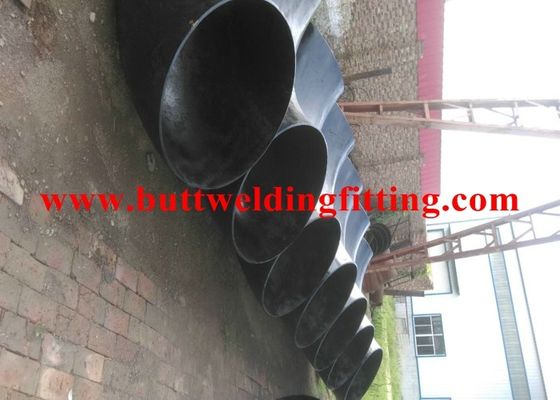

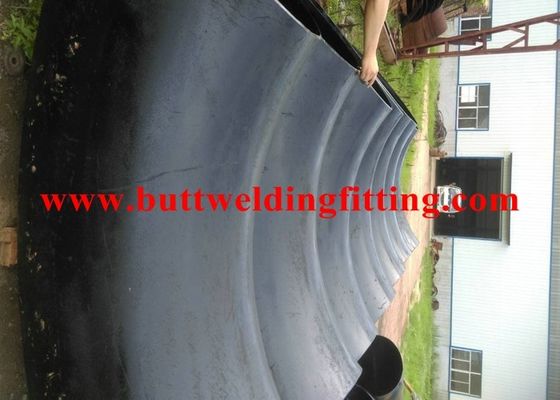

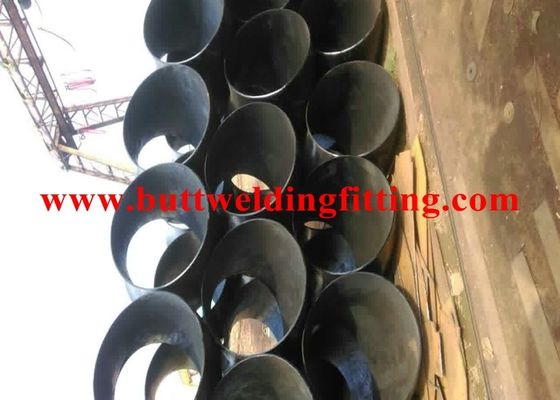

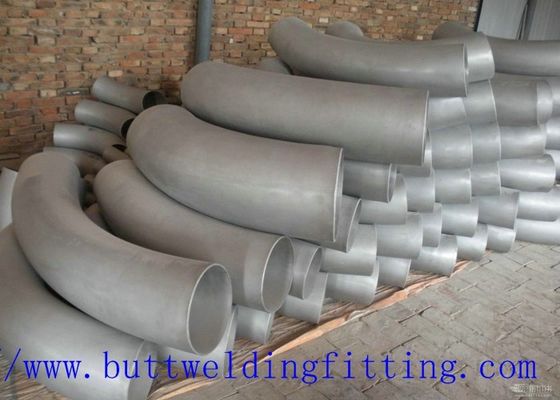

Stainless Steel / Baja Karbon Diameter Besar Butt Welding Elbow ASTM 304 316L

  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
Tempat asal Cina
Nama merek TOBO
Sertifikasi SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Nomor model ASTM 304 / 316L
Kuantitas min Order 1pc
Harga Dapat dinegosiasikan
Kemasan rincian KASUS ply-WOODEN OR PALLET
Waktu pengiriman 15 hari kerja
Syarat-syarat pembayaran T / T, D / P, D / A, Western Union
Menyediakan kemampuan 9800000PCS PER BULAN
Detail produk
Nama Produk Siku Baja Tahan Karat Jenis Siku, Tee, Peredam, Tutup, Flange, Pipa
Aplikasi Industri Teknologi Ditempa
tanggal 60.30-610.00mm Pengobatan permukaan peledakan pasir, Sand Rolling, Sand Blasting
Radius 2D 3D 5D
Menyoroti

Stainless Steel 90 Derajat Siku

,

Butt Welding Elbow
Tinggalkan pesan
Deskripsi Produk
Stainless Steel 304 / 316L Siku Pipa 90 Derajat LR Cermin Selesai

Siku berdiameter besar adalah potongan-potongan penghubung melengkung yang menyambungkan pipa dengan panjang lurus, biasanya pada sudut 90 ° atau 45 °, memungkinkan penghalang untuk dihindari dalam aplikasi perpipaan, ventilasi, pengelasan, dan otomotif.
Siku berdiameter besar
Siku berdiameter besar

Ukuran:
5 "-62" Inch, DN15-DN1480
Ketebalan dinding: Sch5-Sch160 XXS

Bahan:
Baja karbon: ASTM A234 WPB, WPC, ASTM A420 WPL1, WPL3, WPL6, WPHY42, 46, 52, 56, 60, 65, 70
Baja paduan: ASTM A234 WP1, WP12, WP11, WP22, WP5, WP7, WP8, WP91 API5L X42 X52 X56 X60 X65 X70 X80 X80
Baja tahan karat: ASME A403 WP304, 304L, 316, 316L, 310
Standar: ANSI, DIN, JIS, GB, ASTM, JB, SH, YB, SY, HG, API ASME

Pemakaian:
Minyak bumi, kimia, listrik, gas, metalurgi.

Siku pipa kami banyak digunakan di banyak industri, seperti pembangkit listrik, minyak bumi, gas alam, bahan kimia, pembuatan kapal, pemanasan, pembuatan kertas, metalurgi dan sebagainya.

Siku Radius Panjang 45 derajat

Sunny Steel adalah Produsen, Eksportir dan Pemasok 45 derajat Long Radius Elbow. Siku Panjang Radius 45 derajat diproduksi menggunakan bahan baku kelas unggul. Butt weld 45 derajat LOng Radius Elbow digunakan untuk menghubungkan pipa dengan diameter berbeda dan menemukan aplikasi luas dalam berbagai bahan kimia, industri konstruksi, kertas, semen & pembangun kapal.

Kami telah mengadopsi peralatan produksi canggih untuk membuat Long Radius 45 degree siku (1D D711.2 ～ D1219.2), yang tidak hanya dapat meningkatkan kualitas produk, tetapi juga menghemat bahan baku.

Siku Radius Panjang 45 derajat Ukuran:
Siku mulus: 1/2 "～ 24" DN15 ～ DN600
Siku las: 6 "～ 72" DN150 ～ DN1800

Ketebalan dinding :
sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80s, sch80s
Ketebalan dinding maks: 200mm

Materi
Baja karbon: ASTM / ASME A234 WPB-WPC
Baja paduan: ASTM / ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
Baja tahan karat: ASTM / ASME A403 WP 304-304L-304H-304LN-304N
ASTM / ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM / ASME A403 WP 321-321H ASTM / ASME A403 WP 347-347H
Baja suhu rendah: ASTM / ASME A402 WPL 3-WPL 6
Baja kinerja tinggi: ASTM / ASME A860 WPHY 42-46-52-60-65-70

Standar
GB / T12459-2005 GB / T13401-2005 GB / T10752-2005 SH / T3408-1996 SH / T3409-1996
SY / T0609-2006 SY / T0518-2002 SY / T0510-1998
DL / T695-1999 GD2000 GD87-1101
HG / T21635-1987 HG / T21631-1990
ASME B16.9-2007 ASME B16.25-2007
MSS SP 75-2008 MSS SP 43-2008
CSA Z245.11-05-2005
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
BS1640-1-1962 BS1640-2-1962 BS1640-3-1968 BS1640-4-1968 BS1965-1-1963
GOST17375-2001
AFNOR NF A 49-289-1990 AFNOR NF A 49-170-1-1999 AFNOR NF A 49-170-2-2009 AFNOR NF A 49-170-3-2009 AFNOR NF A 49-170-4-2009 ISO3419- 1981 ISO5251-1981
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009

Proses industri
Membungkuk, meremas, menekan, menempa, permesinan dan banyak lagi

Industri Dilayani
Siku pipa kami banyak digunakan di banyak industri, seperti pembangkit listrik, minyak bumi, gas alam, bahan kimia, pembuatan kapal, pemanasan, pembuatan kertas, metalurgi dan sebagainya.

ASME B16.9 Butt weld 45 derajat Dimensi Siku Panjang Radius

ASME B16.9 Butt weld 45 derajat Dimensi Siku Radius Pendek

NPS OD
D 		90 derajat
Radius Panjang
Center-to-End
SEBUAH 		45 derajat
Radius Panjang
Center-to-End
B 		90 derajat
3D
Center-to-End
SEBUAH 		45 derajat
3D
Center-to-End
B
1/2 21.3 38 16 - -
3/4 26.7 38 19 57 24
1 33.4 38 22 76 31
1¼ 42.2 48 25 95 39
1½ 48.3 57 29 114 47
2 60.3 76 35 152 63
2½ 73 95 44 190 79
3 88.9 114 51 229 95
3½ 101.6 133 57 267 111
4 114.3 152 64 305 127
5 141.3 190 79 381 157
6 168.3 229 95 457 189
8 219.1 305 127 610 252
10 273 381 159 762 316
12 323.8 457 190 914 378
14 355.6 533 222 1067 441
16 406.4 610 254 1219 505
18 457 686 286 1372 568
20 508 762 318 1524 632
22 559 838 343 1676 694
24 610 914 381 1829 757
26 660 991 406 1981 821
28 711 1067 438 2134 883
30 762 1143 470 2286 964
32 813 1219 502 2438 1010
34 864 1295 533 2591 1073
36 914 1372 565 2743 1135
38 965 1448 600 2896 1200
40 1016 1524 632 3048 1264
42 1067 1600 660 3200 1326
44 1118 1676 695 3353 1389
46 1168 1753 727 3505 1453
48 1219 1829 759 3658 1516

ASME B16.9 45 ° Panjang Radius Siku Dimensi Toleransi

TOLERANSI DIMENSI - SIKU
Untuk semua perlengkapan Siku 90/45 deg Pengembalian 180 °
Ukuran Pipa Nominal (NPS) Di luar Ø
di Bevel 		Di dalam Ø
di Akhir 		Ketebalan dinding
t / t1 		Center to End Dim. ABCM Center to Center Dim.
HAI 		Kembali ke Wajah Dim.
K 		Alignment of Ends
U
1/2 a 2 1/2 1 0,8 Tidak 2 7 7 1
3 a 3 1/2 1 1,6 kurang 2 7 7 1
4 +2 -1 1,6 dari 2 7 7 1
5 a 6 +3 -1 1,6 87,50% 2 7 7 1
8 2 1,6 dari nominal 2 7 7 1
10 +4 -3 3,2 detak jantung 2 7 7 2
12 a 18 +4 -3 3,2 3 10 7 2
20 a 24 +6 -5 4,8 3 10 7 2
26 a 30 +7 -5 4,8 3 ..... ..... .....
32 a 48 +7 -5 4,8 5 ..... ..... .....

Toleransi Angularitas
ND Max off angle Max dari pesawat
Q P
1/2 a 4 1 2
5 a 8 2 4
10 a 12 3 5
14 a 16 3 7
18 a 24 4 10
26 a 30 5 10
32 a 42 5 13
44 a 48 5 20
