GRUP TOBO
TOBO Perdagangan Internasional (Shanghia) Co., LtdTianda Oil Pipe Co., Ltd
Peralatan Pipa TOBO Co, Ltd Pipa TPCO & TISCO (Tianjin) Co, Ltd.
| Tempat asal: | Cina |
|---|---|
| Nama merek: | TOBO |
| Sertifikasi: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| Nomor model: | 31254 1.4547 254 SMO |
| Kuantitas min Order: | 1pc |
| Harga: | US $ 10 - 100 / Kilogram |
| Kemasan rincian: | Kotak kayu atau palet kayu yang layak laut yang diikat dengan pita baja atau sesuai kebutuhan klien |
| Waktu pengiriman: | 30 hari Setelah Menerima Pembayaran Di muka 30% dengan T / T atau LC |
| Syarat-syarat pembayaran: | L/C, T/T, Western Union |
| Menyediakan kemampuan: | 50 metrik Ton/metrik ton per bulan |
| Jenis: | Flensa pelat | OD: | 9,5 hingga 219mm |
|---|---|---|---|
| Peringkat Kelas: | 150#~2500# | Menghadapi: | RF (wajah terangkat); FF (wajah datar); RTJ (sendi tipe cincin); RJ (wajah bersama cincin) TG (lidah |
| Proses manufaktur: | Dorong, Tekan, Tempa, Cast, dll. | Sedang mengemas: | Kasus kayu, palet, tas nilon atau sesuai dengan kebutuhan pelanggan |
| MOQ: | 1 buah | Waktu pengiriman: | 10-100 hari tergantung pada kuantitas |
| Syarat pembayaran: | L/C,T/T | Pengiriman: | FOB Tianjin/Shanghai, CFR, CIF dll |
| Aplikasi: | Sambungan pipa dan katup | Pengobatan permukaan: | Acar, 2B, No.4, BA, Garis Rambut, Cermin |
| Menyoroti: | Tempa flensa dan fiting,flensa butt weld |
||

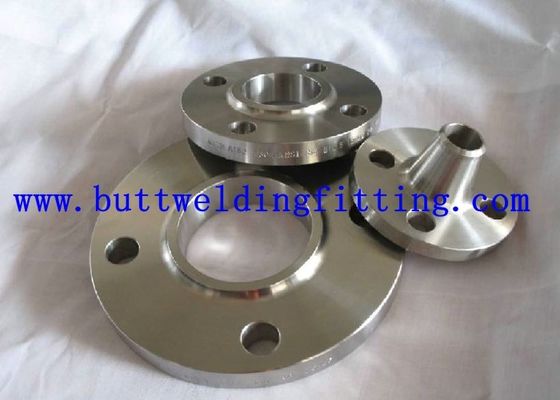

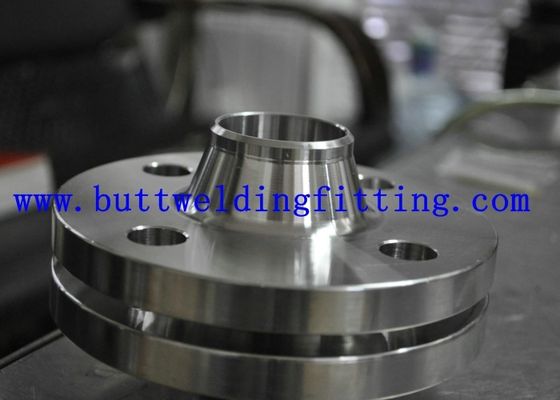

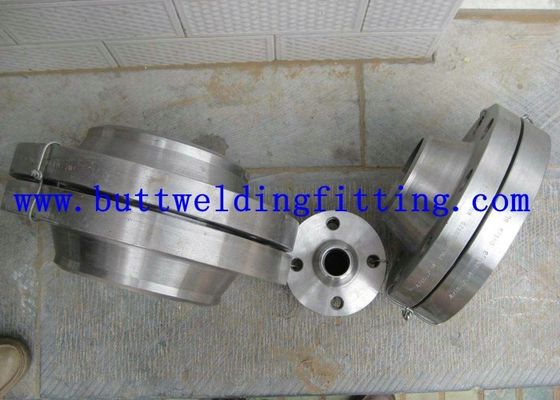

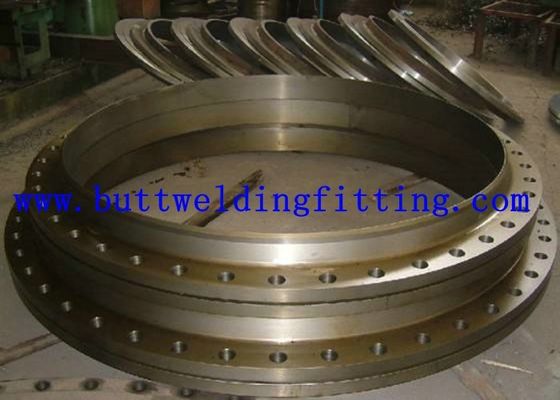

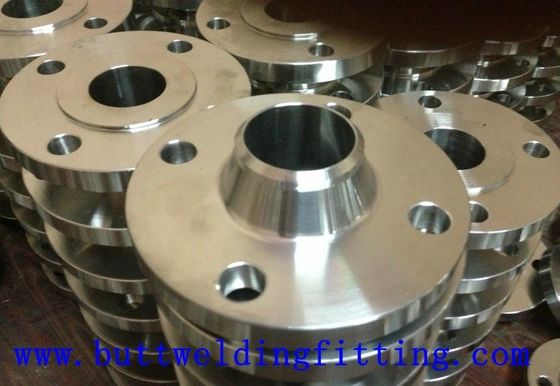

ANSI, ASME, ASA, B16.5 PLAT CINCIN FLANGE DITINGKATKAN WAJAH 150/300/600
Ukuran:
Bahan:
Standar:
Tempat asal:
Nomor model:
Standar atau tidak standar:
Nama Produk:
Mengetik:
Pengobatan permukaan:
Teknik:
Aplikasi:
Istilah perdagangan:
Kisaran ukuran:
MOQ:
Mencicipi:
Rincian Kemasan:
1. Pallet Kayu
2. Tas anyaman anti-basah
3. sesuai kebutuhan
Rincian pengiriman:
7-10 hari, sesuai dengan jumlah akhir
| Dimensi Flange & Perkiraan Massa |
| ANSI, ASME, ASA, B16.5 150lb / sq.in. Plate Ring Flange RF | |||||||||
| Hai | D | b | g | m | J | k | Lubang | l | Kg. |
| 1/2 " | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0,400 |
| 3/4 " | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0,700 |
| 1 " | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0,800 |
| 1 1/4 " | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1.100 |
| 1 1/2 " | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1.400 |
| 2 " | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2.200 |
| 2 1/2 " | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3,600 |
| 3 " | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4,100 |
| 3 1/2 " | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5,200 |
| 4 " | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5,600 |
| 5 " | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6,300 |
| 6 " | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7,500 |
| 8 " | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12.600 |
| 10 " | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18.500 |
| 12 " | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28.000 |
| 14 " | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36.000 |
| 16 " | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46.000 |
| 18 " | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50.000 |
| 20 " | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64.000 |
| 22 " | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72.000 |
| 24 " | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89.000 |
CATATAN: 1. Flensa Kelas 150 kecuali Lap Joint akan dilengkapi dengan wajah terangkat 0,06 (1,6mm), yang termasuk dalam 'Tebal' (C) dan 'Panjang melalui Hub' (Y1), (Y3). 2. Untuk Slip-on, Threaded, Socket Welding dan Flange Sambungan Lap, hub dapat berbentuk vertikal dari dasar ke atas atau meruncing dalam batas 7 derajat. 3. Flensa Buta dapat dibuat dengan hub yang sama seperti yang digunakan untuk Slip-on Flensa atau tanpa hub. 4. Permukaan gasket dan bagian belakang (permukaan bantalan untuk perbautan) dibuat paralel dalam 1 derajat. Untuk mencapai paralelisme, menghadap tempat dilakukan menurut MSS SP-9, tanpa mengurangi ketebalan (C). 5. Kedalaman Socket (D) ditutupi oleh ANSI B 16.5 hanya dalam ukuran hingga 3 inci, lebih dari 3 inci adalah pilihan pabrikan. |
| ANSI, ASME, ASA, B16.5 300lb / sq.in. Pelat Flange RF | |||||||||
| Hai | D | b | g | m | J | k | Lubang | l | Kg. |
| 1/2 " | 95,6 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,700 |
| 3/4 " | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1.100 |
| 1 " | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1.400 |
| 1 1/4 " | 133,3 | 19,0 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 1.800 |
| 1 1/2 " | 155,6 | 20,6 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 2,600 |
| 2 " | 165,1 | 22,2 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,400 |
| 2 1/2 " | 190,5 | 25,4 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 4,400 |
| 3 " | 209,5 | 28,6 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 6,100 |
| 3 1/2 " | 228,6 | 30,2 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 22,2 | 7,500 |
| 4 " | 254,0 | 31,7 | 157,2 | 146,0 | 116,1 | 200,0 | 8 | 22,2 | 10.100 |
| 5 " | 279,4 | 34,9 | 185,7 | 177,8 | 143,8 | 234,9 | 8 | 22,2 | 12.500 |
| 6 " | 317,5 | 36,5 | 215,9 | 206,4 | 170,7 | 269,9 | 12 | 22,2 | 14.100 |
| 8 " | 381,0 | 41,3 | 269,9 | 260,3 | 221,5 | 330,2 | 12 | 25,4 | 24.800 |
| 10 " | 444,5 | 47,6 | 323,8 | 320,7 | 276,3 | 387,3 | 16 | 28,6 | 37.100 |
| 12 " | 520,7 | 50,8 | 381,0 | 374,6 | 327,1 | 450,8 | 16 | 31,7 | 50.000 |
| 14 " | 584,2 | 54,0 | 412,7 | 425,4 | 359,1 | 514,3 | 20 | 31,7 | 70.000 |
| 16 " | 647,7 | 57,1 | 469,9 | 482,6 | 410,5 | 571,5 | 20 | 34,9 | 90.000 |
| 18 " | 711,2 | 60,3 | 533,4 | 533,4 | 461,8 | 628,6 | 24 | 34,9 | 112.000 |
| 20 " | 774,7 | 63,5 | 584,2 | 584,2 | 513,1 | 685,8 | 24 | 34,9 | 133.000 |
| 22 " | 838,2 | 66,7 | 641,2 | 641,2 | 564,4 | 742,9 | 24 | 41,3 | 197.000 |
| 24 " | 914,4 | 69,8 | 692,1 | 701,7 | 615,9 | 812,8 | 24 | 41,3 | 208.000 |
CATATAN: 1. Flensa kelas 300 kecuali Lap Joint akan dilengkapi dengan wajah terangkat 0,06 (1,6mm), yang termasuk dalam 'Tebal' (C) dan 'Panjang melalui Hub' (Y1), (Y3). 2. Untuk Slip-on, Threaded, Socket Welding dan Flange Sambungan Lap, hub dapat berbentuk vertikal dari dasar ke atas atau meruncing dalam batas 7 derajat. 3. Flensa Buta dapat dibuat dengan hub yang sama seperti yang digunakan untuk Slip-on Flensa atau tanpa hub. 4. Permukaan gasket dan bagian belakang (permukaan bantalan untuk perbautan) dibuat paralel dalam 1 derajat. Untuk mencapai paralelisme, menghadap tempat dilakukan menurut MSS SP-9, tanpa mengurangi ketebalan (C). 5. Kedalaman Socket (D) ditutupi oleh ANSI B 16.5 hanya dalam ukuran hingga 3 inci, lebih dari 3 inci adalah pilihan pabrikan. |
| ANSI, ASME, ASA, B16.5 600lb / sq.in. Pelat Flange RF | |||||||||
| Hai | D | b | g | m | J | k | Lubang | l | Kg. |
| 1/2 " | 95,2 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,800 |
| 3/4 " | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1.400 |
| 1 " | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1.600 |
| 1 1/4 " | 133,3 | 20,6 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 2,100 |
| 1 1/2 " | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 3,100 |
| 2 " | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,700 |
| 2 1/2 " | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 5,400 |
| 3 " | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 7,300 |
| 3 1/2 " | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 25,4 | 8,900 |
| 4 " | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 215,9 | 8 | 25,4 | 11.800 |
| 5 " | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 266,7 | 8 | 28,6 | 24.500 |
| 6 " | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 292,1 | 12 | 28,6 | 29.500 |
| 8 " | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 349,2 | 12 | 31,7 | 43.000 |
| 10 " | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 431,8 | 16 | 34,9 | 70.000 |
| 12 " | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34,9 | 86.000 |
| 14 " | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 527,0 | 20 | 38,1 | 100.000 |
| 16 " | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 603,2 | 20 | 41,3 | 142.000 |
| 18 " | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 654,0 | 20 | 44,4 | 175.000 |
| 20 " | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44,4 | 232.000 |
| 22 " | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47,6 | 292.000 |
| 24 " | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330.000 |
CATATAN: 1. Flensa Kelas 600 kecuali Lap Joint akan dilengkapi dengan 0,25 (6.35mm) wajah terangkat, yang tidak termasuk dalam 'Ketebalan' (C) dan 'Panjang melalui Hub' (Y1), (Y3). 2. Untuk Slip-on, Threaded, Socket Welding dan Flange Sambungan Lap, hub dapat berbentuk vertikal dari dasar ke atas atau meruncing dalam batas 7 derajat. 3. Blind Flensa dapat dibuat dengan hub yang sama seperti yang digunakan untuk Flens Slip-on atau tanpa hub. 4. Permukaan gasket dan bagian belakang (permukaan bantalan untuk perbautan) dibuat paralel dalam 1 derajat. Untuk mencapai paralelisme, menghadap tempat dilakukan menurut MSS SP-9, tanpa mengurangi ketebalan (C). 5. Dimensi ukuran 1/2 hingga 3 1/2 sama dengan untuk Flensa Kelas 400. 6. Kedalaman Socket (D) ditutupi oleh ANSI B 16.5 hanya dalam ukuran hingga 3 inci, lebih dari 3 inci adalah pilihan pabrikan. |
| Kapasitas Produksi & Rincian Pembelian | ||
| 1. | Dimensi Flange Pasokan DN15 - DN2000 (1/2 "- 80"), Flange Tempa. | |
| 2. | Bahan Baja Karbon: ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20 #, 20Mn dll. | |
| 3. | Bahan Stainless Steel: ASTM A182 F304, F304L, F316, F316L, F321 dll. | |
| 4. | Flensa Anti Karat: Minyak Anti Karat, Cat Hitam, Lapisan Cat Kuning, Galvanis Dicelupkan Panas, Galvanis Dingin dll. | |
| 5. | Output Bulanan: 3000 ton per Bulan. | |
| 6. | Ketentuan Pengiriman: CIF, CFR, FOB, EXW. | |
| 7. | Ketentuan Pembayaran: Transfer Bank (T / T), Irrevocable L / C pada Sight dll. | |
| 8. | Kuantitas Minimum Order: 1Ton atau 100Pcs. | |
| 9. | Jaminan Kualitas: EN10204 3.1 Sertifikat, Sertifikat Pabrik, Inspeksi Pihak Ketiga, Layanan Penggantian Gratis. | |
