Stub End ASTM / ASME SA 815 UNS NO S 31803 S32205 S32550 S32750 S32760

Stub End ASTM / ASME SA 815 UNS NO S 31803 S32205 S32550 S32750 S32760

Mengetik:
 Siku dalam panjang (LR) & radius pendek (SR) dalam 45 deg, 90 deg, 180 deg, R = 3D, 5D, 6D, 8D, 10D & 20D.
 Reducer: Eksentrik & konsentris
 Topi & umpan silang.
 Tee .: TEE EQUAL, TEE MENGURANGI, TEE BERULANG
 Panjang & pendek rintisan pendek.
 NAGEPLAGE SWAGE: NIPPLAGE SWAGE CONCENTRIC DAN ECCENTRIC
 NIPPLES PIPA
 BENDS INDUKSI

Peralatan Las Butt Stainless steel
Standar: ASTM / ASME A / SA 403 GR WP "S" / "W" / "WX" / ASTM A420
Kelas: WP304,, 304, 304L, 304H, 309S, 309H, 310S, 310H, 316, 316TI, 316L, 316LN, 317, 317L, 321, 321H, 347, 347H, 904, 904L, 409, 410, 430 , 440C

Perlengkapan Las Butt Nikel
Standar: ASTM / ASME SB 336.
Nilai: UNS 2200 (NIKEL 200), UNS 2201 (NIKEL 201), UNS 4400 (MONEL 400), UNS 8020 (ALLOY 20/20) CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)

Baja Karbon & Baja Paduan Perlengkapan Las Butt
Standar: ASTM / ASME A / SA 234/860 / MSS-P75
Nilai: WPB, WPC, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65, WPHY 70. WPHY 100

Standar: ASTM / ASME A / SA 234
Nilai: WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 23, WP 91 & WPL3, WPL6

Tembaga Alloy & Duplex Steel Butt Weld Fittings
Standar: ASTM / ASME SB 111/466 / ASTM A403
Nilai: UNS NO. C 10100, 10200, 10300, 10800, 12000, 12200, 70600 (CU -NI- 90/10), 71500 (CU -NI- 70/30).

Standar: ASTM / ASME A / SA 815
Nilai: UNS NO S 31803, S 32205, S 32550, S 32750, S 32760.

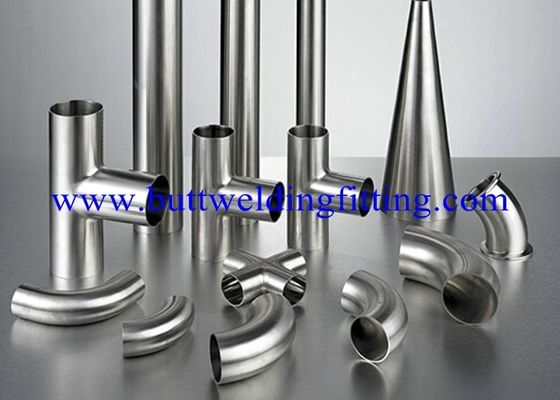

Perlengkapan Buttweld

Kami menyediakan beragam Buttweld Fittings. Banyak digunakan dalam Minyak, Gas, Filtrasi, Pendinginan, Pengilangan, Petrokimia dan Industri Lepas Pantai.

Buttweld Fittings digunakan dalam sistem perpipaan untuk mengubah arah atau fungsi, yang secara mekanis bergabung dengan sistem. Mungkin cara paling sederhana untuk mencapai ini adalah dengan menekuk pipa ke arah yang diperlukan, tetapi proses ini akan meregangkan dan menipiskan dinding luar pipa sambil menebal dan mengerutkan dinding bagian dalam pipa. Ini menghasilkan hambatan aliran dan erosi dinding yang dipercepat.

Metode kedua yang kadang-kadang digunakan adalah sambungan mitred, di mana baja Buttweld Fittings dipotong dengan sudut yang benar dan dilas bersama untuk mencapai perubahan yang diinginkan. Sementara area penampang dan ketebalan dinding dipertahankan banyak efisiensi yang hilang karena gesekan dan turbulensi yang dihasilkan dari perubahan arah yang parah; misalnya tikungan dengan mitigasi tunggal menawarkan sekitar enam kali ketahanan siku yang tersapu.

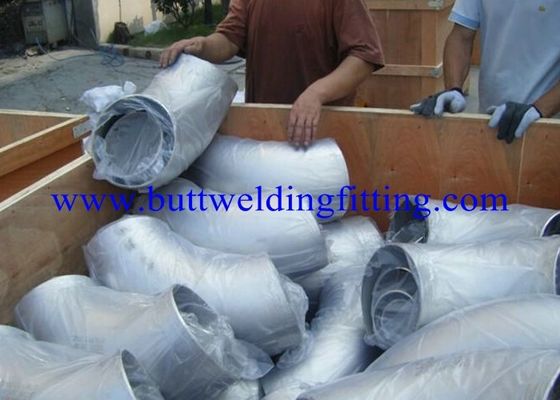

Buttweld Fitting Siku

Buttweld Elbow Fitting adalah fitting pipa yang dipasang antara dua panjang pipa atau tabung yang memungkinkan perubahan arah, biasanya 180 °, 90 ° atau 45 °. Ujung-ujungnya dikerjakan untuk Butt Welding ketika kedua ujungnya berbeda dalam ukuran, itu disebut Reducing atau Reducer Elbow.

Kebanyakan siku tersedia dalam radius pendek atau tipe radius panjang. Siku jari-jari pendek memiliki jarak pusat ke ujung sama dengan NPS dalam inci, sedangkan jari-jari panjang 1,5 kali NPS dalam inci.

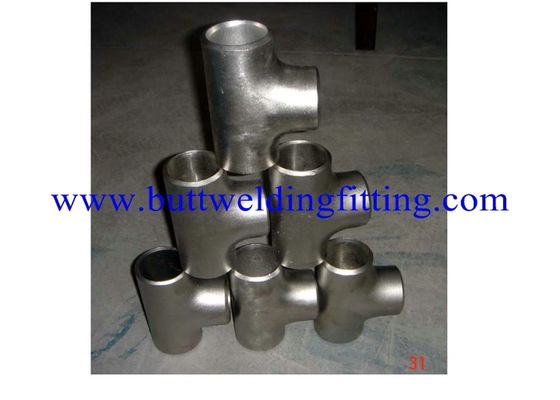

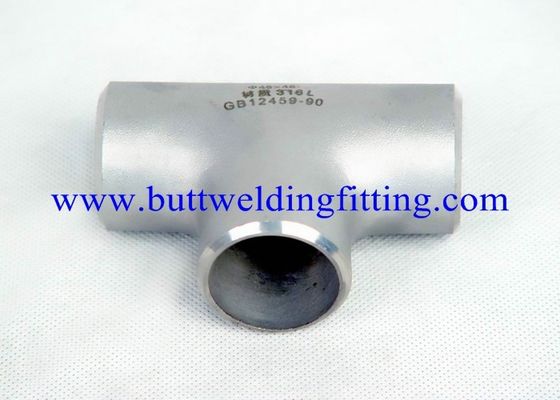

Buttweld Tee Fitting

Buttweld Tee Fittings banyak digunakan dalam pipa industri untuk menggabungkan atau membagi cairan dan tidak memerlukan persiapan tabung khusus sebelum aplikasi. Tersedia dalam spesifikasi threading yang berbeda dan berbagai grade Buttweld Tee Fittings dirancang untuk menutup toleransi dan dimensi yang tepat.

Buttweld Cross Fitting

Buttweld Cross Fittings digunakan di beberapa industri untuk menyediakan penyegelan bebas bocor dan torsi di setiap sambungan pipa atau tabung. Ditawarkan dalam berbagai tingkatan Buttweld Cross Fittings diperhitungkan karena toleransi mereka yang dekat dan hasil akhir yang sangat baik.

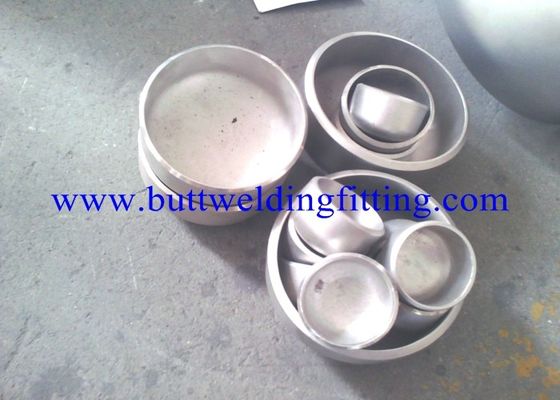

Buttweld Cap Fitting

Fungsi dari Buttweld End Cap Fitting adalah untuk memblokir ujung garis dalam sistem perpipaan. Tutup Buttweld dipasang dengan menempatkan tutup ujung di atas garis terbuka dan mengelas di sekitar sambungan.

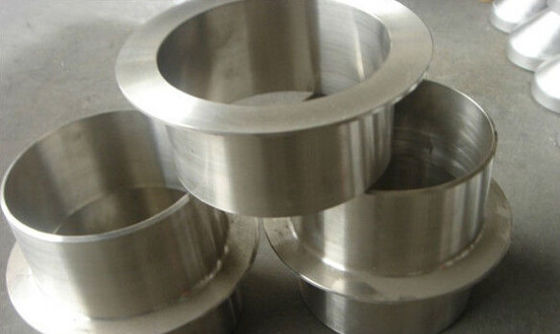

Buttweld Stub End Fitting

Ujung rintisan dipasang berpasangan dan dikawinkan bersama dengan dua Flensa Lap Bersama. Permukaan ujung rintisan memiliki permukaan gasket bergerigi fonografis yang mencegah kebocoran pada sambungan. Menggunakan ujung rintisan memungkinkan bagian garis dibuka untuk pembersihan, inspeksi atau penggantian cepat dll, tanpa perlu dilas ulang.

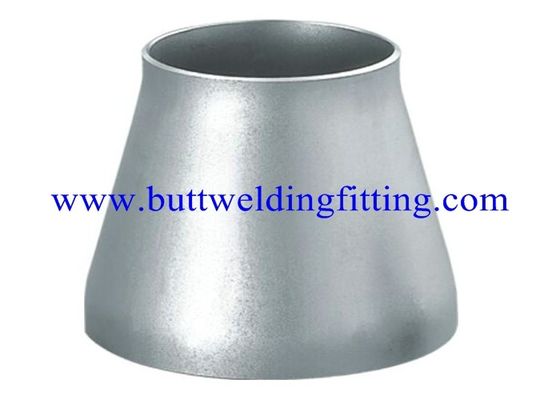

Pemasangan Reducer Eksentrik / Konsentrik

Ada dua opsi yang tersedia, dari Reducer Konsentris atau Reducer Eksentrik.

Reducer Eccentric, juga disebut peredam Bell, memiliki dua benang betina (bagian dalam) dengan ukuran berbeda dengan center yang dirancang sedemikian rupa sehingga ketika disatukan, kedua potongan pipa tersebut tidak sejajar satu sama lain, tetapi mereka dapat dipasang sehingga untuk memberikan drainase saluran yang optimal.

Pemasangan dirancang dengan outlet keluar pusat yang lebih kecil ke ujung yang lebih besar, memungkinkannya untuk menyelaraskan dengan hanya satu sisi inlet. Fitting peredam dirancang untuk dilas dengan mudah dan menawarkan kekuatan superior dan ketahanan bocor.

Reducer Eksentrik harus dipasang dengan sisi lurus ke atas untuk mencegah terperangkapnya udara pada hisap pompa. Mereka dirancang untuk memungkinkan koneksi sederhana dari berbagai ukuran pipa. Ini dapat digunakan sebagai pengecil pipa, konektor fleksibel dan penghilang getaran.

Reduksi Eksentrik menghilangkan kebisingan dan mengisolasi getaran dalam pipa, mengurangi stres, menghilangkan elektrolisis dan melindungi terhadap lonjakan start-up.
