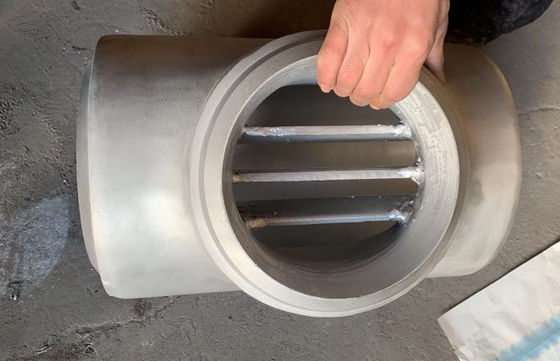

BARRED TEE ASTM A815 UNS S31803 DN200 SCH40S

  • BARRED TEE ASTM A815 UNS S31803 DN200 SCH40S
  • BARRED TEE ASTM A815 UNS S31803 DN200 SCH40S
Tempat asal Cina
Nama merek TOBO
Sertifikasi ISO
Nomor model Uns S31803
Kuantitas min Order 1 buah
Harga 1.2USD
Kemasan rincian Kasus kayu lapis
Waktu pengiriman 7 hari kerja
Syarat-syarat pembayaran T/T, Western Union,
Menyediakan kemampuan 30000PCS
Detail produk
Nama Tee Terlarang Bahan Uns S31803
Standar ASTM A815 Ukuran DN200
Ketebalan SCH40S MOQ 1 BUAH
Menyoroti

Tee Stainless Steel Barred

,

Tee Stainless Steel DN200

,

Buttweld Barred Tee Fitting
Tinggalkan pesan
Deskripsi Produk

BARRED TEE ASTM A815 WP- UNS S31803 DN200 SCH40S



Ujung semua fitting buttweld dibuat miring, melebihi ketebalan dinding 4 mm untuk baja tahan karat austenitik, atau 5 mm untuk baja tahan karat feritik.Bentuk bevel tergantung pada ketebalan dinding yang sebenarnya.Ujung miring ini diperlukan untuk dapat membuat "lasan pantat".

Welding Bevel menurut ASME / ANSI B16.9 dan ASME / ANSI B16.28





Pertimbangan desain untuk tee yang dilarang

Tee berpalang akan digunakan ketika ada persyaratan untuk pigging.Dengan demikian, banyak aplikasinya dapat ditemukan di jalur pipa atau di bidang bawah laut.

Pelat batang yang dilas secara internal di cabang adalah untuk menghindari babi berubah arah atau tersangkut di outlet cabang.

Desain pelat batang harus dalam jumlah, ketebalan, dan jarak yang cukup untuk memastikan kelancaran pig melalui pipa utama, dan pada saat yang sama tidak mempengaruhi aliran yang dimaksudkan untuk mengalir melalui cabang.Praktik normal adalah memastikan bahwa bukaan pada pipa cabang setelah batang pemandu tidak lebih dari 40% dari area pipa utama.

Ukuran batang pada sambungan cabang harus cukup kecil untuk tidak membatasi aliran tetapi cukup besar untuk menopang tekanan aliran.

Untuk memastikan kehalusan, pelat batang harus digiling agar sesuai dengan kelengkungan cabang.Setiap tepi tajam, percikan dan bur harus dihilangkan.Kelancaran proses pigging ini penting untuk melindungi sensor pig dari kerusakan.

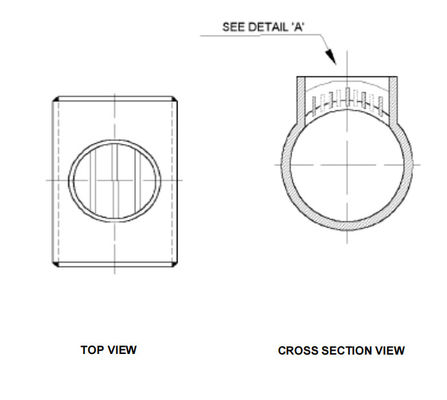

Lihat Shell DEP 31.40.10.13-Gen Gambar 4 di atas;jumlah pelat batang dimulai dengan dua (2) buah dan bertambah seiring dengan bertambahnya ID cabang.

Pelat batang idealnya memiliki jarak yang sama.

Untuk tee yang lebih besar (ukuran 14 inci ke atas), akan ada pelat jembatan di tengah untuk menopang kekakuan palang saat tertabrak pig.

Bahan pelat batang yang biasa digunakan sama dengan bahan tee untuk kemampuan las.

Praktik standar adalah menghindari pengelasan batang pemandu langsung pada area terkonsentrasi tegangan tinggi dari leher ekstrusi.Ujung batang harus dikerjakan agar sesuai dengan cabang.

Perbaikan Las pada logam Induk dilarang.



Parameter tee Tee Terlarang
Definisi Pemasangan Pipa Standar Jenis komponen perpipaan khusus
Manufaktur Umumnya dengan Ekstrusi atau penempaan Sebagian besar dibuat-buat
Menggunakan Digunakan dalam teknik perpipaan dan perpipaan digunakan dalam rekayasa pipa di dekat peluncur/penerima babi
Kode / Standar Desain ASME B 16.9/MSS SP 75 Shell DEP 31.40.10.13-Gen atau ISO 15590-2
Kuantitas produksi Skala besar dalam jumlah besar Pilih jumlah kecil (dibuat khusus)
Biaya lebih murah Lebih mahal dari biasanya Tee



BAHAN & KEJUTAN TEE KEpang :

Tee Berbatang Baja Tahan Karat:

ASTM A403 WP 304/ 304L/ 304H/316/316L/317/ 317L/321/ 310/347/ 904L

Tee Bared Baja Karbon:

ASTM A234 WPB / A420 WPL3/ A420 WPL6/ MSS-SP-75 WPHY 42/46/52/56/60/65/70

Tee Berbatasan Baja Paduan:

ASTM A234 WP1/ WP5/ WP9/ WP11/ WP22/ WP91

Tee Terlarang Paduan Nikel:

ASTM / ASME SB 336 UNS 2200 (Nikel 200), UNS 2201 (Nikel 201), UNS 4400 (Monel 400), UNS 8020 (Paduan 20 / 20 CB 3, UNS 8825 Inconel (825), UNS 6600 (Inconel 600), UNS 6601 (Inconel 601), UNS 6625 (Inconel 625), UNS 10276 (Hastelloy C 276)

Tee Barred Baja Duplex & Super Duplex :

ASTM A815, ASME SA815 UNS NO S31803, S32205.Werkstoff No. 1,4462



Jenis ANSI B16.9 ASTM A403 WP316L Equal Tee
Ukuran Mulus 1/2" Sampai 48" Dilas Ke 72"
ketebalan dinding Sch5S-Sch160, XS, XXS
Standar ANSI, ASTM, DIN, JIS, BS, ISO, GB, SH, DAN HG dll
Bahan

Baja Tahan Karat: ASTM A403 WP304, 304L, 310, 316, 316L, dll

Baja Karbon: ASTM A234 WPB, WPC ASTM A105 WPHY 42, dll

Baja Paduan: ASTM A234 WP1, dll. Suhu Rendah: ASTM A420 WPL 1, dll

Baja dupleks dan super dupleks: ASTM A815 UNS S31803/S32205/S32750/S32760/S32550
Pengobatan permukaan Penggulungan Pasir, Peledakan Pasir, Pembersihan Asam.
Sedang mengemas Kasus kayu, palet atau sebagai kebutuhan pelanggan
Aplikasi

Minyak bumi, kimia, listrik, gas, metalurgi, pembuatan kapal, konstruksi, dll















































BARRED TEE ASTM A815 UNS S31803 DN200 SCH40S
