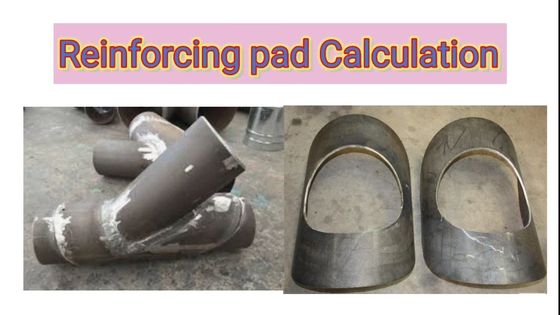

Reinforcing Pad atau RePAD atau RF Pad Pipe branch 90°and 45° 2'' 3'' 4'' 6'' 8'' 10''
Apa itu PAD Penguatan?
Reinforcing Pad atau RePAD atau RF Pad (Gbr. 1) adalah bantalan berbentuk donat yang melingkari dahan cabang
sendi untuk menambah kekuatan pada sendi.Itu menyerupai mesin cuci logam bundar yang telah ditekuk agar sesuai dengan kelengkungan
dari pipa.
Dengan bertambahnya ukuran pipa, biaya perlengkapan sambungan cabang meningkat.Terkadang, perlengkapan seperti itu tidak mudah
tersedia sebagai potongan standar.Jadi, ini adalah metode standar untuk membuat tee dengan membuat lubang di header dan mengelas
cabang di dalam pipa.Namun bagian dimana pipa lurus tertusuk menjadi bagian yang lemah karena adanya
lubang itu.Jadi untuk menangani tekanan dan mengurangi konsentrasi tegangan di wilayah itu, ketebalan dinaikkan secara lokal
berupa pad penguat atau RF Pad.Situasi serupa muncul untuk Sambungan Nosel Bejana Tekan.Meningkatkan
kemampuan membawa tekanan dan beban nozel peralatan, Pad RF dilas.Bantalan penguat ini menyediakan
kekuatan dan kemampuan tambahan pada pipa.
Bahan | Baja karbon, baja tahan karat, baja paduan, baja tahan karat dupleks, baja paduan nikel |
Baja karbon | ASTM A234WPB, WPC; |
Besi tahan karat | 304/SUS304/UNS S30400/1.4301 304L/UNS S30403/1.4306; 304H/UNS S30409/1.4948; 309S/UNS S30908/1.4833 309H/UNS S30909; 310S/UNS S31008/1.4845; 310H/UNS S31009; 316/UNS S31600/1.4401; 316Ti/UNS S31635/1.4571; 316H/UNS S31609/1.4436; 316L/UNS S31603/1.4404; 316LN/UNS S31653; 317/UNS S31700; 317L/UNS S31703/1.4438; 321/UNS S32100/1.4541; 321H/UNS S32109; 347/UNS S34700/1.4550; 347H/UNS S34709/1.4912; 348/UNS S34800; |
Baja paduan | ASTM A234 ,WP1,WP12 CL1,WP12 CL2,WP11 CL1,WP11 CL2,WP11 CL3,WP22 CL1,WP22 CL3,WP24,WP5 CL1,WP5 CL3,WP9 CL1,WP9 CL3,WPR,WP91,WP911,WP92,; ASTM A860 WPHY42/WPHY52/WPHY60/WPHY65; ASTM A420 WPL3/WPL6/WPL9; |
Baja rangkap | ASTM A182 F51/S31803/1.4462; ASTM A182 F53/S2507/S32750/1.4401; ASTM A182 F55/S32760/1.4501/Nol 100; 2205/F60/S32205; ASTM A182 F44/S31254/254SMO/1.4547; 17-4PH/S17400/1.4542/SUS630/AISI630; F904L/NO8904/1.4539; 725LN/310MoLN/S31050/1.4466 253MA/S30815/1.4835; |
Baja paduan nikel | Paduan 200/Nikel 200/NO2200/2.4066/ASTM B366 WPN; Paduan 201/Nikel 201/NO2201/2.4068/ASTM B366 WPNL; Paduan 400/Monel 400/NO4400/NS111/2.4360/ASTM B366 WPNC; Paduan K-500/Monel K-500/NO5500/2.475; Paduan 600/Inconel 600/NO6600/NS333/2.4816; Paduan 601/Inconel 601/NO6001/2.4851; Paduan 625/Inconel 625/NO6625/NS336/2.4856; Paduan 718/Inconel 718/NO7718/GH169/GH4169/2.4668; Paduan 800/Incoloy 800/NO8800/1.4876; Paduan 800H/Incoloy 800H/NO8810/1.4958; Paduan 800HT/Incoloy 800HT/NO8811/1.4959; Paduan 825/Incoloy 825/NO8825/2.4858/NS142; Paduan 925/Incoloy 925/NO9925; Pelindung C/Paduan C/NO6003/2.4869/NS333; Paduan C-276/Pelindung C-276/N10276/2.4819; Paduan C-4/Pelindung C-4/NO6455/NS335/2.4610; Paduan C-22/Pelindung C-22/NO6022/2.4602; Paduan C-2000/Pelindung C-2000/NO6200/2.4675; Paduan B/Pelindung B/NS321/N10001; Paduan B-2/Pelindung B-2/N10665/NS322/2.4617; Paduan B-3/Pelindung B-3/N10675/2.4600; Paduan X/Pelindung X/NO6002/2.4665; Paduan G-30/Pelindung G-30/NO6030/2.4603; Paduan X-750/Inconel X-750/NO7750/GH145/2.4669; Paduan 20/Tukang Kayu 20Cb3/NO8020/NS312/2.4660; paduan 31/NO8031/1.4562; Paduan 901/NO9901/1.4898; Incoloy 25-6Mo/NO8926/1.4529/Incoloy 926/Paduan 926; Inconel 783/UNS R30783; NAS 254NM/NO8367; Monel 30C Nimonic 80A/Paduan Nikel 80a/UNS N07080/NA20/2.4631/2.4952 Nimonik 263/NO7263 Nimonic 90/UNS NO7090; Incoloy 907/GH907; Nitronic 60/Paduan 218/UNS S21800 |
Kemasan | Kotak kayu, palet, tas nilon atau sesuai dengan kebutuhan pelanggan |
MOQ | 1 buah |
Waktu pengiriman | 10-100 hari tergantung pada kuantitas |
Syarat pembayaran | T/T atau Western Union atau LC |
Pengiriman | FOB Tianjin/Shanghai, CFR, CIF, dll |
Aplikasi | Petroleum / Tenaga / Kimia / Konstruksi / Gas / Metalurgi / Pembuatan Kapal dll |
Catatan | Bahan dan gambar lain tersedia. |
Selamat datang untuk menghubungi kami. |
Mengapa bantalan penguat diperlukan?
RePAD atau Bantalan RF adalah pelat yang digunakan untuk memperkuat komponen dan/atau nosel dengan menambah ketebalan setempat pada komponen
di zona stres tinggi.Ini dibuat dari ukuran dan bahan yang sama dengan header pipa yang dilas.
Pada pipa atau bejana tekan, lubang dibuat dalam bentuk nosel atau perpotongan cabang dan dengan demikian pipa/bejana induk
melemah dan zona stres tinggi dibuat.Oleh karena itu, jelas untuk mengkompensasi kelemahan ini dengan Reinforcing Pad
mengurangi kemungkinan kegagalan, karena memperkuat sambungan cabang perpipaan atau nozzle bejana tekan.
Penggunaan Memperkuat PAD
1. Biasanya Reinforcing pads digunakan pada sambungan cabang stub-on dan stub-in jika diperlukan per daftar baris atau jika diperlukan
per bagan cabang dalam spesifikasi bahan perpipaan.Dengan menggunakan bantalan penguat tidak diperlukan untuk memperkuat keseluruhan
pipa tajuk.Klausul 304.3.3 dari ASME B 31.3 memberikan persamaan untuk memeriksa apakah sambungan cabang perpipaan yang dilas memerlukan
bala bantuan.
2. Penyangga trunnion dilengkapi dengan tulangan saat ditentukan oleh insinyur tegangan perpipaan.Ketika mendukung banyak trunnion
lebih dari kemampuan bantalan trunnion, bantalan penguat dilas pada pipa induk dan sambungan trunnion untuk meningkatkan
itu kemampuan membawa beban.Namun harap diingat bahwa penguatan pada trunnion dari siku tidak disarankan sebagai standar
praktek, Jadi harus dihindari semaksimal mungkin.Persyaratan penguatan harus disebutkan secara khusus
dalam gambar isometrik untuk disampaikan ke tim konstruksi.
3. Sambungan nozzle peralatan biasanya diperkuat sehingga nozzle dapat membawa lebih banyak beban dan momen dari sisi perpipaan.
4. Kadang-kadang, Bantalan penguat disediakan di antara penopang sepatu atau pelana dan pipa induk ketika ketebalan pipa induk lebih sedikit
dari yang dibutuhkan.

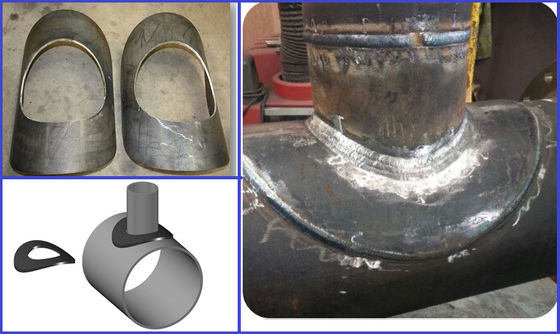

Gbr. 1: PAD Penguat Khas
Fitur Desain RF PAD
Biasanya ketebalan maksimum yang digunakan di perusahaan teknik sebagai ketebalan bantalan penguat adalah 1,5 kali ketebalan pipa induk.
Praktik standar adalah menggunakan ketebalan yang sama dengan pipa induk.
Bahan penguat harus sesuai dengan bahan pipa induk dan cabang.Biasanya bahan yang sama dengan pipa header
digunakan sebagai Pad RF.
Klausul 328.5.4.g dari ASME B31.3 menyebutkan bahwa Bantalan penguat dan pelana harus cocok dengan bagian-bagiannya
terlampir.
Lubang ventilasi harus disediakan di samping (bukan di selangkangan) bantalan atau sadel untuk mengungkapkan kebocoran pada las antara cabang
dan jalankan dan untuk memungkinkan ventilasi selama pengelasan dan perlakuan panas.Biasanya 2 nomor lubang ventilasi disediakan yang harus disegel
dengan damar wangi atau gel silikon untuk membatasi aliran air di dalam Pad RF.Lubang ventilasi juga dikenal sebagai lubang menangis atau lubang Telltale.Itu
ukuran normal lubang menangis adalah 6 mm.Jika bantalan penguat terbuat dari beberapa potongan pipa, maka lubang ventilasi harus disediakan
setiap bagian yang dipotong.
Bantalan atau pelana dapat dibuat lebih dari satu bagian jika sambungan antar bagian memiliki kekuatan yang setara dengan logam induk bantalan atau pelana,
dan jika masing-masing bagian memiliki lubang ventilasi.
Simbol bantalan penguat dalam Gambar

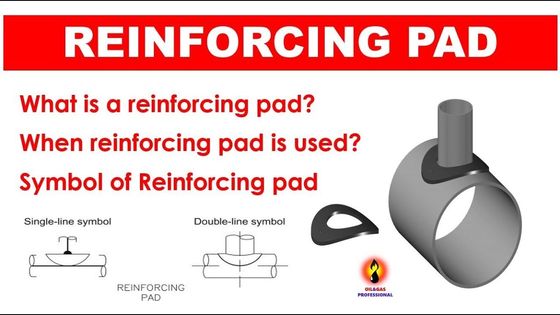

Gbr. 2 menunjukkan simbol Pad RF normal yang digunakan dalam gambar perpipaan.
Gbr. 2 Simbol penguat PAD
Bantalan penguat adalah potongan cincin dari pelat baja yang memiliki lubang di tengahnya sama dengan diameter luar sambungan cabang.
Itu diselipkan ke pipa cabang sebelum pipa cabang dilas ke header.Setelah cabang dilas ke header, file
bantalan penguat digeser ke bawah cabang untuk menutupi sambungan las.Bantalan penguat kemudian dilas ke cabang dan
tajuk.
