Apa itu Reinforcement PAD?

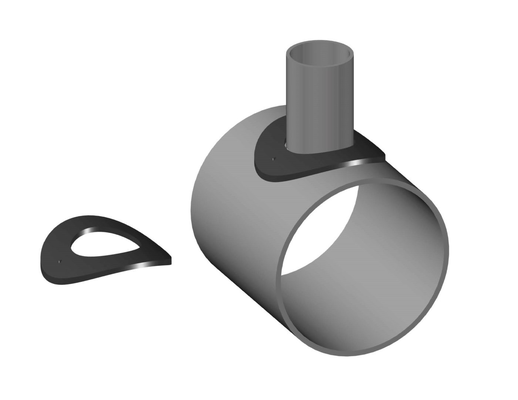

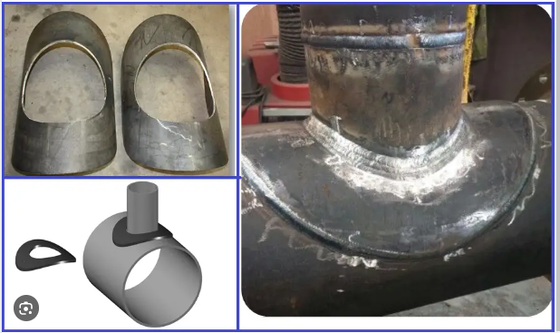

Reinforcing Pad atau RePAD atau RF Pad (Gbr. 1) adalah bantalan berbentuk donat yang melingkari sambungan pipa untuk menambah kekuatan pada sambungan tersebut. Bentuknya menyerupai ring logam bundar yang telah dibengkokkan agar sesuai dengan kelengkungan pipa.

Dengan meningkatnya ukuran pipa, biaya fitting sambungan pipa juga meningkat. Terkadang, fitting semacam itu tidak tersedia sebagai komponen standar. Oleh karena itu, merupakan metode standar untuk membuat tee dengan memotong lubang pada pipa utama dan mengelas sambungan pipa di dalamnya. Namun, bagian di mana pipa lurus dilubangi menjadi bagian yang lemah karena adanya lubang tersebut. Jadi, untuk menangani tekanan dan mengurangi konsentrasi tegangan di area tersebut, ketebalan ditingkatkan secara lokal dalam bentuk reinforcement pad atau RF Pad. Situasi serupa muncul untuk Sambungan Nozzle Bejana Tekan. Untuk meningkatkan kemampuan penanganan tekanan dan beban pada nozzle peralatan, RF Pad dilas. Reinforcement pad ini memberikan kekuatan dan kemampuan tambahan pada pipa.

Material

Baja karbon, baja tahan karat, baja paduan, baja tahan karat dupleks, baja paduan nikel

Baja karbon

ASTM A234 WPB, WPC;

Baja tahan karat

304/SUS304/UNS S30400/1.4301

304L/UNS S30403/1.4306;

304H/UNS S30409/1.4948;

Fitur Desain RF PAD

Biasanya ketebalan maksimum yang digunakan di perusahaan teknik sebagai ketebalan reinforcing pad adalah 1,5 kali ketebalan pipa utama. Praktik standar adalah menggunakan ketebalan yang sama dengan pipa utama.

Material penguat harus kompatibel dengan material pipa utama dan cabang. Biasanya material yang sama dengan pipa utama digunakan sebagai RF Pad.

Klausul 328.5.4.g ASME B31.3 menyebutkan bahwa Reinforcing pad dan saddle harus pas dengan bagian yang menempel padanya.

Lubang ventilasi harus disediakan di samping (bukan di selangkangan) dari pad atau saddle mana pun untuk mengungkapkan kebocoran pada lasan antara cabang dan jalur utama dan untuk memungkinkan ventilasi selama pengelasan dan perlakuan panas. Biasanya disediakan 2 lubang ventilasi yang harus disegel dengan mastic atau gel silikon untuk membatasi aliran air ke dalam RF Pad. Lubang ventilasi juga dikenal sebagai lubang tetesan atau lubang penanda. Ukuran normal lubang tetesan adalah 6 mm. Jika reinforcement pad terbuat dari beberapa potongan pipa, maka lubang ventilasi harus disediakan di setiap potongan.

Pad atau saddle dapat dibuat dari lebih dari satu bagian jika sambungan antar bagian memiliki kekuatan yang setara dengan logam induk pad atau saddle, dan jika setiap bagian memiliki lubang ventilasi.

Simbol reinforcement pad dalam Gambar

Gbr. 2 menunjukkan simbol RF Pad normal yang digunakan dalam gambar perpipaan.

Gbr. 2: Simbol Reinforcing PAD

Reinforcement pad adalah cincin yang dipotong dari pelat baja yang memiliki lubang di tengah yang ukurannya sama dengan diameter luar sambungan cabang. Cincin ini diselipkan pada pipa cabang sebelum pipa cabang dilas ke pipa utama. Setelah cabang dilas ke pipa utama, reinforcement pad digeser ke bawah cabang untuk menutupi sambungan las. Reinforcement pad kemudian dilas ke cabang dan pipa utama.
