Fittings pipa las punggung CuNi Cross ASTM B466 UNS C70600 ASME B16.9

  • Butt-welding Pipe Fittings CuNi Cross ASTM B466 UNS C70600 ASME B16.9
Tempat asal Shanghai, Tiongkok
Nama merek TOBO
Sertifikasi ISO/TUV/SGS
Nomor model Pemasangan Butt Welding
Kuantitas min Order 1 buah
Harga Dapat dinegosiasikan
Kemasan rincian Paket pengiriman standar
Waktu pengiriman 15-30 hari kerja
Syarat-syarat pembayaran T/T, Western Union
Menyediakan kemampuan 10Ton/Bulan
Detail produk
Nomor Baja 1.0402 Teknik Tertempa
Permukaan lukisan hitam, minyak anti karat, Bentuk Elbow, Tee, Reducer, Cap, Stub Berakhir
Toleransi ASME B16.9 Ketahanan korosi Resistensi tinggi tergantung pada kelas material
Standar ASME/ANSI B16.9, ASME B16.25, MSS-SP-75 Sertifikasi ISO 9001, API, CE, PED, CRN
Metode instalasi Pengelasan dengan teknik butt joint Pengujian Radiografi, Ultrasonik, Hidrostatik
Standar Desain ASME; SEPERTI SAYA; GB/T 14976-2002,DIN 17175 GB/T 14976-2002,DIN 17175 Fungsi Penguncian cepat
Diameter Luar 6-813mm Ketebalan dinding Jadwalkan 10 untuk Jadwal XXS
Bahan Baja Karbon, Baja Tahan Karat, Baja Paduan
Menyoroti

Fitting silang CuNi las pantat

,

sambungan pipa ASTM B466

,

Fitting las ASME B16.9
Tinggalkan pesan
Deskripsi Produk

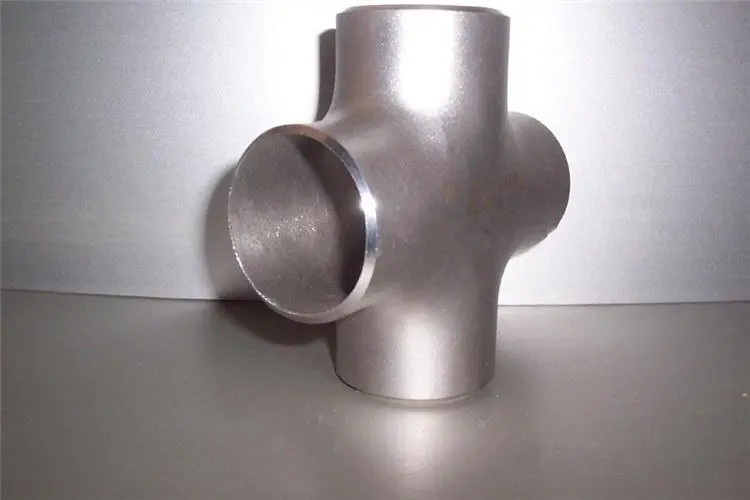

Fittings pipa las punggung CuNi Cross ASTM B466 UNS C70600 ASME B16.9

1. Deskripsi Produk

Produk ini adalah cross-fitting pengelasan punggung yang diproduksi dariUNS C70600(90/10 paduan tembaga-nikel) sesuai denganASTM B466danASME B16.9standarJuga dikenal sebagai CuNi 90/10 atau Werkstoff Nr. 2.0872, paduan ini terdiri dari sekitar 90% tembaga dan 10% nikel dengan sedikit penambahan besi dan mangan untuk meningkatkan sifatPalang ini memiliki empat port yang diatur pada sudut 90 derajat, dirancang untuk koneksi permanen butt-weld dalam sistem pipa yang menuntut.

2. Parameter Produk Utama



Parameter Rincian / Jangkauan
Standar Dimensi ASME B16.9, ASME B16.28, MSS-SP-43
Standar Materi ASTM B466 / ASME SB466
Kelas material UNS C70600 (CuNi 90/10 / 2.0872)
Jenis Equal Cross (empat pelabuhan yang sama)
Jangkauan Ukuran Tanpa jahitan: 1/2" ′′ 10"; Las: 1/2" ′′ 48"
Ketebalan dinding SCH10, SCH40, SCH80, SCH160, dll.
Hentikan Koneksi Tunggal-tunggal pengelasan punggung (dibelah untuk pengelasan)
Komponen kimia (Cu/Ni/Fe/Mn) 880,6% min / 9,0-11,0% / 1,0-1,8% / 1,0% max
Kekuatan tarik ~345 MPa (50.000 psi)
Kekuatan Hasil (0,2%) ~105~125 MPa (15.000~20.000 psi)
Perpanjangan 30% menit
Kepadatan ~ 8,94 g/cm3

3. Aplikasi / Penggunaan

Palang ini sangat ideal untuk air laut dan sistem fluida korosif yang membutuhkan distribusi aliran multi arah:

  • Marinir & Pembangunan Kapal: Sistem pendingin air laut, saluran air api, sistem balast

  • Minyak & Gas Luar Pantai: Sistem injeksi air laut, penukar panas

  • Pabrik Pengolahan Garam: Pipa pasokan RO bertekanan tinggi, pembuangan air garam

  • Generasi Listrik: Sistem pendingin air kondensor, sirkulasi air laut pembangkit nuklir

  • Pengolahan Kimia: Sistem penanganan cairan korosif

4. Keuntungan

  • Ketahanan Korosi yang Lebih Tinggi: Ketahanan yang luar biasa terhadap air laut, lubang, korosi celah, dan retakan korosi tekanan

  • Ketahanan Biofouling: Membentuk lapisan oksida pelindung yang menahan pertumbuhan biologis laut

  • Kemampuan Pengelasan yang Luar Biasa: Tidak ada transformasi fase selama pengelasan; mempertahankan ketahanan korosi

  • Biaya-efektif: Menawarkan keseimbangan kinerja dan biaya yang menguntungkan dibandingkan dengan paduan nikel yang lebih tinggi

  • Beberapa Jalur Aliran: Desain empat port memungkinkan distribusi cairan atau kombinasi dalam jaringan pipa yang kompleks

5. Fungsi

Salib menghubungkan empat bagian pipa dalam konfigurasi cruciform, memungkinkan cairan untuk dibagi dari satu inlet ke tiga cabang outlet atau dikombinasikan dari beberapa inlet ke satu outletHal ini menyediakan titik persimpangan yang tahan kebocoran permanen dengan semua empat port dengan diameter yang sama, memfasilitasi distribusi aliran multi-arah dalam sistem pipa.

6. Instruksi pemasangan

  1. Persiapan: Pengurangan dan pembersihan ujung pipa, area las silang, dan logam pengisi minyak, lemak, dan oksidasi

  2. Perataan: Selaraskan salib dengan tepat dengan empat pipa penghubung untuk memastikan fit-up yang tepat

  3. Pengelasan: Gunakan TIG (GTAW) atau proses las yang sesuai dengan logam pengisi yang cocok.

  4. Pembersihan Setelah Las: Bersihkan dengan sikat stainless steel untuk meninggalkan akhir yang cerah; tidak diperlukan perawatan panas pasca las

7.

  • Kebersihan: Membutuhkan tingkat kebersihan yang lebih tinggi daripada untuk pembuatan baja

  • Batas suhu: Untuk layanan korosi air, batasnya sekitar 470°C; periksa kondisi sistem

  • Prosedur Pengelasan: Gunakan prosedur yang tepat dengan pelindung gas inert untuk mencegah kontaminasi

  • Jenis benang: Jika berlaku, periksa kompatibilitas benang per spesifikasi sistem

8Pengiriman & Pengiriman

  • Waktu pengiriman standar biasanya15-30 hari, tergantung pada jumlah pesanan, ukuran dan spesifikasi yang tersedia

9. Ketentuan Pembayaran

  • Metode pembayaran internasional yang umum termasukT/T (Transfer Telegrafis)danL/C pada saat dilihat (Letter of Credit)

10Kemasan

  • Produk dikemas dengan amanKasus kayu lapisataukotak kayudengan bungkus gelembung dan bantalan internal untuk memastikan transportasi yang aman

11. Setelah-penjualan / Kembali & Kebijakan Garansi

  • Semua produk menjalani pemeriksaan kualitas yang ketat sebelum pengiriman, dengan Sertifikat Uji Mill (EN 10204 3.1/3.2) tersedia

  • Dalam kasus masalah kualitas, simpan kemasan asli dan berikan foto atau laporan inspeksi pihak ketiga yang relevan

  • Ketentuan pengembalian, pertukaran, dan garansi khusus tunduk pada perjanjian kontrak penjualan akhir.

Fittings pipa las punggung CuNi Cross ASTM B466 UNS C70600 ASME B16.9

Fittings pipa las punggung CuNi Cross ASTM B466 UNS C70600 ASME B16.9


FAQ

1Apakah Anda perusahaan dagang atau produsen?
Kami adalah produsen, Anda dapat melihat sertifikasi.
2Berapa lama waktu pengiriman Anda?
Umumnya 5-10 hari jika barang ada di stok. atau 15-20 hari jika barang tidak ada di stok, tergantung jumlahnya.
3Apakah Anda menyediakan sampel? apakah itu gratis atau tambahan?
Ya, kami bisa menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.
4Apa syarat pembayaranmu?
Pembayaran <=1000USD, 100% di muka. Pembayaran>=1000USD, 50% T / T di muka, saldo sebelum pengiriman.
