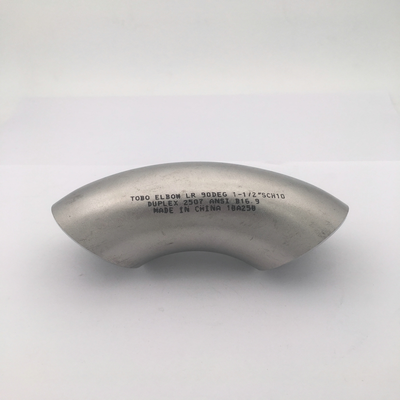

1-1/2" SCH10 ANSI B16.9 Duplex 2507 Siku LR 90 Derajat Fitting Pipa Industri

1-1/2" SCH10 ANSI B16.9 Duplex 2507 90 derajat LR Elbow Industrial Pipe Fitting

1. Deskripsi Produk

Produk ini adalah 90 derajat Long Radius (LR) butt-pengelasan siku yang diproduksi dariBaja tahan karat super dupleks 2507 (UNS S32750)sesuai denganANSI/ASME B16.9danASTM A815standarSuper Duplex 2507 adalah baja tahan karat dupleks paduan tinggi dengan struktur mikro dua fase sekitar 50% ferrit dan 50% austenit, yang ditandai denganNilai PREN melebihi 40. Desain LR memiliki jari-jari kelengkungan sama dengan1.5 kali diameter pipa (R = 1.5D), memastikan aliran cairan yang lancar dengan kehilangan tekanan minimal. Fitting 1-1/2 "SCH10 ini dirancang untuk koneksi permanen butt-weld dalam sistem pipa industri menuntut yang membutuhkan kekuatan yang luar biasa dan ketahanan korosi.

2. Parameter Produk Utama

3. Aplikasi / Penggunaan

Ini 90 ° LR siku sangat ideal untuk lingkungan yang sangat agresif dan stres tinggi:

• Minyak & Gas: Platform lepas pantai, sistem pipa bawah laut, koneksi kepala sumur, saluran injeksi air laut

• Pengolahan Kimia: Asam yang mengandung klorida, penukar panas, jalur proses tekanan tinggi

• Kelautan & Penghapusan Garam: pipa air laut, sistem reverse osmosis, penanganan air garam

• Generasi Listrik: Sistem pendingin air, pipa kondensor

• Pulp dan Kertas: Jalur pemutih, pengurai

• Layanan Gas Asam: Aplikasi yang sesuai dengan NACE MR0175

4. Keuntungan

• Kekuatan yang Lebih Tinggi: Kekuatan output (550 MPa) adalah sekitar2.5 sampai 3 kali lipat dari 316L, memungkinkan dinding yang lebih tipis dan sistem pipa yang lebih ringan

• Ketahanan Korosi yang Luar Biasa: PREN 41-43 memberikan ketahanan yang luar biasa terhadap lubang, korosi celah, dan retakan korosi tekanan klorida (SCC)

• Lebih tinggi dari 2205: Lebih baik dari standar duplex 2205 baik dalam ketahanan korosi dan kekuatan mekanik

• Desain Radius Panjang: R=1.5D meminimalkan penurunan tekanan, turbulensi, dan erosi

• Kemampuan Pengelasan yang Luar Biasa: Kompatibel dengan prosedur pengelasan standar; pengelasan larutan diperlukan setelah pengelasan

• Jangkauan Suhu yang Luas: Mempertahankan sifat dari -50°C sampai 300°C

5. Fungsi

90° LR siku mengubah arah aliran cairan dalam sistem pipa dengan 90 derajat dengan kehilangan tekanan minimalDesain radius panjang (R = 1.5D) mengurangi resistensi aliran, turbulensi, dan erosi, sehingga cocok untuk aplikasi media berkelajuan tinggi dan korosif.sendi tahan kebocoran dengan integritas struktural yang tinggi untuk lingkungan layanan kritis.

6. Instruksi pemasangan

1. Pemeriksaan Pengungkapan: Periksa kerusakan transit; periksa penandaan, dimensi, dan sertifikasi bahan sesuai ASME B16.9

2. Persiapan Permukaan: Bersihkan kerucut las dan area yang berdekatan dengan menggunakan alat khusus baja tahan karat; buang semua minyak, lemak, dan kontaminan

3. Perataan: Selaraskan siku dengan pipa penghubung dengan tepat, memastikan penyesuaian yang tepat.

4. Pengelasan tangki: Menggunakan pengelasan tangki minimal untuk menahan perakitan di posisi; bersih dengan baik sebelum pengelasan akhir

5. Pengelasan: Melakukan pengelasan punggung mengikuti WPS yang disetujui dengan tukang las bersertifikat.. Gunakan GTAW atau SMAW dengan logam pengisi yang cocok (misalnya, ER2594).≤ 150°Cuntuk mencegah pembentukan fase intermetallic

6. Pengolahan Pasca Las:Penggilingan larutan pada suhu 1025-1125°C diikuti dengan pemadam air diperlukanuntuk mengembalikan struktur dupleks dan ketahanan korosi

7. Pemeriksaan: Melakukan NDT (PT/MT, UT, RT) sesuai dengan persyaratan proyek.

7.

• Batas suhu: Tidak dianjurkan untuk digunakan di atas300°C; paparan jangka panjang di atas 250°C dapat menyebabkan embrittlement

• Ferrite Balance: Memastikan kandungan ferit tetap antara40-60%. Pengolahan panas yang tidak tepat adalah penyebab paling umum dari rasio ferit luar spesifikasi

• Sensitivitas Fase Intermetallik: Las super duplex sensitif terhadap pembentukan fase sigma dan chi; kontrol panas masuk yang ketat adalah wajib

• Kebersihan: Membutuhkan tingkat kebersihan yang lebih tinggi daripada pembuatan baja karbon; gunakan alat khusus untuk mencegah kontaminasi

• Pengujian Korosi: Pengujian metode ASTM A923 C (ferric chloride pada 50°C) adalah standar untuk memverifikasi ketahanan korosi

• Pengujian Dampak: Umumnya ditentukan pada -46°C untuk aplikasi kritis

• Kepatuhan NACE: Untuk layanan gas asam, konfirmasi kepatuhan terhadap persyaratan NACE MR0175

8Pengiriman & Pengiriman

• Waktu pengiriman standar biasanya15-30 hariuntuk ukuran standar; ukuran yang lebih besar dan spesifikasi khusus mungkin memerlukan waktu pengiriman yang diperpanjang

9. Ketentuan Pembayaran

• Metode pembayaran internasional yang umum termasukT/T (Transfer Telegrafis)danL/C pada saat dilihat (Letter of Credit)

10Kemasan

• Produk dikemas dengan amanKasus kayu lapisataukotak kayudengan bantalan internal untuk memastikan transportasi yang aman dan mencegah kerusakan selama transit

11. Setelah-penjualan / Kembali & Kebijakan Garansi

• Semua produk menjalani pemeriksaan kualitas yang ketat sebelum pengiriman, denganSertifikat pengujian pabrik (EN 10204 3.1/3.2)tersedia

• Dokumen wajib mencakup hasil uji kimia, sifat mekanik, kandungan ferrit, dan korosi

• Pemeriksaan pihak ketiga (ABS, DNV, CCS, LR, BV, dll.) tersedia atas permintaan

• Dalam kasus masalah kualitas, simpan kemasan asli dan berikan foto atau laporan inspeksi pihak ketiga yang relevan

• Ketentuan pengembalian, pertukaran, dan garansi khusus tunduk pada perjanjian kontrak penjualan akhir.

..

FAQ

1Apakah Anda perusahaan dagang atau produsen?
Kami adalah produsen, Anda dapat melihat sertifikasi.
2Berapa lama waktu pengiriman Anda?
Umumnya 5-10 hari jika barang ada di stok. atau 15-20 hari jika barang tidak ada di stok, tergantung jumlahnya.
3Apakah Anda menyediakan sampel? apakah itu gratis atau tambahan?
Ya, kami bisa menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.
4Apa syarat pembayaranmu?
Pembayaran <=1000USD, 100% di muka. Pembayaran>=1000USD, 50% T / T di muka, saldo sebelum pengiriman.
