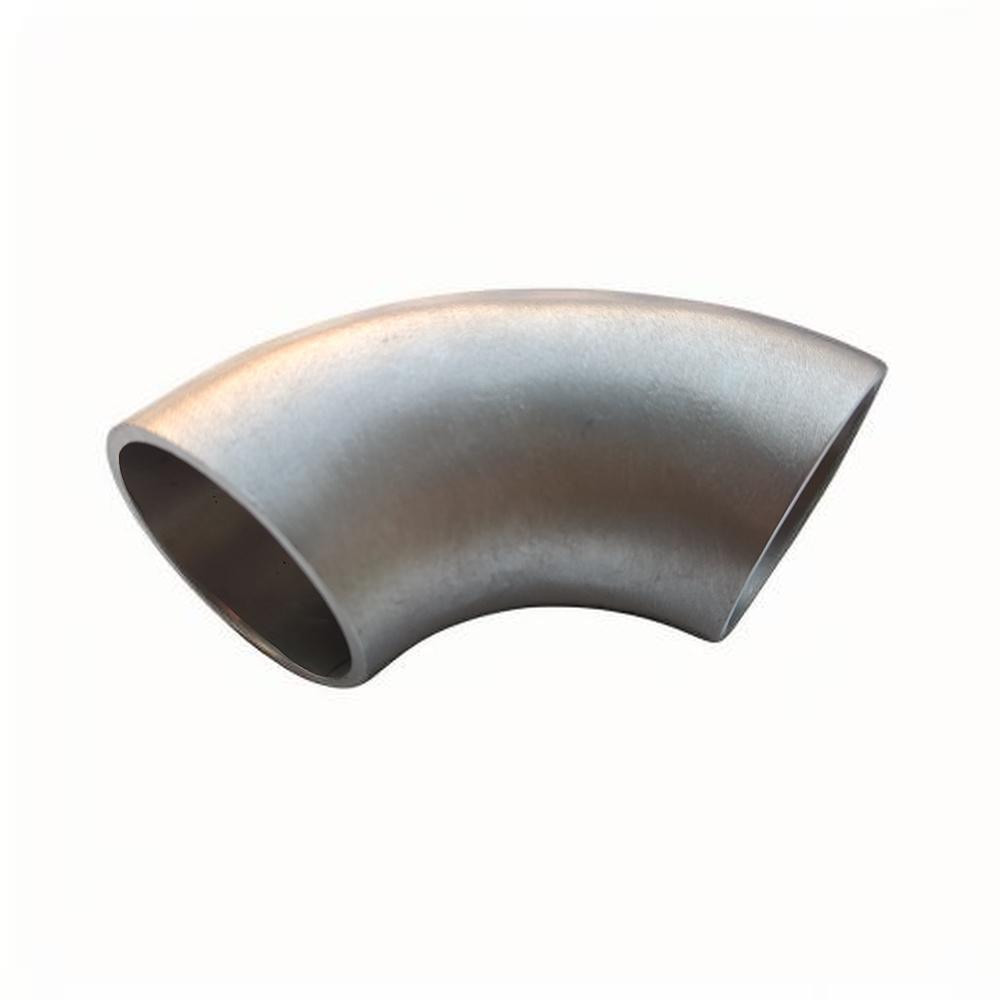

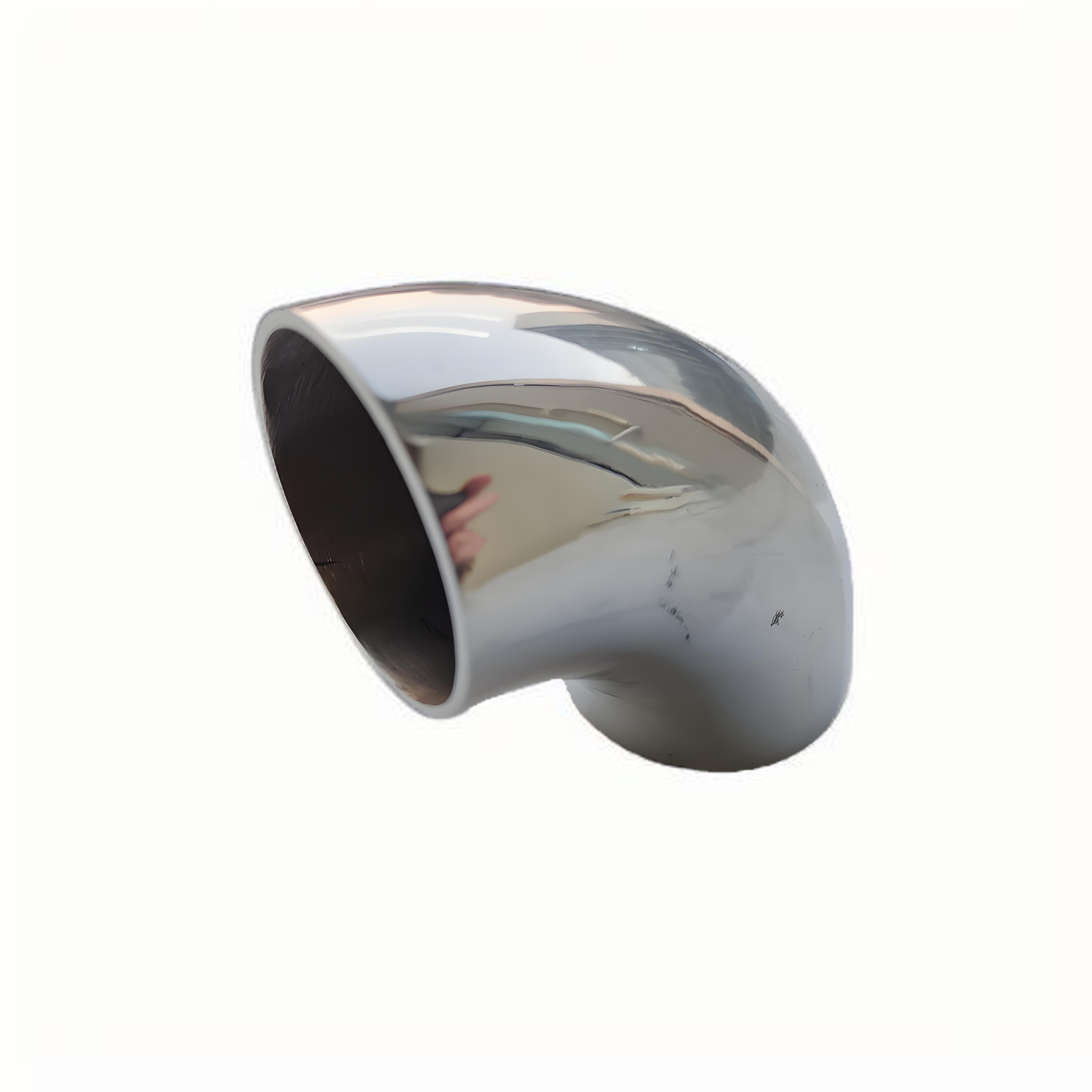

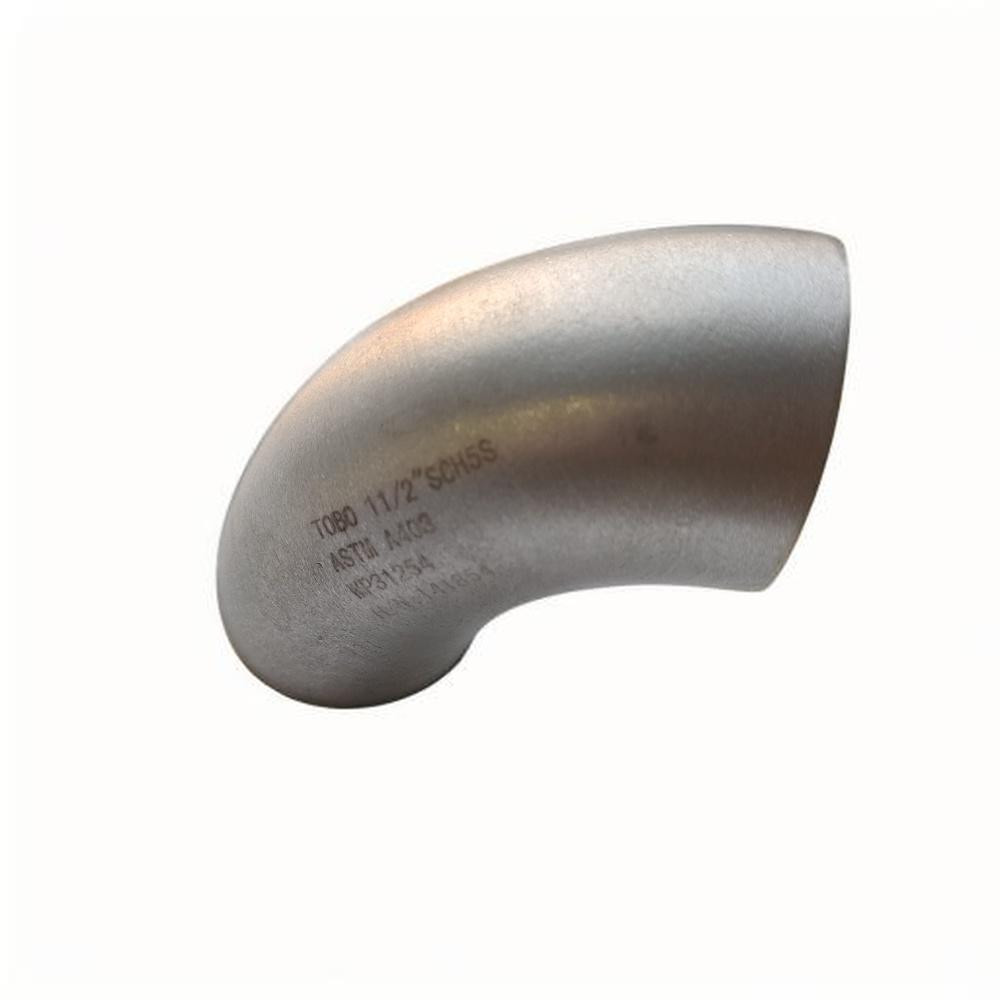

Baut Baja Tahan Karat 316 Anil Larutan Sudut 90 Derajat LR ASTM A403

Elbow LR 316 Stainless Steel Annealed Larutan ASTM A403 90 Derajat

The elbow baja tahan karat 316 yang dianilasi larutan dengan radius panjang 90 derajat, diproduksi sesuai dengan sepenuhnya ASTM A403 WP316-S, dirancang untuk sistem perpipaan proses kritis di mana ketahanan terhadap korosi intergranular sangat penting. perlakuan panas anilasi larutan pada 1040°C (1904°F) diikuti dengan pendinginan air cepat melarutkan endapan karbida kromium yang terbentuk di batas butir selama operasi pengelasan atau pembentukan panas. Restorasi metalurgi ini menghomogenkan kembali mikrostruktur austenitik, secara efektif meng-sensitisasi kembali material dan mengembalikan ketahanan inheren terhadap serangan intergranular di lingkungan proses asam. Untuk pabrik pengolahan kimia, unit penyulingan, dan fasilitas petrokimia di mana sistem perpipaan menghadapi asam organik panas, media pengoksidasi, dan aliran proses yang mengandung klorida, fitting siku las pantat ini memberikan integritas jangka panjang yang andal yang tidak dapat ditandingi oleh alternatif yang tidak dianilasi.

Geometri radius panjang (R=1,5D) dari siku yang dianilasi larutan ini memberikan perubahan arah aliran yang mulus dan bertahap yang meminimalkan erosi akibat turbulensi dan kehilangan tekanan dibandingkan dengan konfigurasi radius pendek. Setiap fitting yang sesuai dengan ASTM A403 menjalani pengujian IGC (Korosi Intergranular) sesuai ASTM A262 Praktik E (Uji Strauss) untuk memverifikasi bahwa proses anilasi larutan telah mencapai ketahanan sensitisasi yang diperlukan. Ujung miring las pantat dimesin sesuai dimensi ASME B16.9, memastikan keseragaman celah akar dan geometri permukaan landasan untuk pengelasan penetrasi penuh GTAW atau SMAW di lapangan. Untuk insinyur yang menentukan sistem perpipaan sesuai kode ASME B31.3 Process Piping atau ASME B31.1 Power Piping, siku baja tahan karat 316 yang dianilasi larutan ini mewakili solusi fitting yang sepenuhnya sesuai kode, dapat dilacak, dan terdokumentasi.

Spesifikasi Teknis

Keunggulan Utama dan Area Aplikasi

• Ketahanan Korosi Intergranular yang Dipulihkan: Proses anilasi larutan pada 1040°C diikuti dengan pendinginan cepat sepenuhnya melarutkan karbida kromium yang mengendap di batas butir, memulihkan lapisan pasif kromium oksida pelindung dan menghilangkan kerentanan terhadap serangan intergranular dalam media asam.
• Kinerja IGC yang Divalidasi: Setiap lot perlakuan panas menjalani pengujian ASTM A262 Praktik E Strauss menggunakan larutan tembaga sulfat-asam sulfat mendidih. Tidak adanya keretakan intergranular setelah paparan 15 jam dan pengujian lentur 180 derajat memberikan bukti terdokumentasi tentang ketahanan re-sensitisasi.
• Kepatuhan Penuh ASTM A403: Siku yang dianilasi larutan memenuhi semua persyaratan ASTM A403 termasuk komposisi kimia (C ≤ 0,08%, Cr 16-18%, Ni 10-14%, Mo 2-3%), sifat tarik (UTS ≥515 MPa, YS ≥205 MPa), dan kriteria penerimaan uji perataan.
• Pabrik Pengolahan Kimia: Penting untuk perpipaan proses yang membawa asam asetat panas, asam format, asam fosfat, dan aliran asam organik campuran pada suhu hingga 400°C di mana baja tahan karat 316 yang tersensitisasi akan gagal lebih awal melalui korosi intergranular.
• Unit Hidroproses Penyulingan: Digunakan dalam perpipaan efluen reaktor bertekanan tinggi, sistem atas fraksinator, dan sirkuit stripper air asam di mana kombinasi suhu tinggi dan lingkungan yang mengandung H2S menuntut anilasi larutan dan kepatuhan NACE MR0175.
• Pabrik Etilena Petrokimia: Cocok untuk sirkuit perpipaan air pendingin, pencucian kaustik, dan hidrogenasi pygas di mana korosi sisi proses dikombinasikan dengan kondisi CUI (korosi di bawah insulasi) eksternal dapat mendorong serangan intergranular pada fitting yang tidak dianilasi.
• Farmasi dan Kimia Murni: Dipilih untuk loop pendingin jaket reaktor, perpipaan pemulihan pelarut, dan header distribusi clean-in-place di mana pembersihan proses batch dengan larutan asam panas dapat menyebabkan serangan batas butir pada komponen baja tahan karat yang dilas atau dikerjakan dingin.
• Keseimbangan Pabrik Nuklir: Digunakan dalam sistem air pendingin bantu, kontrol kimia dan volume, dan sistem pengolahan limbah di pembangkit listrik tenaga nuklir, di mana material bersertifikat ASTM A403 dengan keterlacakan penuh dan laporan uji IGC wajib sesuai spesifikasi pengadaan ASME Bagian III.

Pertanyaan yang Sering Diajukan

T: Mengapa anilasi larutan sangat penting untuk siku baja tahan karat 316 yang digunakan dalam pengolahan kimia?

J: Selama pembuatan siku las pantat, operasi pembentukan panas memanaskan material ke dalam rentang suhu sensitisasi 425-870°C (800-1600°F). Dalam rentang ini, atom kromium bergabung dengan karbon di batas butir untuk membentuk endapan karbida kromium (Cr23C6). Endapan ini menguras daerah batas butir yang berdekatan dari kromium di bawah ambang batas 12% yang diperlukan untuk pasivitas baja tahan karat. Hasilnya adalah mikrostruktur yang rentan terhadap korosi intergranular ketika terkena media proses asam. Anilasi larutan siku pada 1040°C melarutkan kembali karbida kromium ini ke dalam larutan, dan pendinginan air cepat mengunci kromium dalam distribusi homogen di seluruh matriks austenit. Tanpa perlakuan panas ini, fitting siku 316 yang terpapar secara kimia dapat gagal melalui serangan batas butir dalam beberapa bulan penggunaan, meskipun komposisi material curah tampak dapat diterima.

T: Bagaimana geometri radius panjang menguntungkan perpipaan proses dibandingkan dengan siku radius pendek?

J: Siku anilasi larutan radius panjang (R=1,5D) memberikan transisi jalur aliran yang lebih bertahap dibandingkan dengan geometri R=1,0D yang lebih pendek. Untuk aplikasi perpipaan proses, ini menghasilkan penurunan tekanan sekitar 30% lebih rendah per fitting, mengurangi laju erosi pada aliran lumpur atau yang mengandung partikel, dan panjang tangen lurus yang cukup untuk radiografi yang tepat dari las lingkar. Radius panjang adalah standar default sesuai ASME B31.3 dan B31.1 untuk perpipaan proses dan daya kecuali kendala ruang secara khusus memerlukan siku radius pendek. Untuk pabrik pengolahan kimia di mana meminimalkan energi pemompaan dan memaksimalkan umur peralatan adalah prioritas operasional, siku ASTM A403 radius panjang memberikan keuntungan biaya kepemilikan total yang terukur dibandingkan dengan padanannya yang beradius pendek.

T: Dokumentasi apa yang menyertai setiap siku baja tahan karat 316 yang dianilasi larutan?

J: Setiap fitting dilengkapi dengan paket sertifikasi EN 10204 Tipe 3.1 yang komprehensif termasuk: (1) analisis komposisi kimia dari panas asal dengan keterlacakan ke sertifikat pabrik, (2) hasil uji sifat mekanik (kekuatan tarik, kekuatan luluh, perpanjangan saat patah, dan reduksi luas), (3) grafik waktu-suhu anilasi larutan dengan spesifikasi media pendingin, (4) laporan uji IGC ASTM A262 Praktik E dengan penentuan lulus/gagal dan parameter uji, (5) laporan inspeksi dimensi yang memverifikasi kepatuhan terhadap toleransi ASME B16.9 termasuk OD, ketebalan dinding, dimensi pusat-ke-muka, dan geometri miring, dan (6) laporan inspeksi kondisi visual dan permukaan. Untuk pesanan yang sesuai dengan NACE MR0175, kami juga menyediakan hasil uji kekerasan (≤22 HRC maksimum) dan pernyataan sertifikat kepatuhan yang memverifikasi semua persyaratan layanan asam telah dipenuhi untuk fitting siku yang dianilasi larutan ini.
