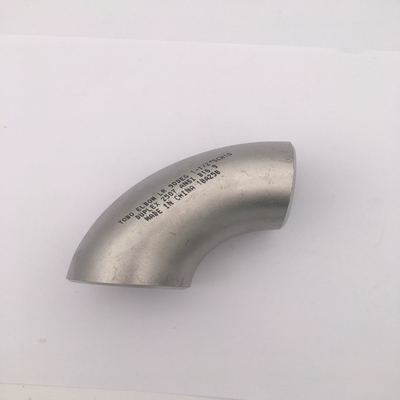

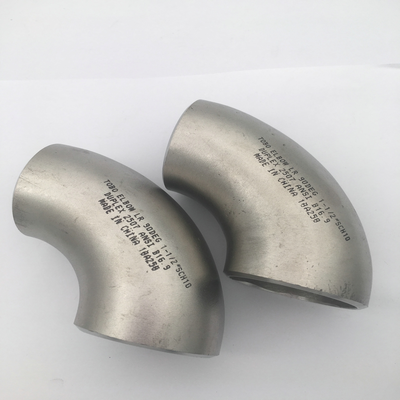

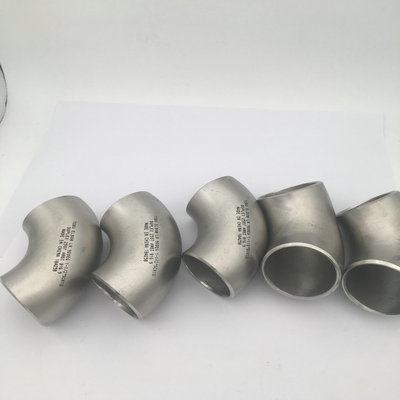

Butt Welding LR 90D Elbow Super Duplex 2507 UNS S32750 1-1/2 "SCH10 ANSI B16.9

Butt Welding LR 90D Elbow Super Duplex 2507 UNS S32750 1-1/2 "SCH10 ANSI B16.9

1. Deskripsi Produk

Produk ini adalah 90 derajat Long Radius (LR) butt-pengelasan siku yang diproduksi dariSuper Duplex 2507 (UNS S32750 / F53)baja tahan karat sesuai denganASTM A815danASME B16.9standarSuper Duplex 2507 adalah baja tahan karat dupleks paduan tinggi dengan struktur mikro dua fase sekitar 50% ferrit dan 50% austenit, yang ditandai denganNilai PREN melebihi 40. Desain LR memiliki jari-jari kelengkungan sama dengan1.5 kali diameter pipa (R = 1.5D), memastikan aliran cairan yang lancar dengan kehilangan tekanan minimalFitting 1-1/2 "SCH10 ini dirancang untuk koneksi permanen butt-weld dalam sistem pipa industri yang menuntut kekuatan yang luar biasa dan ketahanan korosi.

2. Parameter Produk Utama

3. Aplikasi / Penggunaan

Ini 90 ° LR siku sangat ideal untuk lingkungan yang sangat agresif dan stres tinggi:

• Minyak & Gas: Platform lepas pantai, sistem pipa bawah laut, koneksi kepala sumur, saluran injeksi air laut, layanan gas asam (sesuai NACE MR0175)

• Pengolahan Kimia: Asam yang mengandung klorida, penukar panas, jalur proses tekanan tinggi

• Kelautan & Penghapusan Garam: pipa air laut, sistem reverse osmosis, penanganan air garam

• Generasi Listrik: Sistem pendingin air, pipa kondensor

• Pulp dan Kertas: Jalur pemutih, pengurai

4. Keuntungan

• Kekuatan yang Lebih Tinggi: Kekuatan output (550-800 MPa) adalah sekitar2.5 sampai 3 kali lipat dari 316L, memungkinkan dinding yang lebih tipis dan sistem pipa yang lebih ringan

• Ketahanan Korosi yang Luar Biasa: PREN ≥ 40 memberikan ketahanan yang luar biasa terhadap lubang, korosi celah, dan retakan korosi tekanan klorida (SCC)

• Lebih tinggi dari 2205: Lebih baik dari standar duplex 2205 baik dalam ketahanan korosi dan kekuatan mekanik

• Desain Radius Panjang: R=1.5D meminimalkan penurunan tekanan, turbulensi, dan erosi

• Jangkauan Suhu yang Luas: Mempertahankan sifat dari -50°C sampai 300°C

5. Fungsi

90° LR siku mengubah arah aliran cairan dalam sistem pipa dengan 90 derajat dengan kehilangan tekanan minimalDesain jari-jari panjang (R = 1.5D) mengurangi resistensi aliran, turbulensi, dan erosi, membuatnya cocok untuk aplikasi media berkecepatan tinggi dan korosif.Sambungan butt-sweld menyediakan permanen, sendi tahan kebocoran dengan integritas struktural yang tinggi untuk lingkungan layanan kritis.

6. Instruksi pemasangan

1. Pemeriksaan Pengungkapan: Periksa kerusakan transit; periksa penandaan, dimensi, dan sertifikasi bahan sesuai ASME B16.9

2. Persiapan Permukaan: Bersihkan kerucut las dan area yang berdekatan dengan menggunakan alat khusus baja tahan karat; buang semua minyak, lemak, dan kontaminan

3. Perataan: Selaraskan siku dengan pipa penghubung dengan tepat, memastikan penyesuaian yang tepat

4. Pengelasan tangki: Menggunakan pengelasan tangki minimal untuk menahan perakitan di posisi; bersih dengan baik sebelum pengelasan akhir

5. Pengelasan: Melakukan pengelasan punggung mengikuti WPS yang disetujui dengan tukang las bersertifikat. Untuk Super Duplex 2507, kontrol masuk panas yang ketat sangat penting. Gunakan GTAW atau SMAW dengan logam pengisi yang cocokER2594. input panas harus dipertahankan dalam00,5-1,5 kJ/mm. suhu interpass harus dipertahankan≤ 100°C sampai 150°Cuntuk mencegah pembentukan fase yang merugikanPemanas sebelumnya umumnya tidak diperlukan.

6. Pengolahan Pasca Las:Penggilingan larutan pada suhu 1020-1120°C diikuti dengan pemadam air diperlukanuntuk mengembalikan struktur dupleks dan ketahanan korosi

7. Pemeriksaan: Melakukan NDT (PT/MT, UT) sesuai dengan persyaratan proyek.

7.

• Batas suhu: Tidak dianjurkan untuk digunakan di atas300°C, paparan jangka panjang di atas 316 °C dapat menyebabkan embrittlement

• Ferrite Balance: Memastikan kandungan ferit tetap antara40-60%. Pengolahan panas yang tidak tepat adalah penyebab paling umum dari rasio ferit luar spesifikasi

• Sensitivitas Fase Intermetallik: Las super duplex sensitif terhadap pembentukan fase sigma dan chi; kontrol panas masuk yang ketat adalah wajib

• Kebersihan: Membutuhkan tingkat kebersihan yang lebih tinggi daripada pembuatan baja karbon; gunakan alat khusus untuk mencegah kontaminasi

• Pengujian Korosi: pengujian Metode ASTM A923 C adalah standar untuk memverifikasi ketahanan korosi

• Kepatuhan NACE: Untuk layanan gas asam, konfirmasi kepatuhan terhadap persyaratan NACE MR0175

8Pengiriman & Pengiriman

• Waktu pengiriman standar biasanya7-30 hari, tergantung pada jumlah pesanan dan spesifikasi

9. Ketentuan Pembayaran

• Metode pembayaran internasional yang umum termasukT/T (Transfer Telegrafis)danL/C pada saat dilihat (Letter of Credit)

10Kemasan

Produk dikemas dengan amanKasus kayu lapisataukotak kayudengan bantalan internal untuk memastikan transportasi yang aman dan mencegah kerusakan selama transit.
